Advanced High Speed Flexible Mounter
6

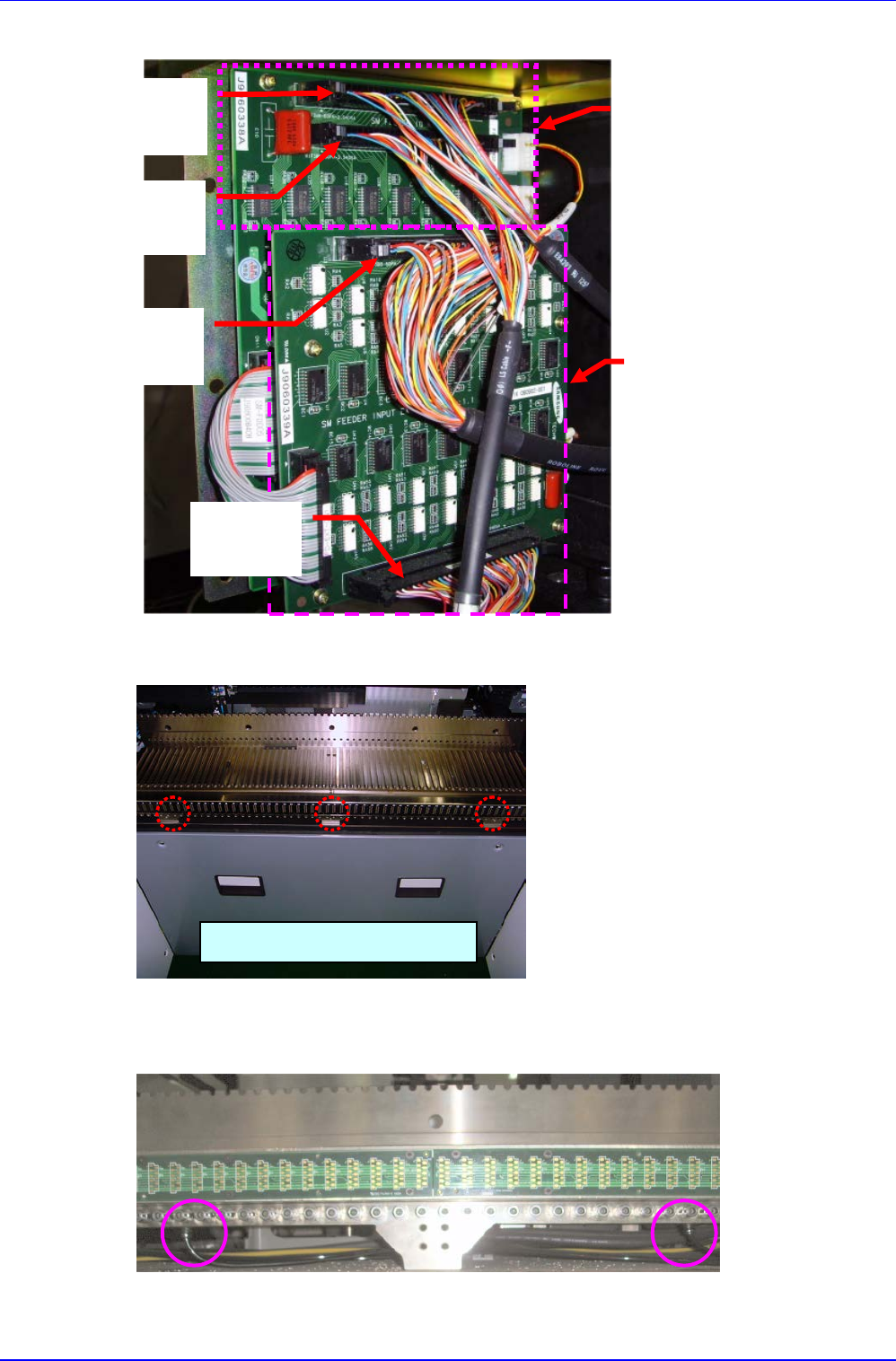

3. 请分离连接 Rear Feeder IO Board, Feeder Extension Board 的连接器.
4. 为了分离出 Front Cover-Feeder Station Con-Panel Front，请除去固定螺丝(M8-3个).
5. 为了更容易地除去连接在 Feeder base Module 的 Air Tube，如下图所示用手向下拽出连
接 Air Tube 的 Fitting，除去 Air Tube.
Left Feeder
Base Board
Output
Right Feeder
Base Board
Output
Left Feeder
Base Board
Input
Right Feeder
Base Board
Input
Rear Feeder
IO Board
Feeder Extension
Board
Remove fixing screws (3 sets)
Feeder Base
7
6. 请分离 Set Screw(M8-7个) 和 Chip Cover。拧开 Set Screw(M8-4个)分离出 Chip Cover
(Feeder Base 两边).
7. 更换新 Feeder base module。
Reference
Feeder base module 的 Part No.是 J90571018A
8. 以后组装按照拆卸的倒序进行.
9. Feeder Base Module 平行度调整到0.1mm 以内进行固定组装.
Caution
在 Feeder Station #13,#30,#47 各自设置 Feeder Origin Setti
ng Jig 读取 Y 轴坐标，使之 Max,-Min 差处于 0.1mm 以内.
10. 作业完成后打开设备前面的 Main Switch，开启空气阀启动 PC.
11. 必要时同样地替换Rear Feeder Base Module。
Fitting
Air Tube
Advanced High Speed Flexible Mounter
8
9.3. Feeder Base Board
9.3.1. Required Tools
Feeder Master Jig
T wrench, hex wrench
十字形(+)螺丝刀
9.3.2. Feeder base board 替换次序
1. 打开设备正面的压克力盖(Cover).
2. 拧开Feeder Base正面的盖(Cover)固定螺丝后拆下。
3. 拆下连接到Feeder Base Board的连接器.
Feeder Right
Cover
Feeder Left
Cover
Right Feeder
Base Board
Left Feeder
Base Board
