Advanced High Speed Flexible Mounter 8 9.3. Feeder Ba se Boar d 9.3.1. Requi red T ools  Feeder Mast er Jig  T wren ch , hex wrench  十字形 (+) 螺丝刀 9.3.2. Feeder base board 替换次序 1. 打开设备正面的压克力 盖 ( Cover ). 2. 拧开 Feeder Ba…

100%1 / 332
Feeder Base
7

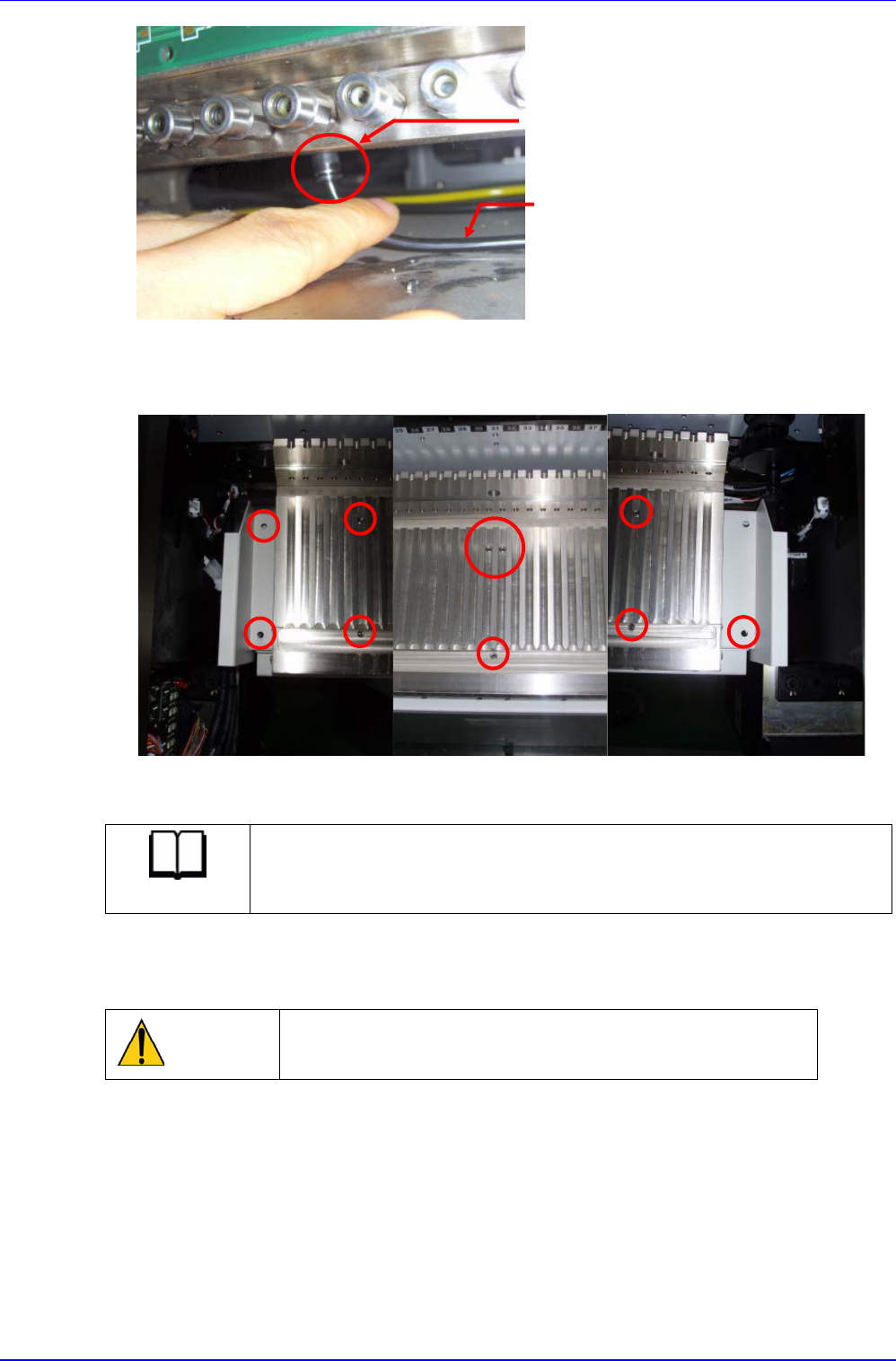

6. 请分离 Set Screw(M8-7个) 和 Chip Cover。拧开 Set Screw(M8-4个)分离出 Chip Cover
(Feeder Base 两边).
7. 更换新 Feeder base module。
Reference
Feeder base module 的 Part No.是 J90571018A
8. 以后组装按照拆卸的倒序进行.
9. Feeder Base Module 平行度调整到0.1mm 以内进行固定组装.
Caution
在 Feeder Station #13,#30,#47 各自设置 Feeder Origin Setti
ng Jig 读取 Y 轴坐标，使之 Max,-Min 差处于 0.1mm 以内.
10. 作业完成后打开设备前面的 Main Switch，开启空气阀启动 PC.
11. 必要时同样地替换Rear Feeder Base Module。
Fitting
Air Tube
Advanced High Speed Flexible Mounter
8
9.3. Feeder Base Board
9.3.1. Required Tools
Feeder Master Jig
T wrench, hex wrench
十字形(+)螺丝刀
9.3.2. Feeder base board 替换次序
1. 打开设备正面的压克力盖(Cover).
2. 拧开Feeder Base正面的盖(Cover)固定螺丝后拆下。

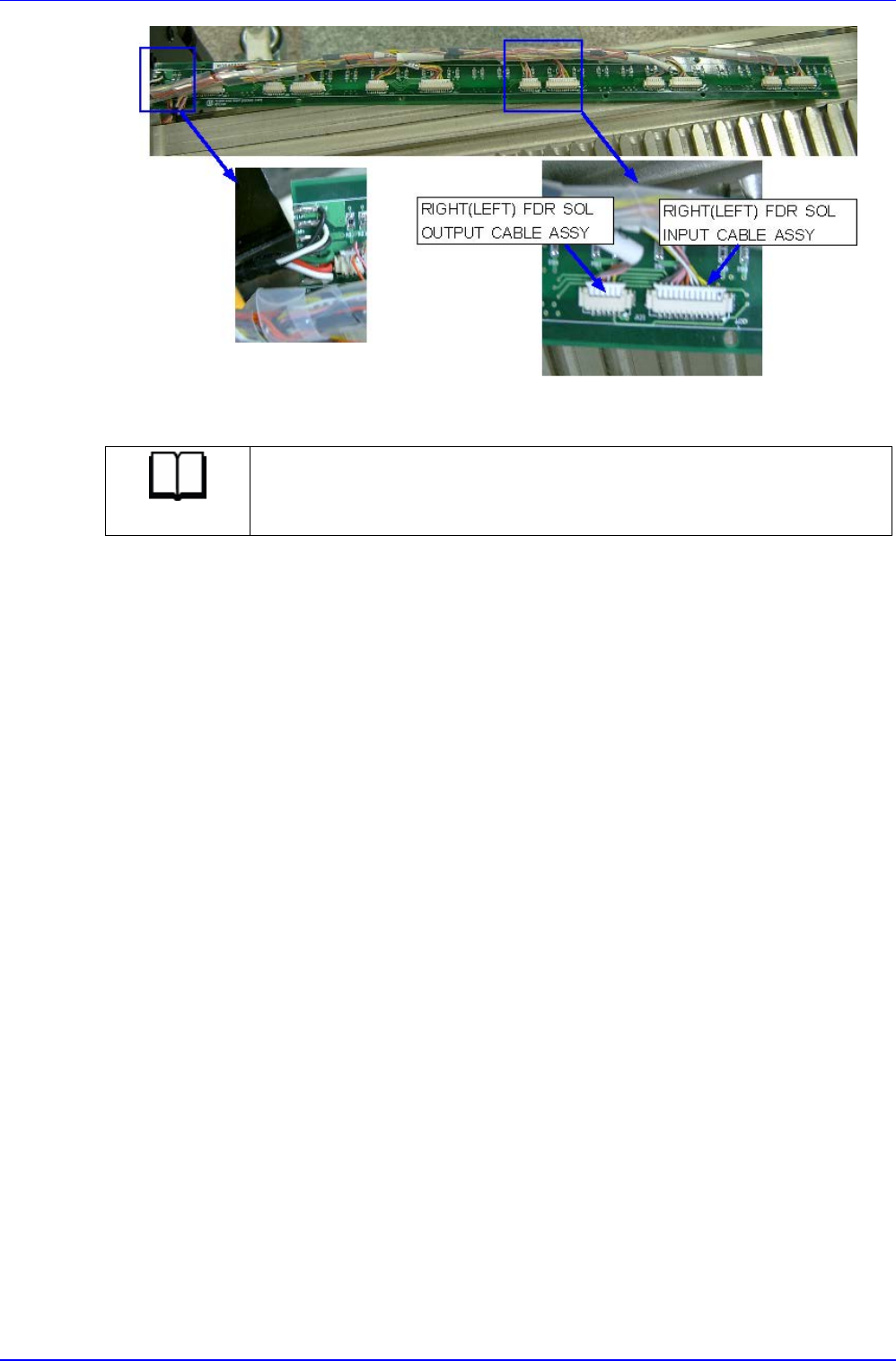

3. 拆下连接到Feeder Base Board的连接器.
Feeder Right
Cover
Feeder Left
Cover
Right Feeder
Base Board
Left Feeder
Base Board
Feeder Base
9
4. 更换新Board.
Reference
Left Board 的 Part No.是 J9060347A
Right Board 的 Part No.是 J9060348A
5. 组装时为拆卸的倒序.
6. 作业完成后打开设备前面的 Main Switch，开放 Air 阀启动 PC.
7. 检点 Feeder Base 的输入及输出状态，安装 Tape Feeder 确认是否正常工作.
