Electric D evice 9 13.3. OP Panel 13.3.1. 所需工具 十字型 (+) 螺丝起子、一字型 (- ) 螺丝起子 T 型扳手或六角扳 手 13.3.2. 前面及后面 OP Panel 配线 前面 O P 板 CONNECTOR 组装 后面 O P 板 CONNECTOR 组装
Advanced High Speed Flexible Mounter
8
4. 更换噪声滤波器（噪音过滤）.
参考

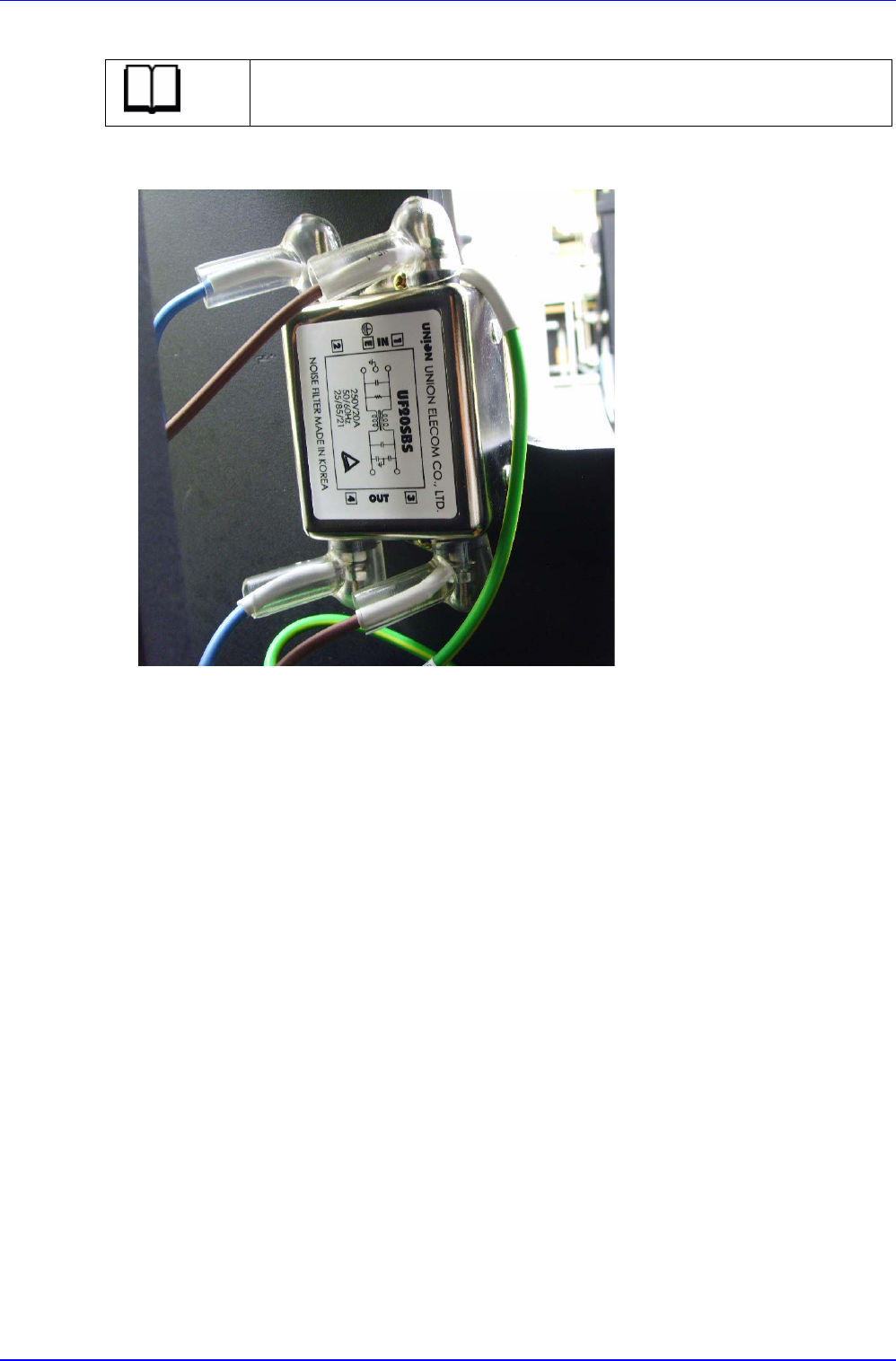

噪音过滤器零件编号 J29011009A.
5. 组装时，噪音滤波器的配线请参考下图.
6. 按照拆卸过程的相反流程进行组装.
Electric Device
9
13.3. OP Panel
13.3.1. 所需工具
十字型(+)螺丝起子、一字型(-)螺丝起子
T 型扳手或六角扳手

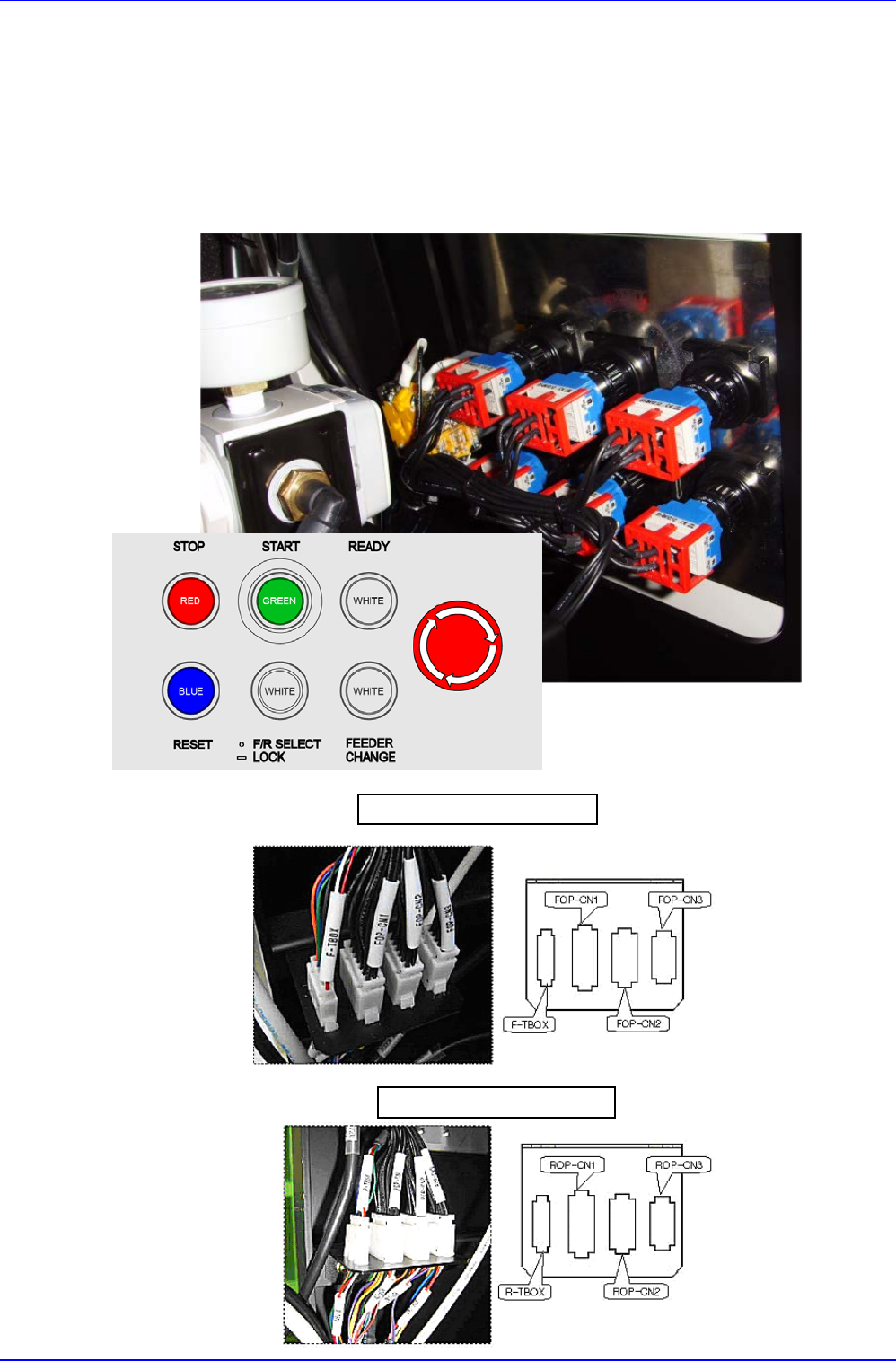

13.3.2. 前面及后面 OP Panel 配线
前面 OP
板
CONNECTOR
组装
后面 OP
板
CONNECTOR
组装
Advanced High Speed Flexible Mounter
10
13.4. Transformer 输入电源切换部变更
13.4.1. 所需工具
十字型(+)螺丝起子、一字型(-)螺丝起子
T 型扳手或六角扳手

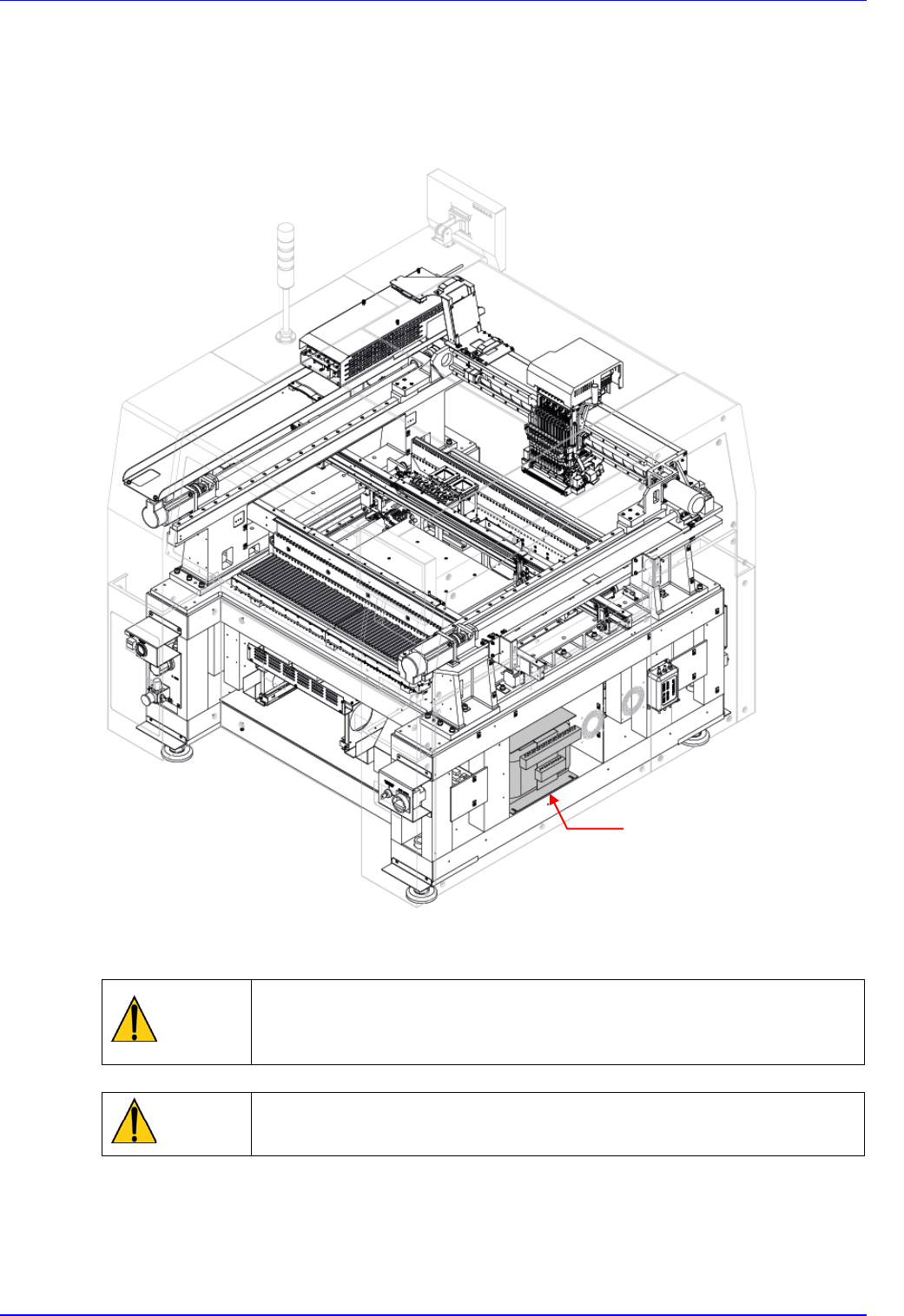

1. 按照下列步骤结束 PC 后，关闭设备正面的主开关(Main Switch)。
警 告
维修(Service)前，关闭(OFF)设备正面下端的电源开关、关闭(OFF)设
备背面下端的主电源开关。否则，可能会受到严重伤害。必须在切断了
设备电源的状态下进行维修。
警 告
维修(Service)前必须戴上防静电手套。
Transformer
