Advanced High Speed Flexible Mounter 12 6. 检查了变压器的输入状 态后，根据安装现 场的供应 电压而设定变压器的输 入电源 . 注意 如果修改了变压器输入电 压，必须改变粘贴在设备 上的电源标示牌 (St icker) 以使其与修改后的电 压维持一 致。 S/N 铭牌上也要用油 性奇异 笔标记电源。 否则，可能由于输入 电源错误而造成 设备损伤 . 警告 如果变压器输入端 子上没有当地电压规 格…

100%1 / 332
Electric Device
11
2. 确认安装地点的电源供应规格.
Ex) ) 单相 220V，选项 (单相 100、110、120、200、220、240V)
3. 确认了安装现场的电源供应规格后，使用数字万用表(Digital Multimeter)检查所测定的
电压值是否正常。电源的基本安装规格为单相 AC 100±5V / 110±5.5V / 120±6V / 200
±10V / 220±11V / 240±12V.

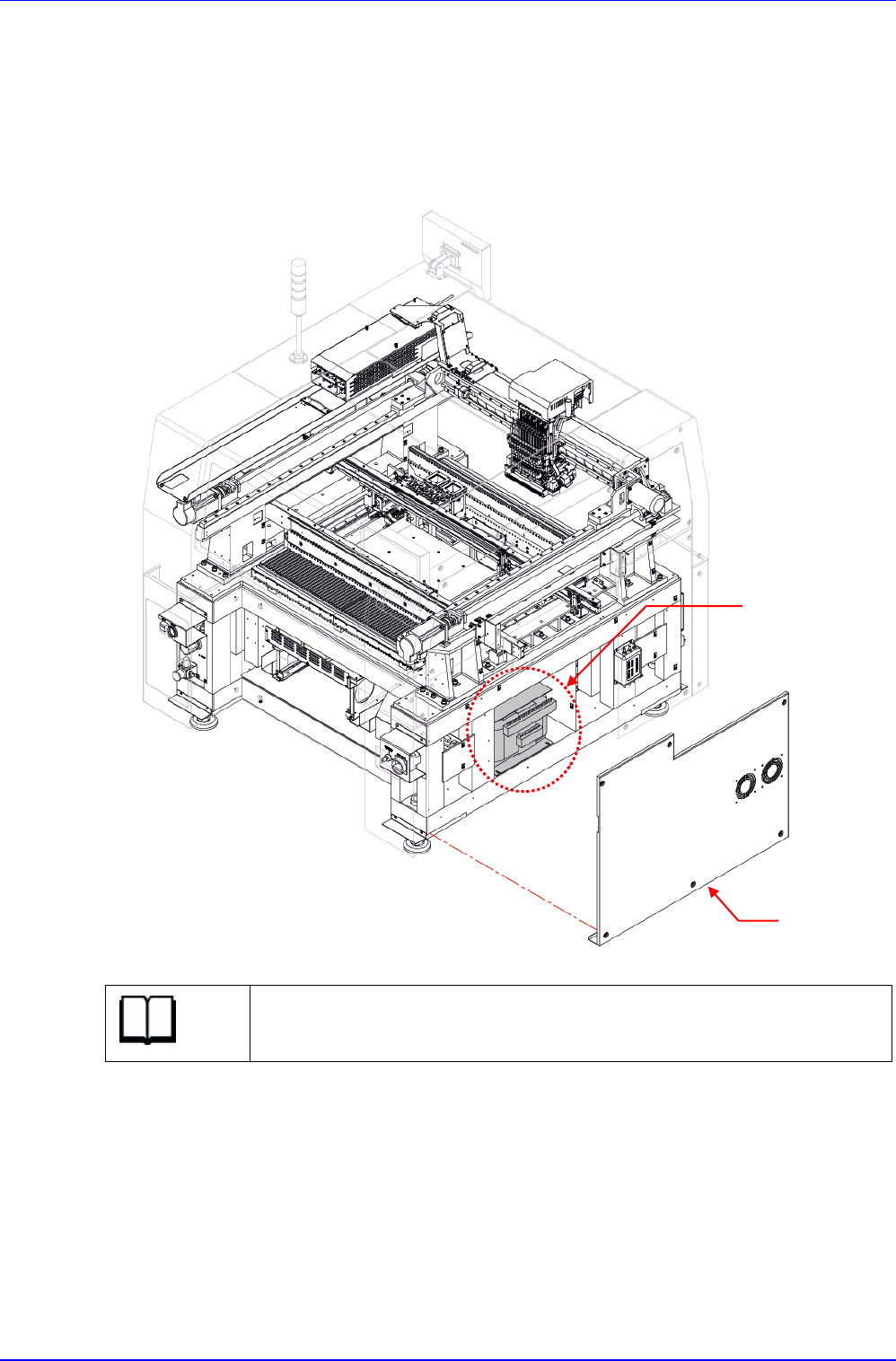

4. 用(+)螺丝刀拧开下图中设备右侧面盖的 6 个螺丝后拆卸盖.
参考
需要更换变压器
(Transfomer)
时，
变压器的 Part No.是 J2605005A

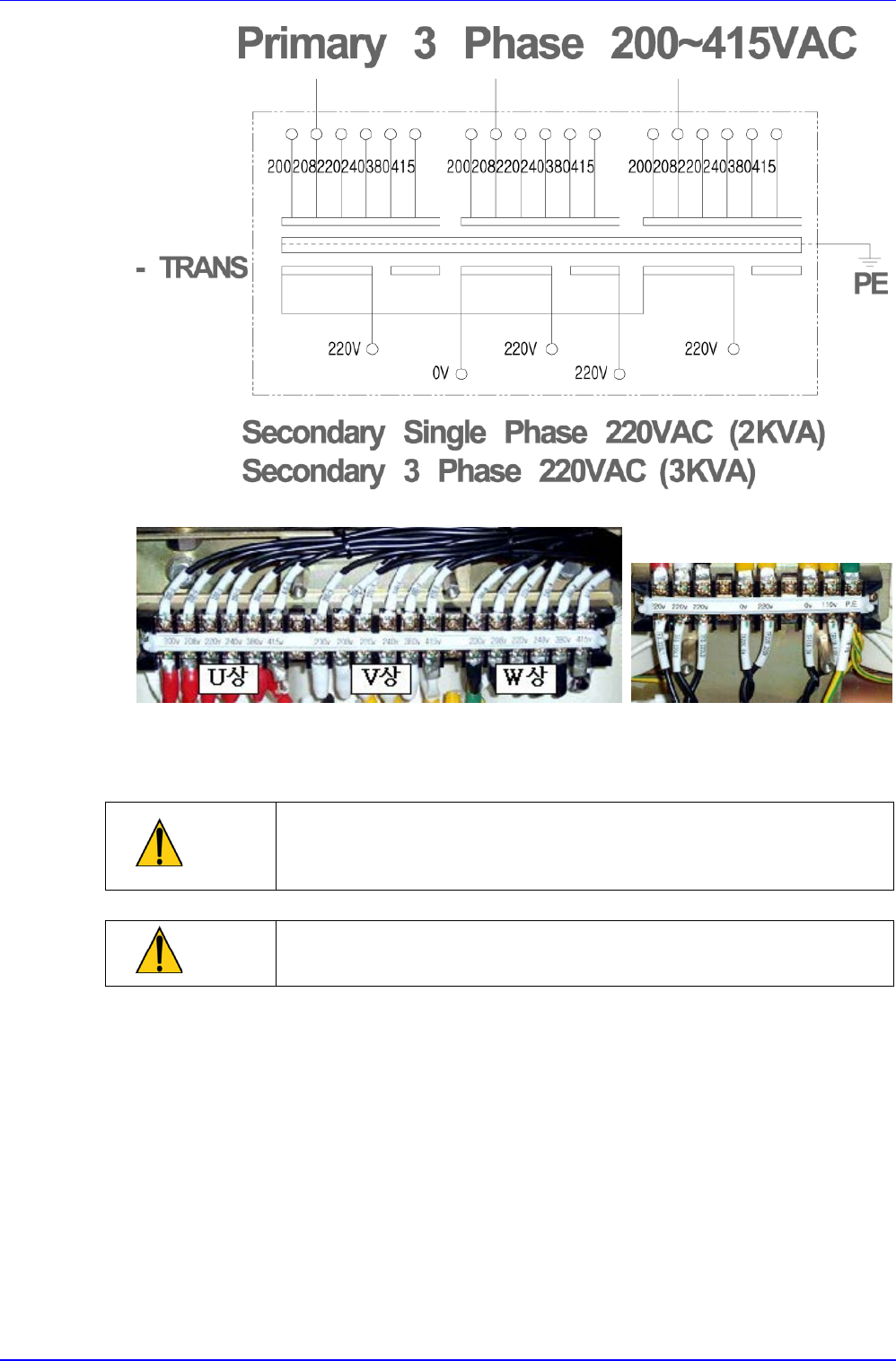

5. 参照下图变更输入电源。
Cover
Transfomer
Advanced High Speed Flexible Mounter
12
6. 检查了变压器的输入状态后，根据安装现场的供应电压而设定变压器的输入电源.
注意
如果修改了变压器输入电压，必须改变粘贴在设备上的电源标示牌
(St
icker)以使其与修改后的电压维持一致。
S/N 铭牌上也要用油性奇异
笔标记电源。
否则，可能由于输入电源错误而造成设备损伤.
警告
如果变压器输入端子上没有当地电压规格的电压值，则设定为比该电
压高一级的输入端口.
7. 输入电压的设定作业完毕后，按照拆卸过程的相反流程进行组装护盖.
8. 作业完毕后，测量输入电压并且重新确认.
Advanced High Speed Flexible Mounter
SM-系列
SM481
Service Manual
(Board)
警
告
为了安全起见请在使用此设备前务必阅读本应用说明书。
未接受本设备 C/S 教育的人员请勿任意拆卸、组装。
