Board
3
第 14 章. Board
14.1. PC Rack
14.1.1. 所需工具
十字型(+)螺丝刀、一字型(-)螺丝刀
T型扳手或六角扳手

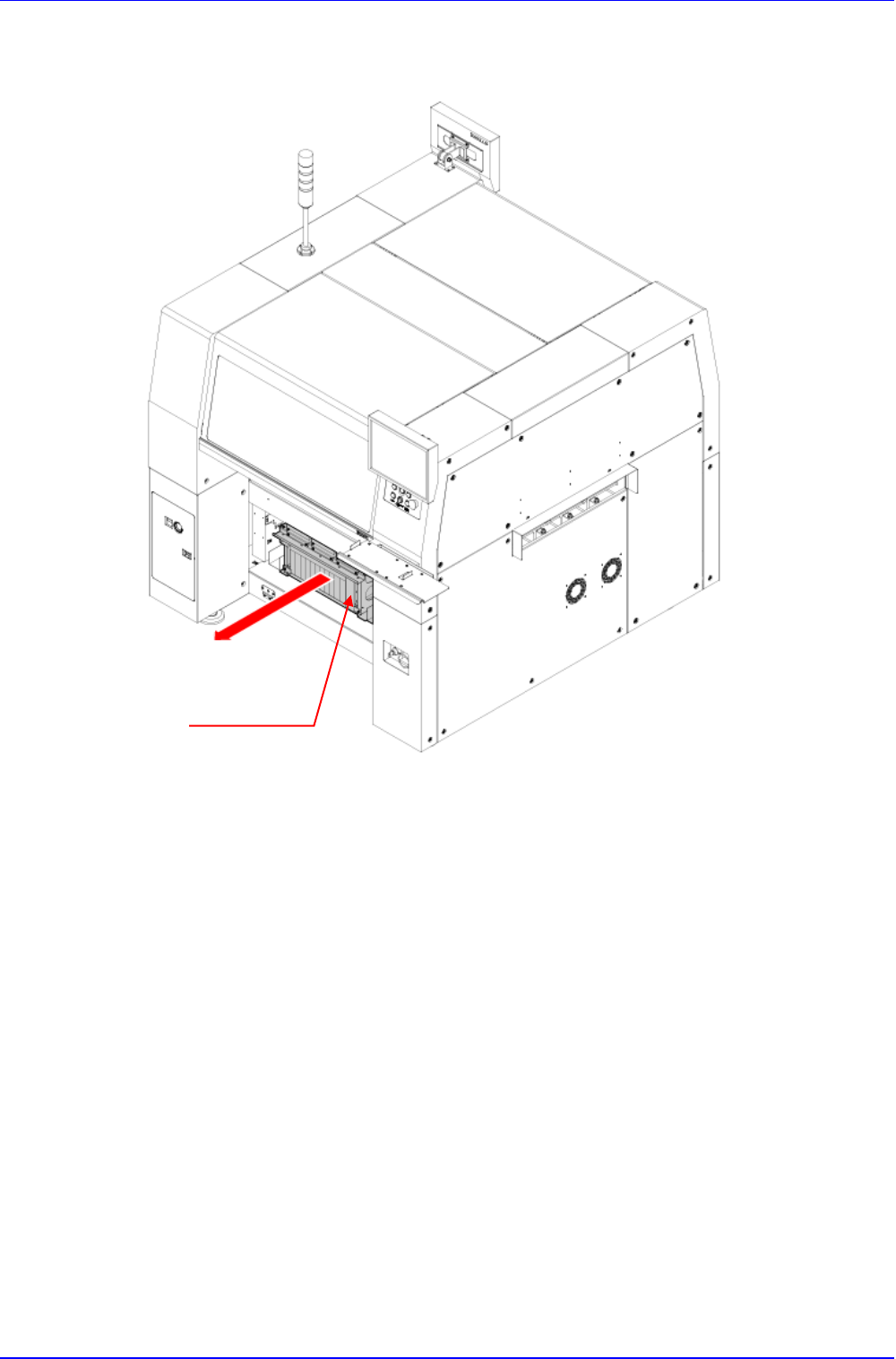

14.1.2. PC Rack位置
14.1.3. PC Rack Board的更换步骤
1. 正常结束 PC 后，关闭设备正面的主开关(Main Switch)。
2. 必须关闭(OFF)设备的主电源开关。
警告
维修
(Service)
前，关闭
(OFF)
设备正面下端的电源开关、关闭
(OFF)
设备
背面下端的主电源开关。否则，可能会受到严重伤害。必须在切断了设
备电源的状态下进行维修。
警告
维修(Service)前必须戴上防静电手套。
3. 打开设备正面盖(Cover)。
PC Rack
Cover
Advanced High Speed Flexible Mounter
4
4. 拆下需要更换的 Board 的电缆。
5. 拧开 PC Rack 的固定螺丝后拆下。
6. 为了更换 Board 而利用螺丝刀拧开 PC Rack 的盖(Cover)后拆下。
7. 拆下连接到 Board 上的电缆。
PC Rack
