14.1.4. HDD的更换步骤
1. 执行到 PC Rack Board 更换步骤的步骤 8。
2. 准备需要更换的 HDD。
3. 打开 HDD Drive 后更换 HDD。
4. 更换新 HDD。
参考
HDD 的 Part No.是 J51011017。
5. 按照拆卸过程的相反顺序进行组装。
Board
7
14.2. Head
14.2.1. 所需工具
十字型(+)螺丝刀、一字型(-)螺丝刀
T型扳手或六角扳手

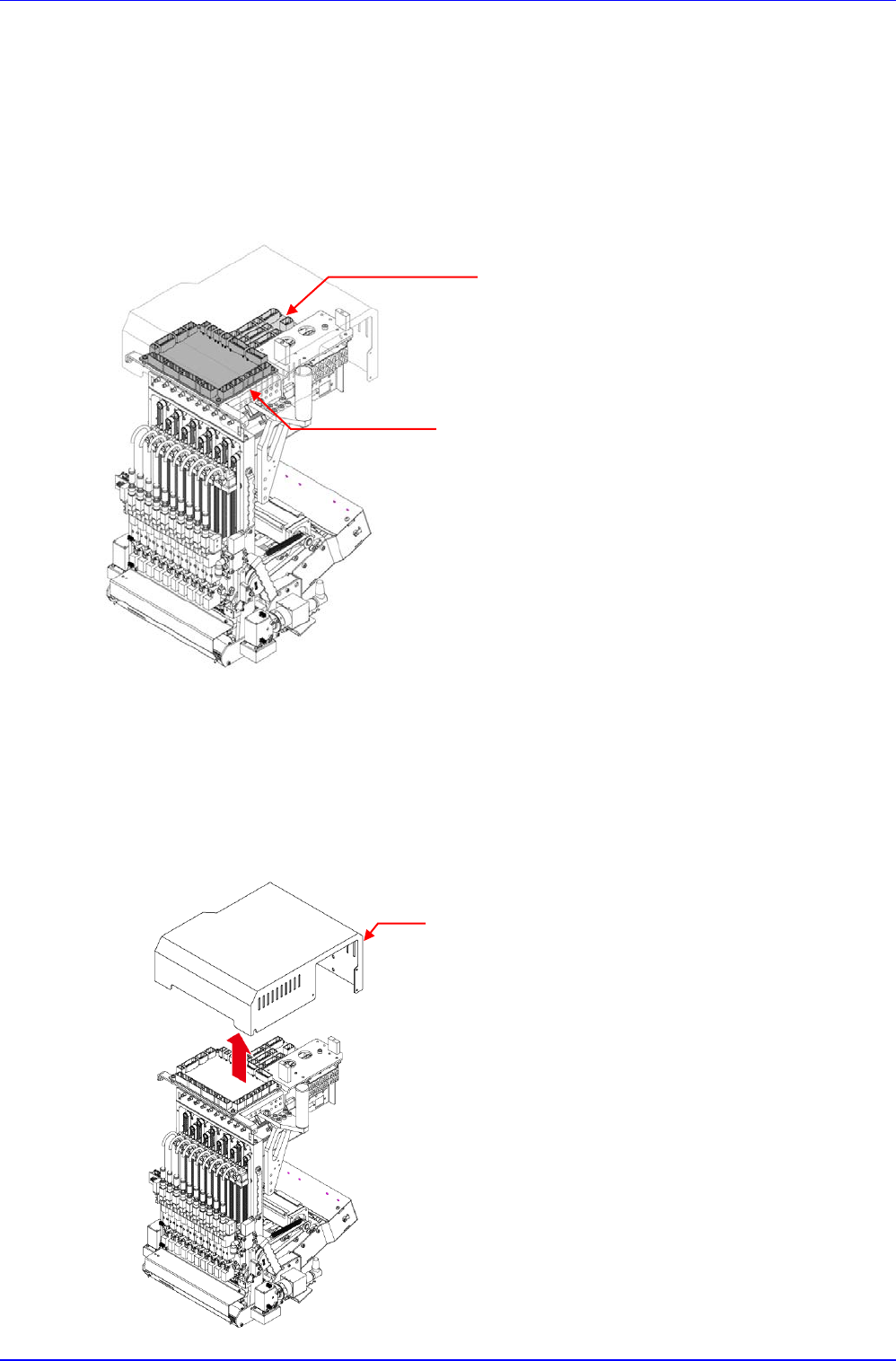

14.2.2. Head IF Board / Head Motor IF Board位置
14.2.3. Head IF Board的更换步骤
1. 正常结束 PC 后，关闭设备正面的主开关(Main Switch)。
2. 必须关闭(OFF)设备的主电源开关。
3. 把 Head Module 移动到正面。
4. 拧开 Head Top Cover 的固定螺丝后拆下。
Top Cover
Head Motor IF Board
Head IF Board
Advanced High Speed Flexible Mounter
8
5. 拆下连接到 Board 的电缆。
6. 拧开 Head IF Board 的固定螺丝后拆下。
7. 更换新 Board。
参考
Board 的 Part No.是 AM03-005337A。
8. 按照拆卸过程的相反顺序进行组装。
9. 组装时参考下图连接电缆。
Head IF Board
