Board
11

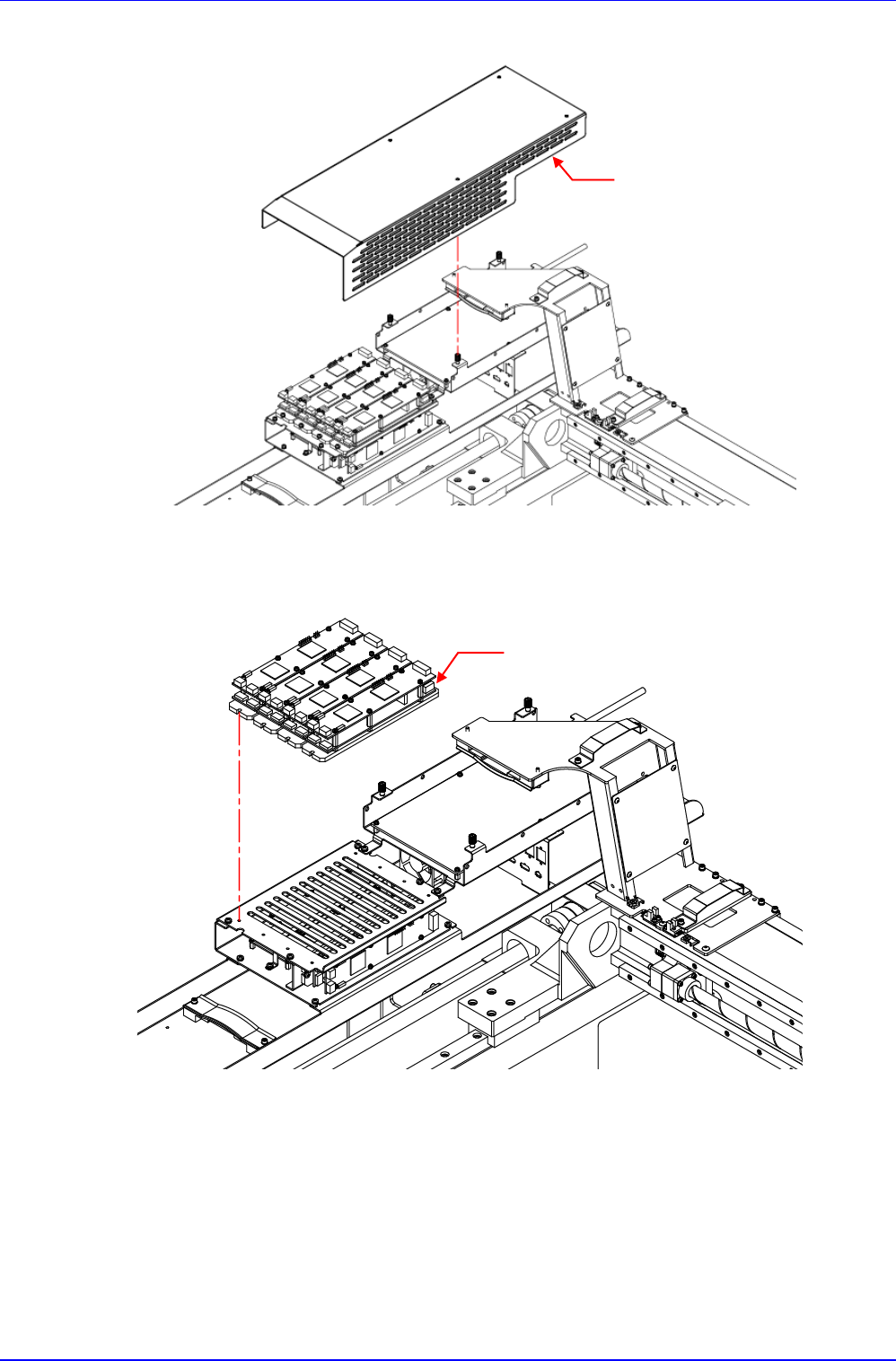

4. 拧开 Cover 的固定螺丝后拆下。
5. 拆下连接到 Board 的电缆。
6. 为了拆下上端的 4 个 Head Z Motor Diver Assembly 而拧开 Board 的固定螺丝后拆下。
固定螺丝
Head Z Motor Assembly
Advanced High Speed Flexible Mounter
12

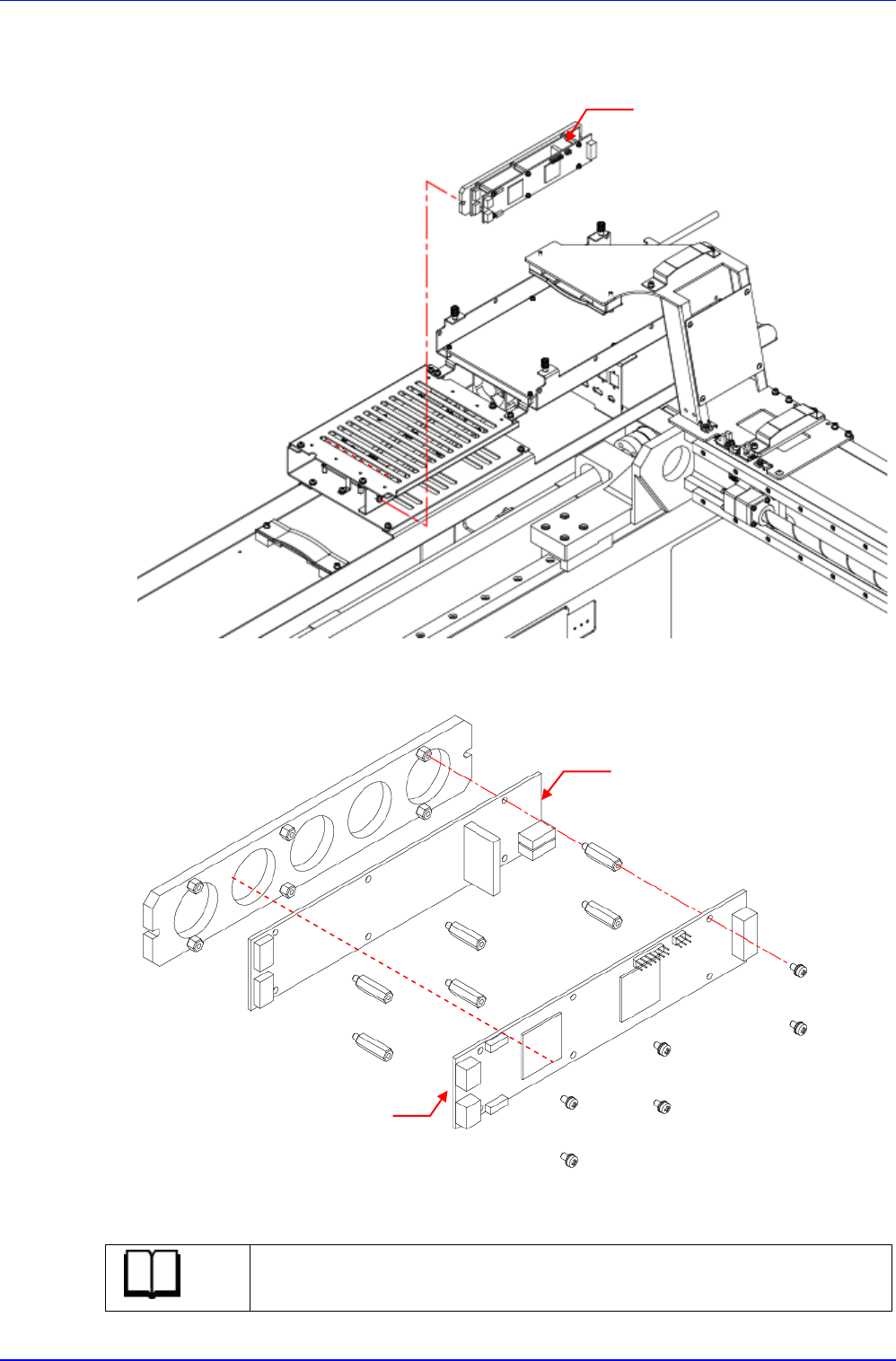

7. 为了拆下下端的 1 个 Head Z Motor Diver Assembly 而拧开 Board 的固定螺丝后拆下。
8. 拧开 Head Z Motor Diver 的固定螺丝后拆下。
9. 更换新 Board。
参考
Board 的 Part No.是 AM03-005372A。
Head Z Motor Assembly
Head Z Motor Driver
Head Z Motor Driver
Board
13
10. 按照拆卸过程的相反顺序进行组装。

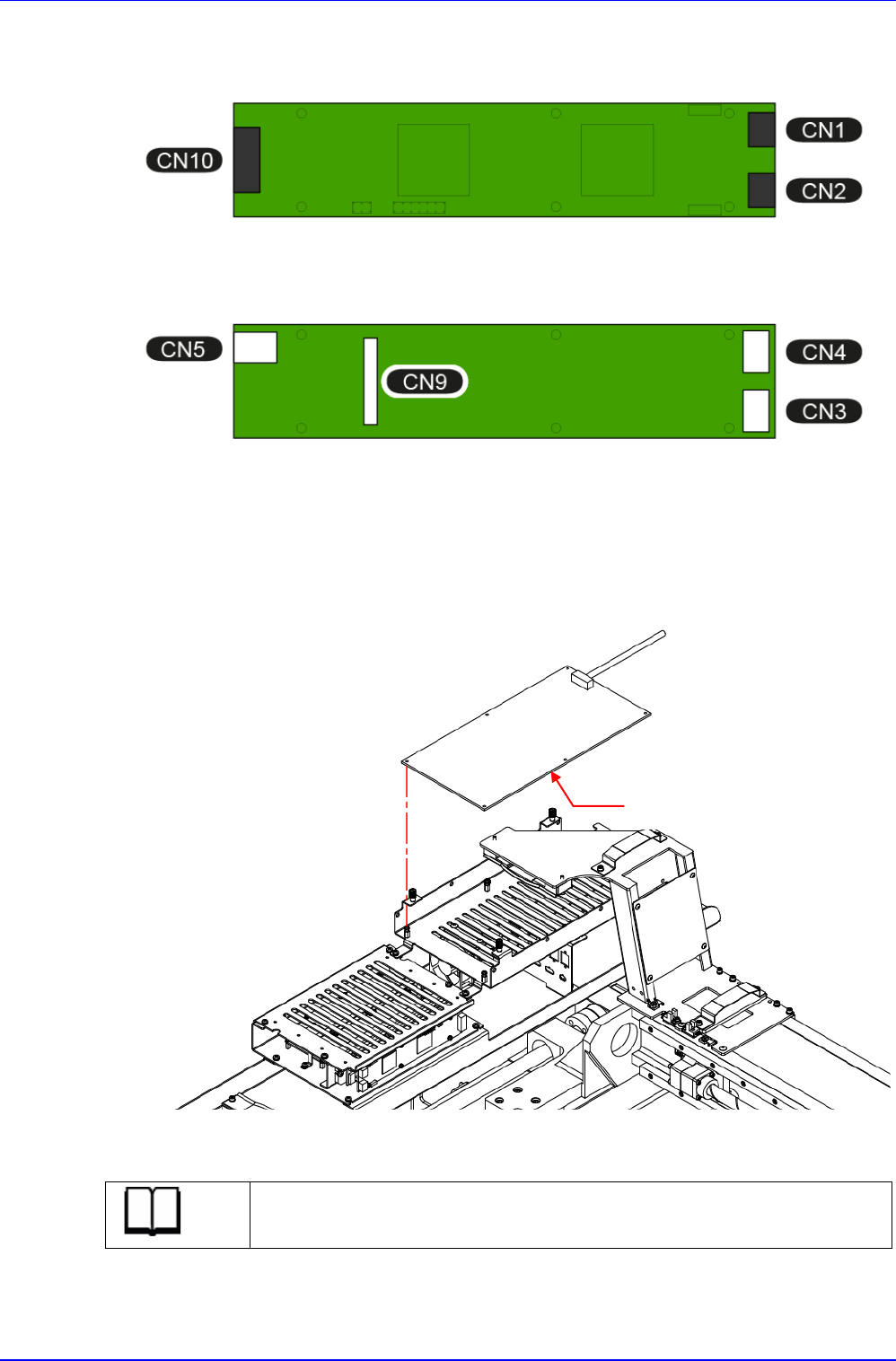

11. 组装时参考下图连接电缆。
14.3.4. Axis IO Board的更换步骤
1. 执行 Head Z Motor Diver 的更换步骤的 No.1~No.4。
2. 拆下连接到 Board 的电缆。
3. 拧开 Step Driver 的固定螺丝后拆下。
4. 更换新 Board。
参考
Board 的 Part No.是 AM06-000943A。
5. 按照拆卸过程的相反顺序进行组装。
Axis IO Board
