SM481_Service Manual - 第265页
Advanced High Speed Flexible Mounte r 14 6. 参考下图后设置 Boar d 。 跳线设 置法 ： 参考 左 / 右 Y F r am e 的 B oard 跳线设置是相同的。
Board
13
10. 按照拆卸过程的相反顺序进行组装。
11. 组装时参考下图连接电缆。
14.3.4. Axis IO Board的更换步骤
1. 执行 Head Z Motor Diver 的更换步骤的 No.1~No.4。
2. 拆下连接到 Board 的电缆。
3. 拧开 Step Driver 的固定螺丝后拆下。
4. 更换新 Board。
参考
Board 的 Part No.是 AM06-000943A。
5. 按照拆卸过程的相反顺序进行组装。
Axis IO Board
Advanced High Speed Flexible Mounter
14
6. 参考下图后设置 Board。
跳线设置法：
参考
左/右 Y Frame 的 Board 跳线设置是相同的。
Board
15

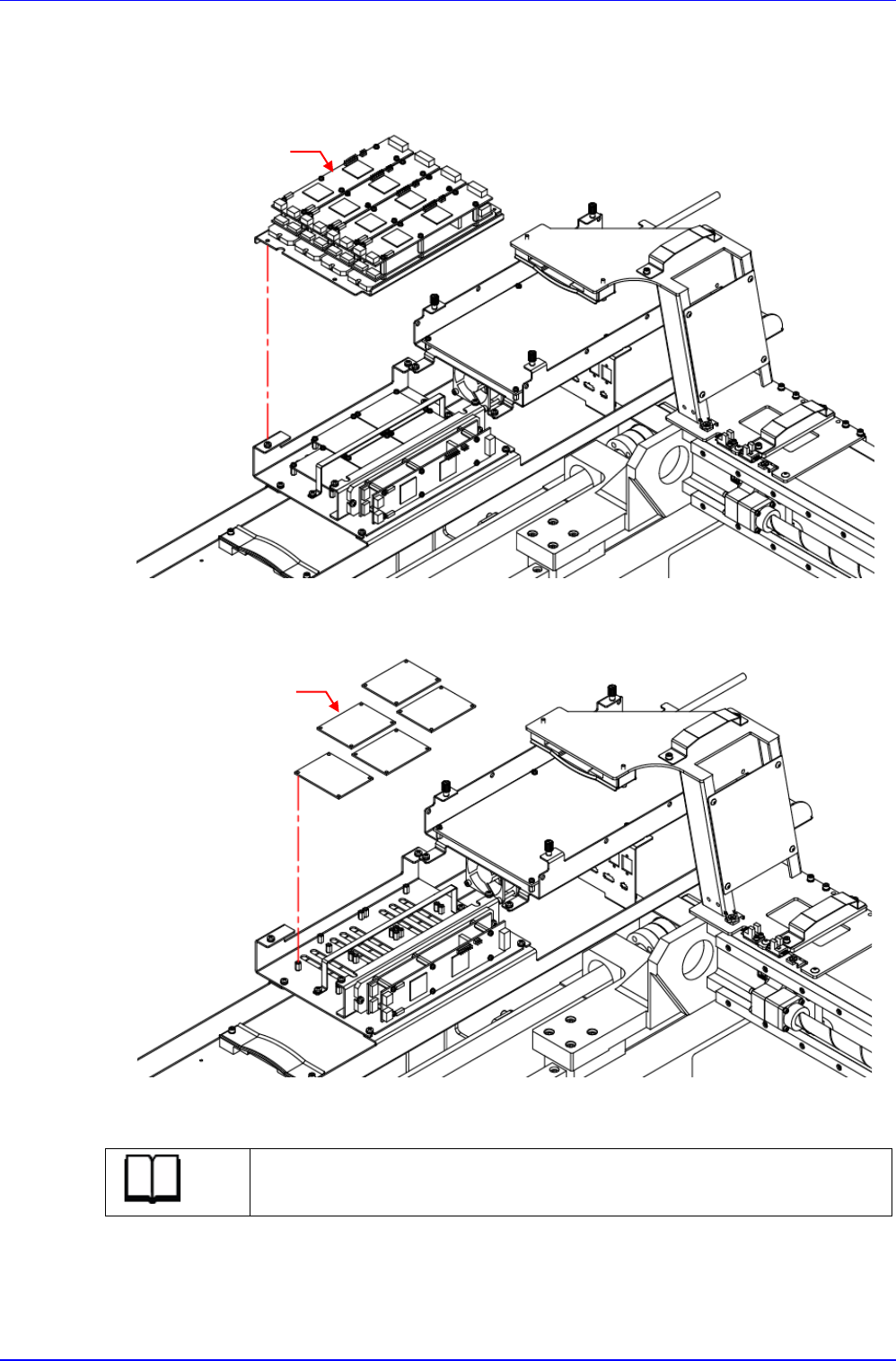

14.3.5. Step Driver的更换步骤
1. 执行 Head Z Motor Diver 的更换步骤的 No.1~No.4。
2. 拧开 Bracket 的固定螺丝后拆下。
3. 拆下连接到 Board 的电缆。
4. 拧开 Board 的固定螺丝后拆下。
5. 更换新 Board。
参考
Board 的 Part No.是 EP06-000182。
6. 按照拆卸过程的相反顺序进行组装。
Bracket
Step Driver
