Boar d 17 14.4. Feeder I F Board / Feeder Input EXT Board 14.4.1. 所需工具 十字型 (+) 螺丝 刀、一字型 (-) 螺丝刀 T 型扳手或六角扳手 14.4.2. Feeder IO Board / Feeder In put EX T Boar d 位置 14.4.3. Feeder IO Board / Feeder In put EX T Boar d 的更…
Advanced High Speed Flexible Mounter
16

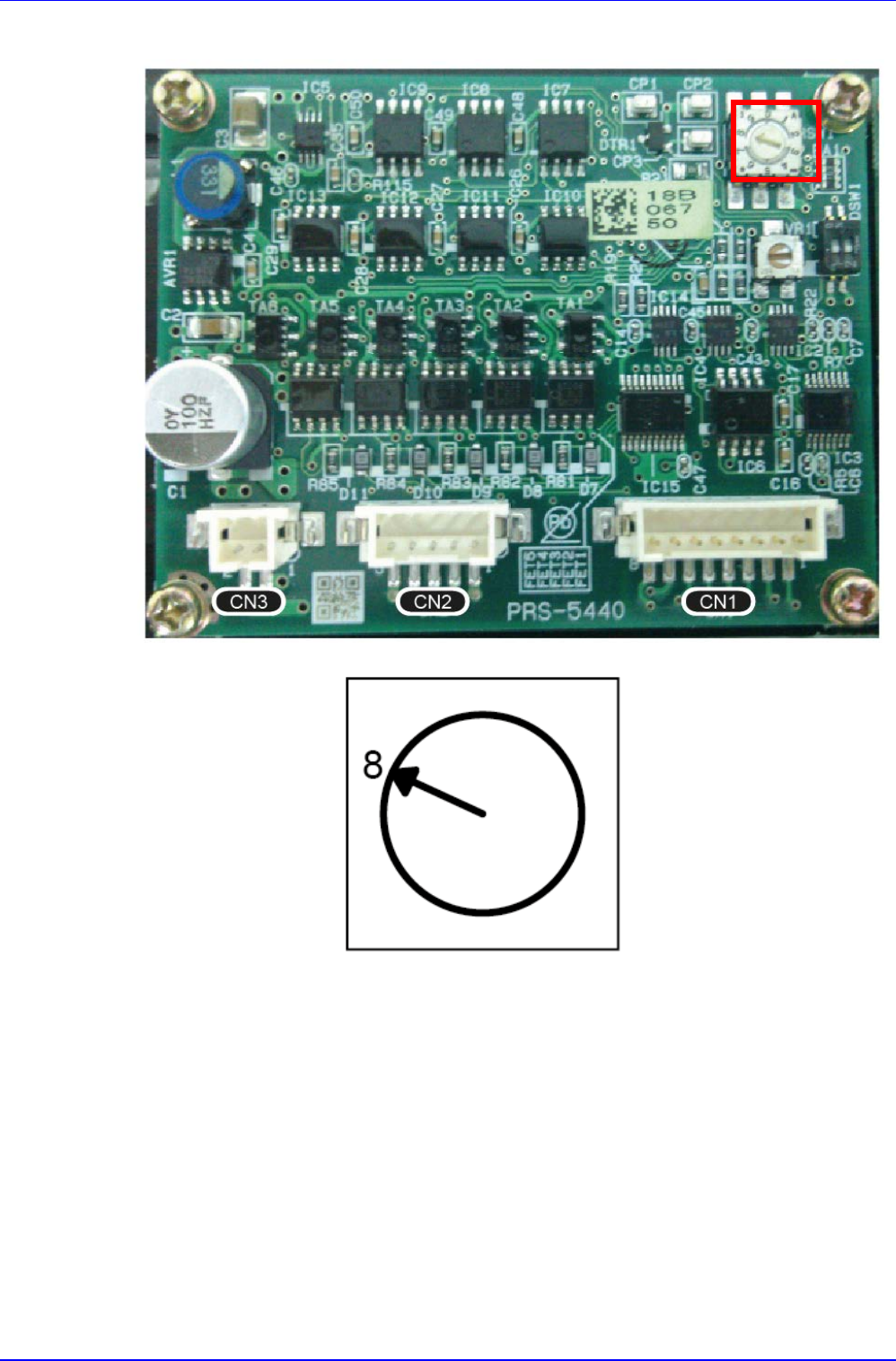

7. 参考下图后设置 Board。
跳线设置法：
Board
17
14.4. Feeder IF Board / Feeder Input EXT Board
14.4.1. 所需工具
十字型(+)螺丝刀、一字型(-)螺丝刀
T型扳手或六角扳手
14.4.2. Feeder IO Board / Feeder Input EXT Board位置
14.4.3. Feeder IO Board / Feeder Input EXT Board的更换步骤
1. 正常结束 PC 后，关闭设备正面的主开关(Main Switch)。
2. 必须关闭(OFF)设备的主电源开关。
3. 拆下需要进行更换的方向上的盖(Cover)。
Feeder IF /
Feeder Input
EXT Board
Feeder IF /
Feeder Input
EXT Board
Cover
Cover
Advanced High Speed Flexible Mounter
18
4. 拆下连接到 Board 的电缆。
5. 拧开 Board 的固定螺丝后拆下。
Feeder IF /
Feeder Input
EXT Board
Feeder IF /
Feeder Input
EXT Board
Left Feeder
Base Board
Output
Right Feeder
Base Board
Output
Left Feeder
Base Board
Input
Right Feeder
Base Board
Input
Feeder
Control
Board
Feeder
Input
EXT Board
