Boar d 21 4. 拆下连接到 Boar d 的电缆 。 5. 拧开 Bo ard 的固定螺丝后拆下 。 V ision IF Board
Advanced High Speed Flexible Mounter
20
14.5. Vision IF Board
14.5.1. 所需工具
十字型(+)螺丝刀、一字型(-)螺丝刀
T型扳手或六角扳手

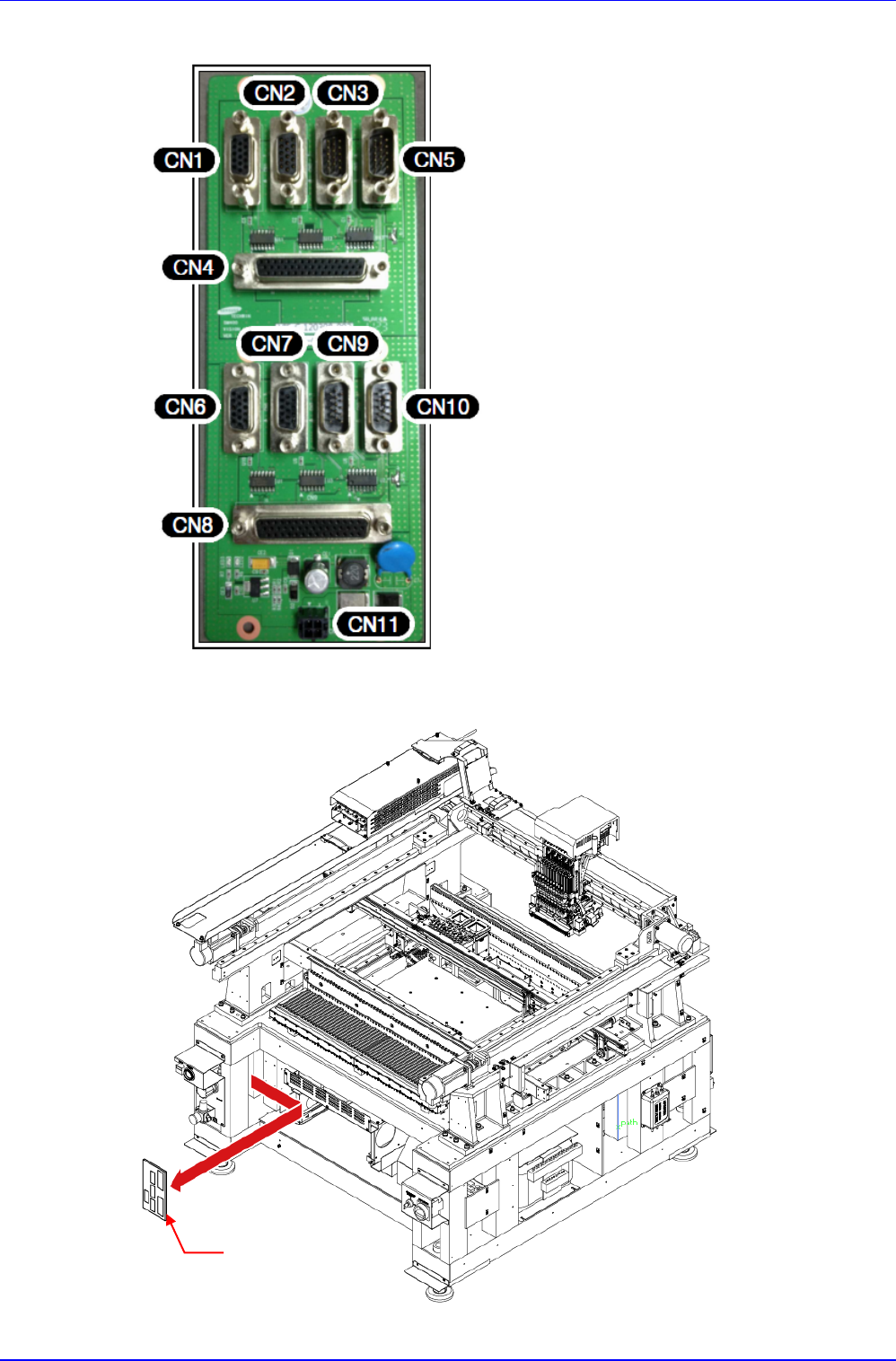

14.5.2. Vision IF Board位置
14.5.3. Vision IF Board的更换步骤
1. 正常结束 PC 后，关闭设备正面的主开关(Main Switch)。
2. 必须关闭(OFF)设备的主电源开关。
3. 拆下盖(Cover)。
Vision
IF Board
LFM
Cover
Lower FL
Cover
Board
21
4. 拆下连接到 Board 的电缆。
5. 拧开 Board 的固定螺丝后拆下。
Vision IF Board
Advanced High Speed Flexible Mounter
22
6. 更换新 Board。
参考
Board 的 Part No.是 AM06-000359A。
7. 按照拆卸过程的相反顺序进行组装。
