Advanced High Speed Flexible Mounte r 30 5. 拧开 Bo ard 的固定螺丝后拆下。 6. 更换新 Bo ard 。 参考 Board 的 Part No . 是 J91741076A 。 7. 按照拆卸过程的相反顺 序进行组装。 Convey or Sub IF Board
Board
29
14.7.4. Conveyor Sub IF Board的更换步骤
1. 正常结束 PC 后，关闭设备正面的主开关(Main Switch)。
2. 必须关闭(OFF)设备的主电源开关。
3. 拆下右侧盖(Side Cover)。
4. 拆下连接到 Board 的电缆。

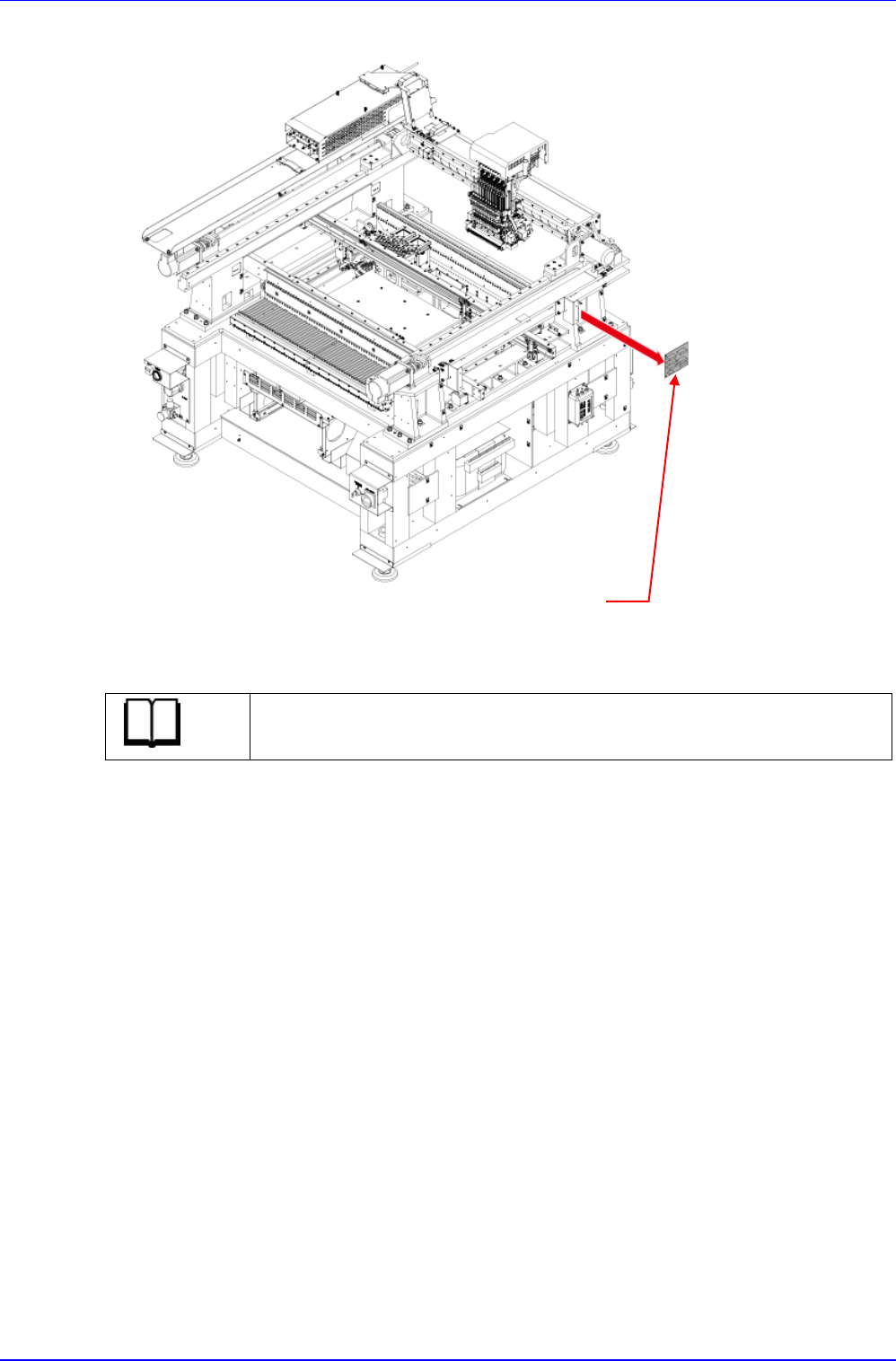

Side Cover
Advanced High Speed Flexible Mounter
30
5. 拧开 Board 的固定螺丝后拆下。
6. 更换新 Board。
参考
Board 的 Part No.是 J91741076A。
7. 按照拆卸过程的相反顺序进行组装。
Conveyor Sub IF Board
Board
31
14.8. Conveyor Power Board
14.8.1. 所需工具
十字型(+)螺丝刀、一字型(-)螺丝刀
T型扳手或六角扳手

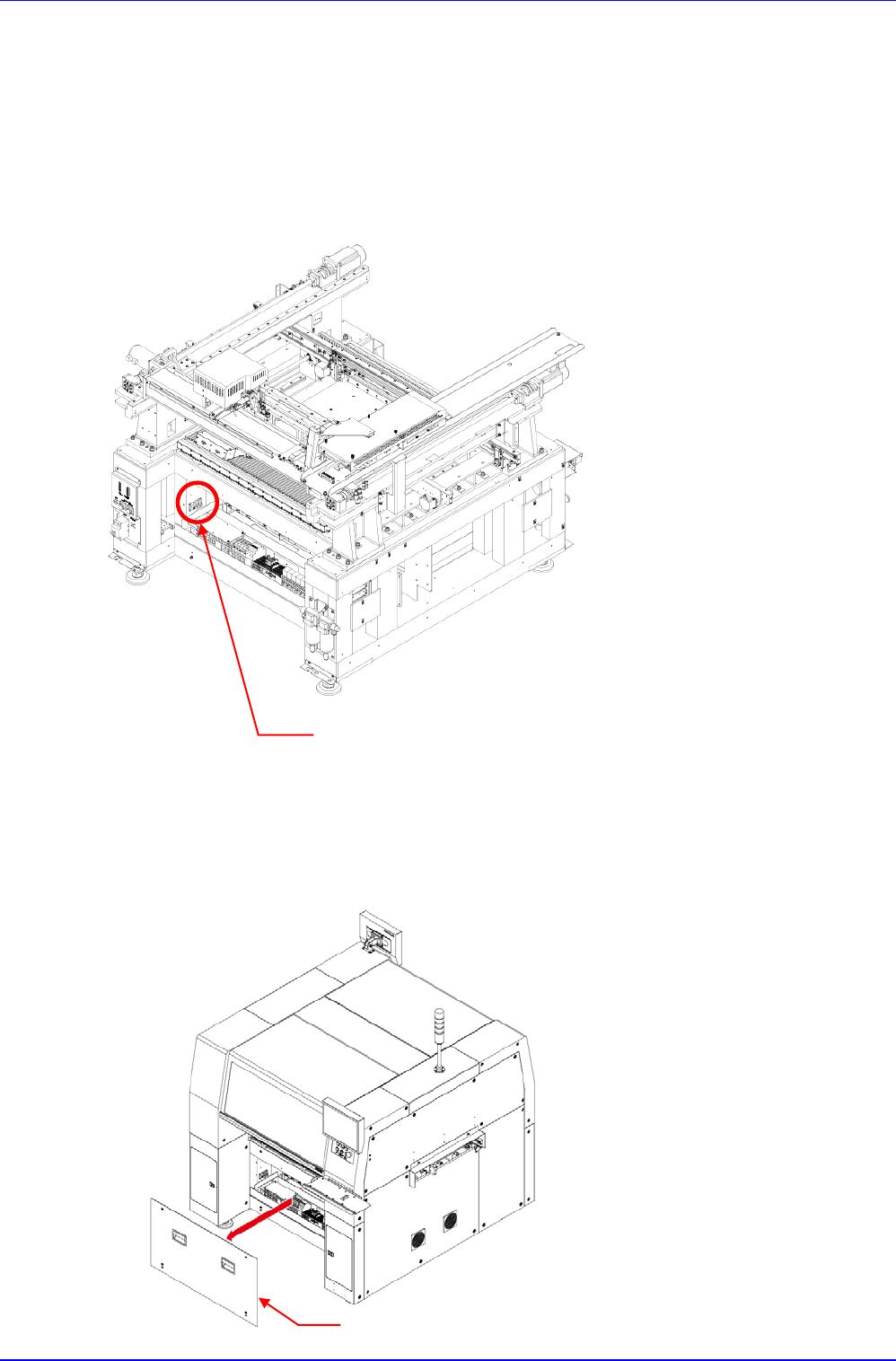

14.8.2. Conveyor Power Board位置
14.8.3. Conveyor Power Board的更换步骤
1. 正常结束 PC 后，关闭设备正面的主开关(Main Switch)。
2. 必须关闭(OFF)设备的主电源开关。
3. 拆下盖(Cover)。
Conveyor Power Board
LFM Cover
