Advanced High Speed Flexible Mounter 10 3.1.4. 零部件的安装 3.1.4.1. 零部件清单  信号灯  鼠标、鼠标垫  显示器支架，监视器  键盘 3.1.4.2. 零部件的安装顺序 1. 维持水平后安装显示器支架、把设备上表面的 Conn ec tor 组装后安装显示器 ( 组装时需要把 Bolt 完全组装起来 ) 。 2. 连接设备内部左侧的 Connec t or …

安装设备时的运转步骤

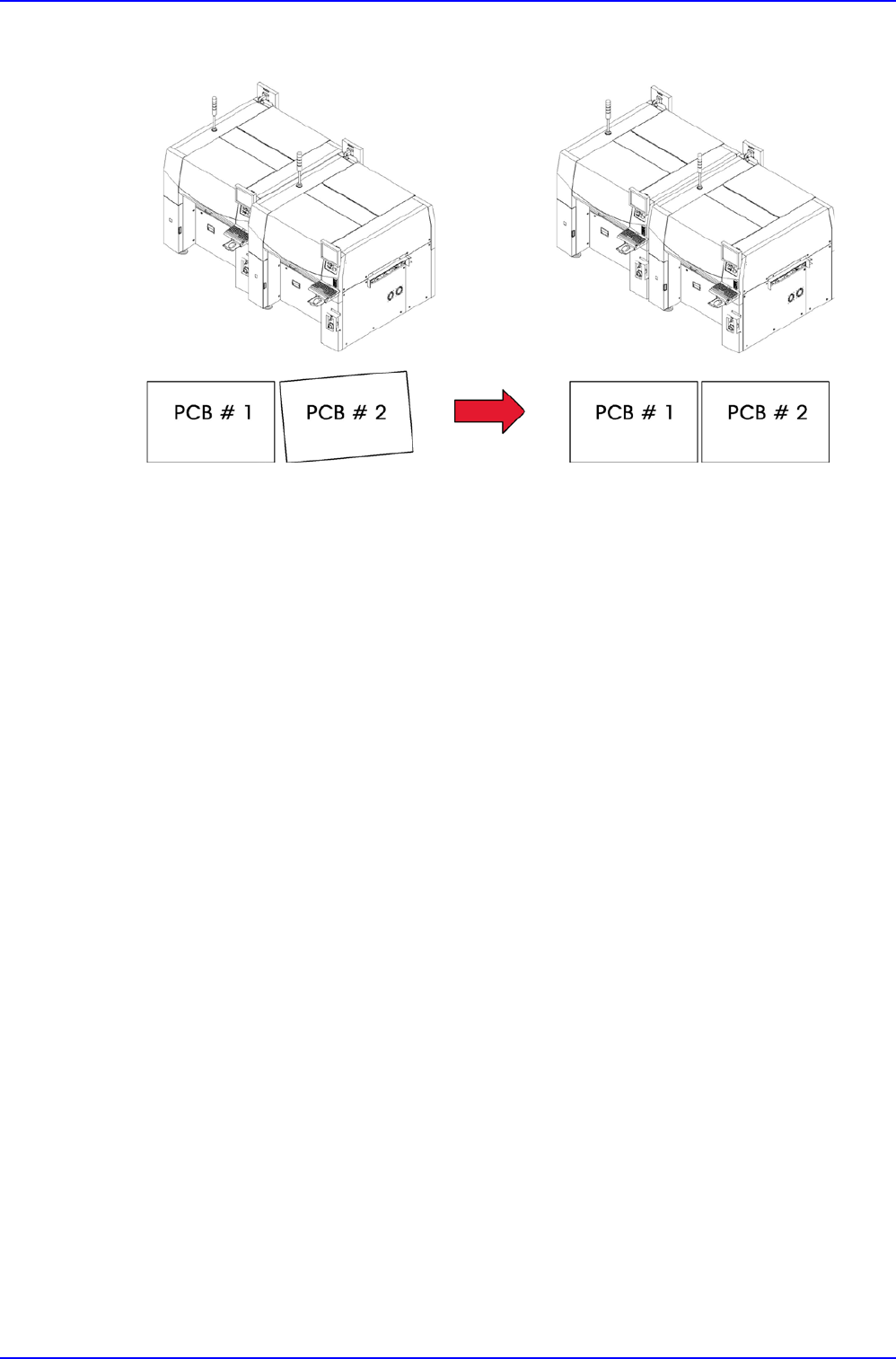

6. 为保证两台设备间的 PCB直线移动，设备必须正确安装，当 PCB紧挨参考线时前后

边的PCBs之间都应是平行没有GAP的。

7. 调整设备水平直到缓慢推动 PCB时设备间没有阻塞声音。

8. 如果是两个设备之间的Leveling，如后续工程设备已完成调平，但与之前工程设备的Co

nveyor水平不一致时如下执行。

左、右(PCB Flow) 方向设置成基准面一致，PCB 前后边方向小于0.1 mm/m。手动慢

慢推动PCB，使之通过设备间，防止卡住。

9. 此后的过程请参照 “Stand Alone(

单品

)

的安装顺序

”。

Advanced High Speed Flexible Mounter

3.1.4. 零部件的安装

3.1.4.1. 零部件清单

 信号灯

 鼠标、鼠标垫

 显示器支架，监视器

 键盘

3.1.4.2. 零部件的安装顺序

1. 维持水平后安装显示器支架、把设备上表面的 Connector 组装后安装显示器(组装时需要

把 Bolt 完全组装起来)。

2. 连接设备内部左侧的 Connector 与 Signal Light Connect、利用固定螺栓(4 个)把上表面

左侧的 Signal Light 加以固定。

Signal Light

安装设备时的运转步骤

3. 在正面上端护盖安装键盘托架、然后安装键盘及鼠标等电脑周边设备。

3.1.5. 气压的设定与电缆的连接

1. Air Main Inlet 方向连接气压。此时，请确认设备安装工厂内 Air Main 连接部是否安装

Air Filter。

Keyboard

Monitor
