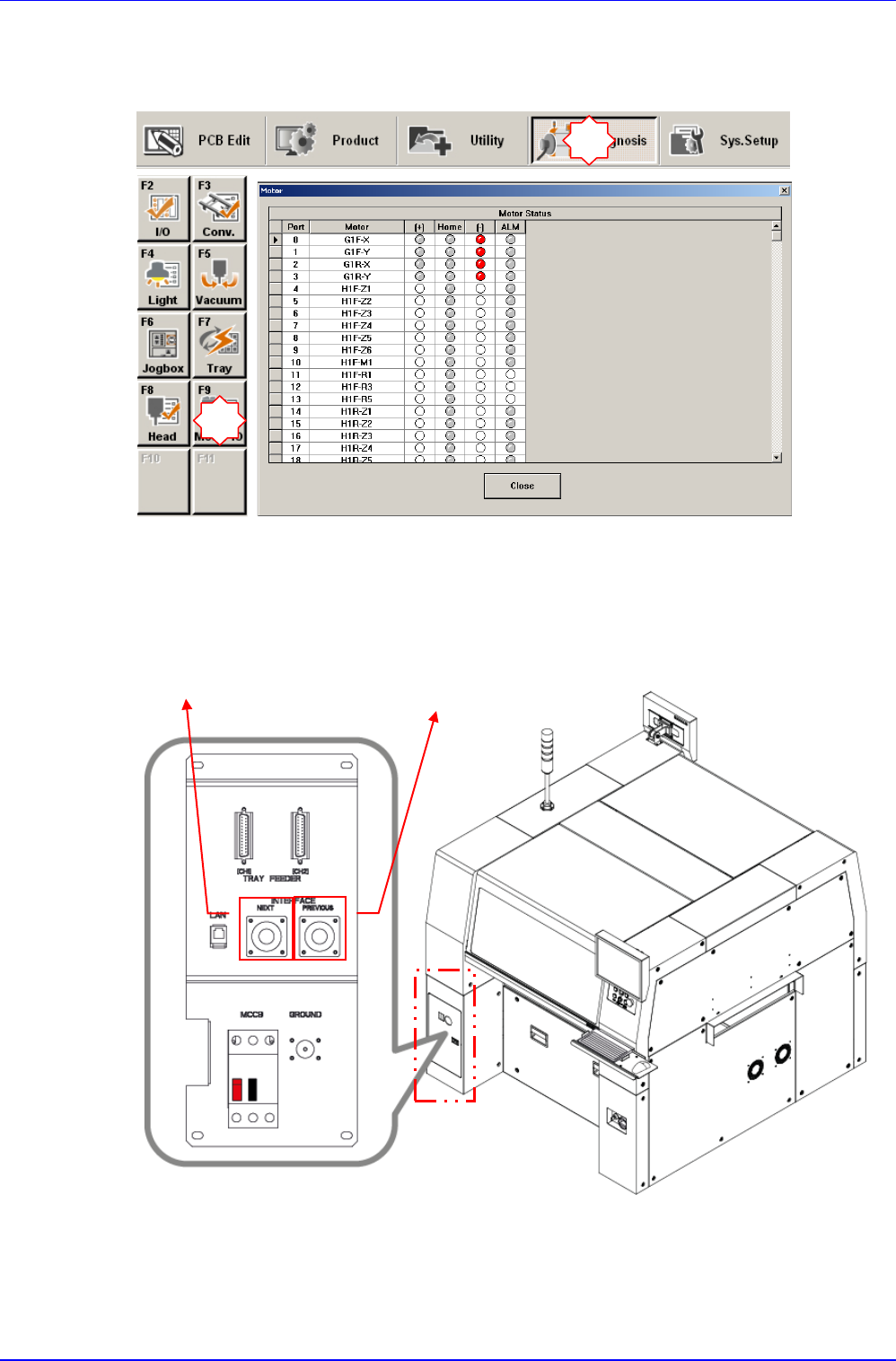

3. 全体程序完成 不按Front OP Panel上的<Ready>按钮的状态下, 要确认Motor的I/O。 手
动传感器对各Motor确认+/- Limit Sensor及Home Sensor是否正常工作。 此时, XY轴必
须容易手动移动。
3.1.8. 设置设备间的通信 Interface
1. 参照以下事项检查前一步和后一步过程的设备间的通信界面(interface)
START 输入信号 (Cable No.:①〔+),②〔-))
输入信号是从下一步过程设备输出的，大部分信号端子测量出的电压大致为 20 ～22V
。
1
2
和以前装备的
电缆连接
和下一个装备
的电缆连接
安装设备时的运转步骤
17
READY 输出信号 (Cable No.:③ , ④ )
输出信号是从全部过程设备输出的，一般来说大部分当信号从端子输出时测量出的电阻
为 0Ω，如果没有输出信号电阻为∞Ω。
IN
OUT
①
②
③
④
①
②
③
④
출력단
입력단
DC24V〔+〕
①
②
③
④
DC 0V〔-〕
邻接设备的 I/F Connector Cable参照下图进行连接。
Unit#1 Unit#2 Unit#3
▶ ▶
PRE VI OUS (IN)
NEX T (OUT)
20~22V
①②
20~22V
①②
20~22V
①②
0 ~∞
Ω
③④
PRE VI OUS
(IN)
NEX T (
OUT)
PRE VI OUS
(IN)
NEX T (OUT)
0 ~
∞Ω
③
④
0 ~∞Ω
③④
对于规格不符合SMEMA代码如SIMENS, SANYO 和 TDK (RX-11), 以及无双接点I
NTERFACE的设备应作特殊检查。
jj需要决定设备的Interface Type。（根据用户环境请选择2接点方式或SMEMA方式
）
1号机
2号机
3号机
输入端
输出端
1
2
3
Advanced High Speed Flexible Mounter
18
选择SYS.SETUP菜单，再选择Conveyor子菜单。
在Inline Protocol领域的In(Before)和Out(After)组合框选择Stand Alone, SSA Type
(2接点)，SMEMA中的一个。
- Stand Alone : 未作出设备间连接，手动作业时设置
- SSA Type : 后续设备只需连接接点，PCB 流动的形态
- SMEMA: 之前设备给准备信号(24V)，后续设备连接接点的状态
请使用MMI的Bypass功能确认连接的设备间界面是否正常工作。此时，最少使
用3张以上PCB执行测试。

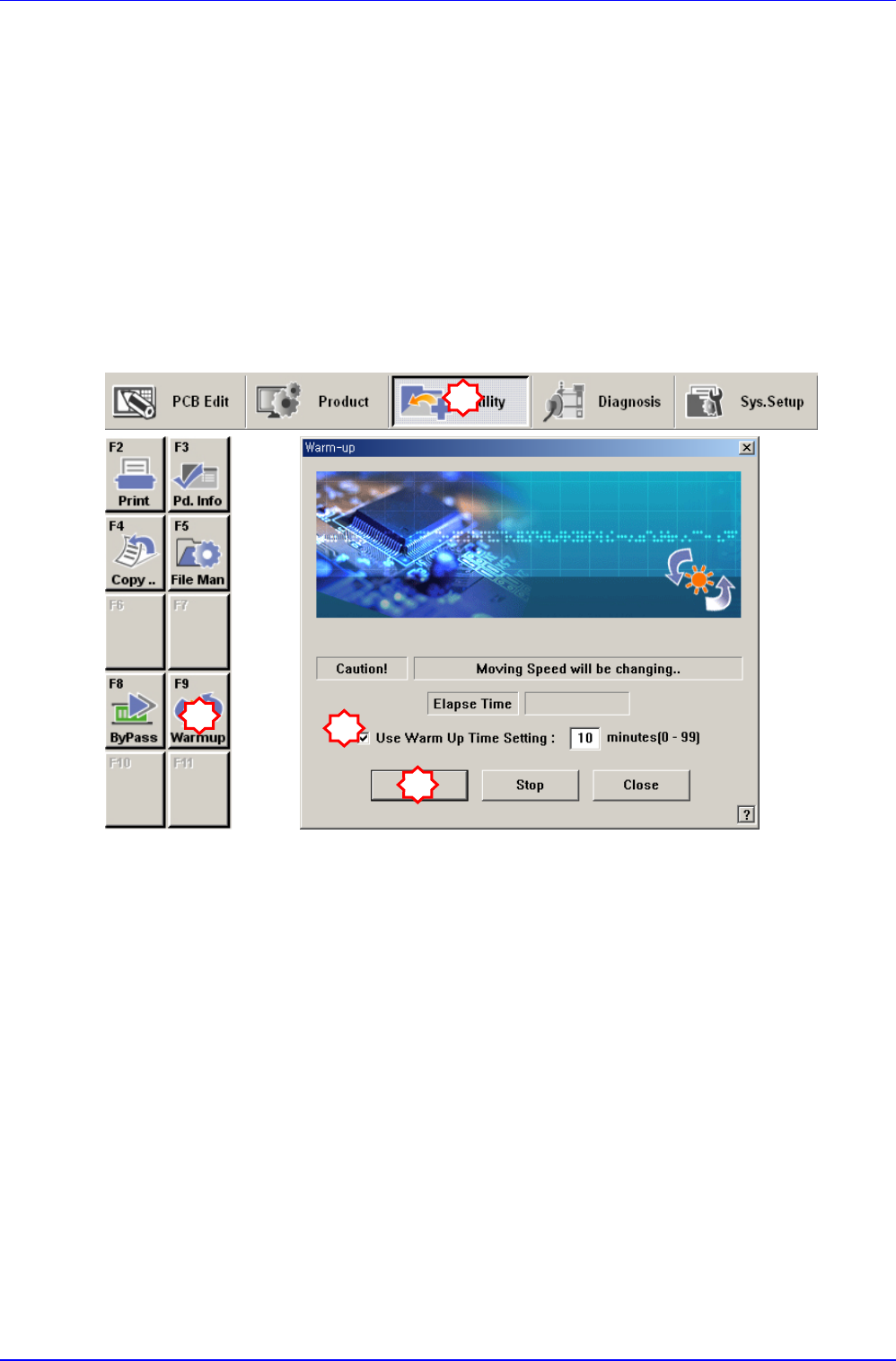

3.1.9. Warming Up
正常完成设备安装后，需要执行 30 分钟 Warming Up。
请确认运行中是否发生噪音及运行状态。
1
2
3
4
