Advanced High Spee d F lexible Mounter 8 9. 利用扳手固定住轴杆的扳手位置后，利用另一个扳手拧开 Lock Nut 后拆下。 10. 按照下列方向拆下轴杆。 11. 更换新轴杆 ( Splin e ) 。参考轴杆 ( Spl ine ) 的 Par t N o. 是 MC13 -000124 。扳手位置 Lock Nut Splin e

Head

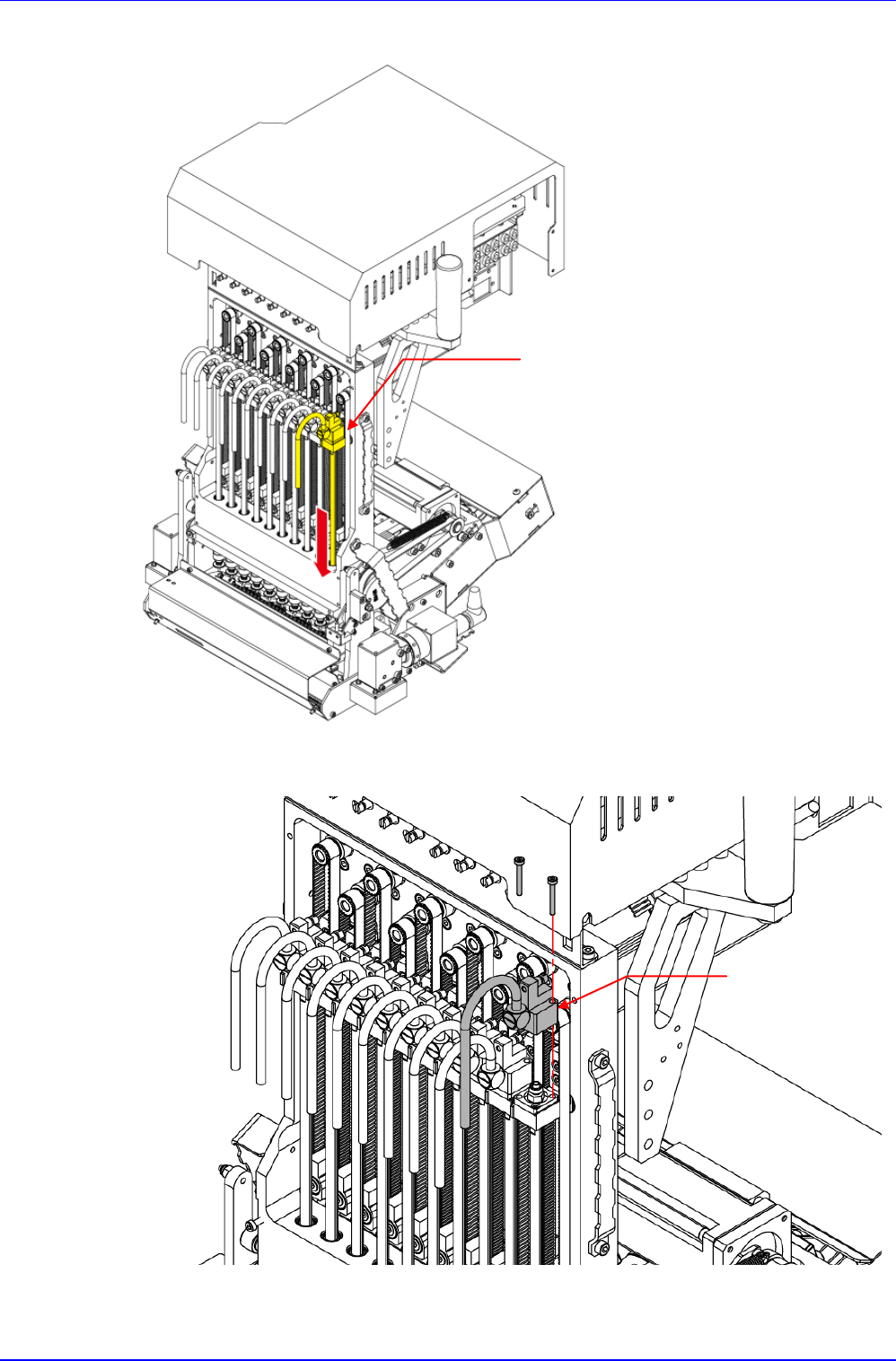

7. 把需要拆卸的轴杆(Spindle)移动到下面。

8. 拧开Z Cap的固定螺丝后拆下。

Spindle Assy

Z Cap

Advanced High Speed Flexible Mounter

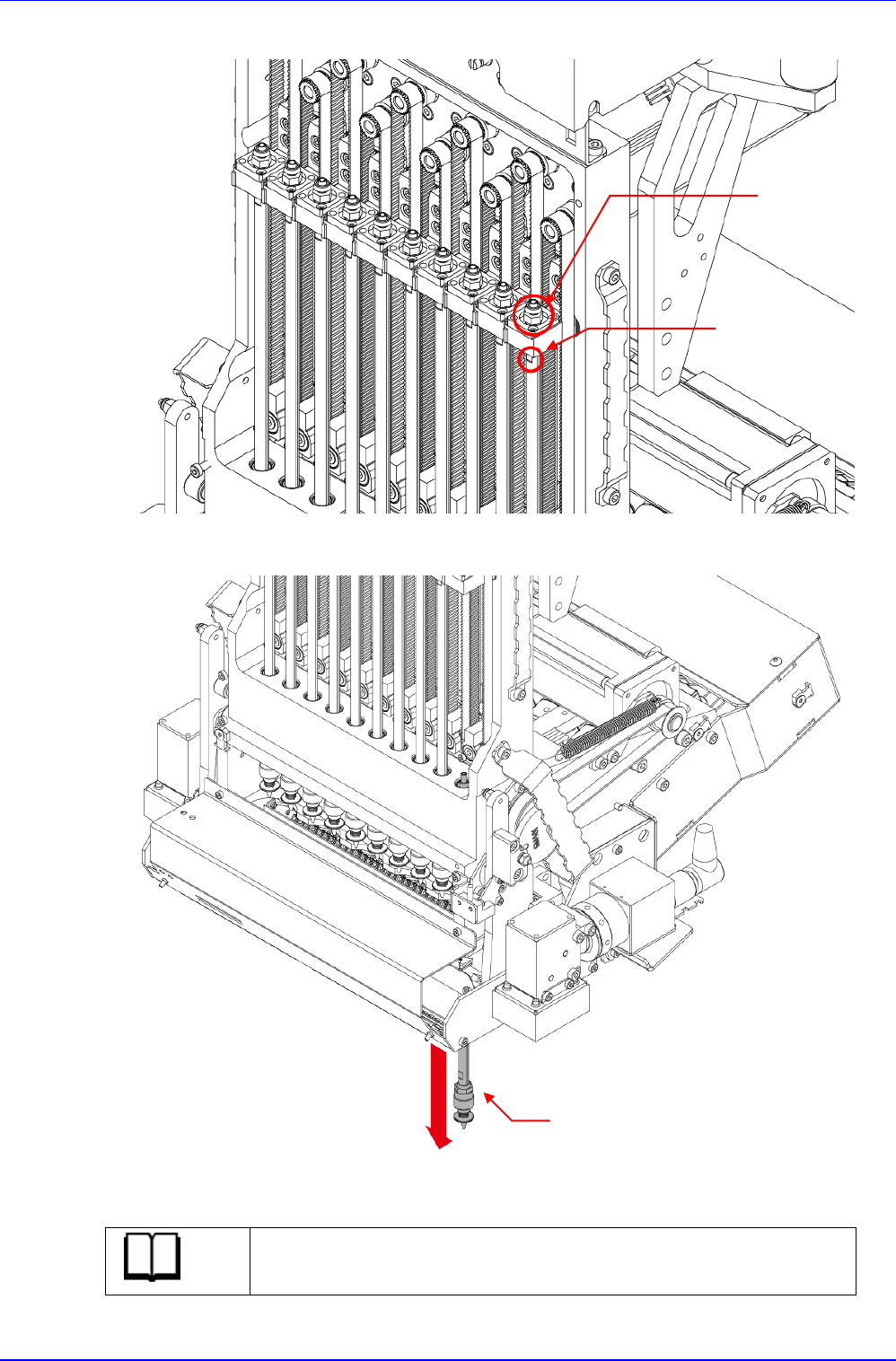

9. 利用扳手固定住轴杆的扳手位置后，利用另一个扳手拧开Lock Nut后拆下。

10. 按照下列方向拆下轴杆。

11. 更换新轴杆(Spline)。

参考

轴杆(Spline)的 Part No.是 MC13-000124。

扳手位置

Lock Nut

Spline

Head

12. 按照拆卸过程的相反顺序进行组装。

13. 组装后，利用示教框慢慢地旋转并且通过Fly Camera检查Nozzle Holder偏心旋转的程度

。微调Spline位置，直到Nozzle Holder不进行偏心旋转为止。

14. 实行下列校准(Calibration)作业。

 Axis Home Calibration

 Head Z/R Offset

 Fid Camera Offset

 Pitch Home Offset

 Head Offset

 LSO Head COR to RefFid

 Variable Pitch Offset
