Advanced High Spee d F lexible Mounter 10 4.3. Spindle Housing 4.3.1. 必要工具  同心度测定工具或夹具  T W renc h ( 其他提供工具 ) or Hex Wrench  扳手 or 力矩扳手 4.3.2. S pindle Hous ing 更换步骤 1. 执行到 Ba ll Spl ine 更换步骤的步骤。 2. 执行到 Fly ing V is…

Head

12. 按照拆卸过程的相反顺序进行组装。

13. 组装后，利用示教框慢慢地旋转并且通过Fly Camera检查Nozzle Holder偏心旋转的程度

。微调Spline位置，直到Nozzle Holder不进行偏心旋转为止。

14. 实行下列校准(Calibration)作业。

 Axis Home Calibration

 Head Z/R Offset

 Fid Camera Offset

 Pitch Home Offset

 Head Offset

 LSO Head COR to RefFid

 Variable Pitch Offset

Advanced High Speed Flexible Mounter

4.3. Spindle Housing

4.3.1. 必要工具

 同心度测定工具或夹具

 T Wrench (其他提供工具) or Hex Wrench

 扳手 or 力矩扳手

4.3.2. Spindle Housing更换步骤

1. 执行到Ball Spline更换步骤的步骤。

2. 执行到Flying Vision更换步骤的步骤。

3. 拧开Pulley Clamp的固定螺丝后拆下。

Spindle Housing

Head

4. 拧开Pulley Clamp的固定螺丝后，拆下Clmap与Pulley及belt。

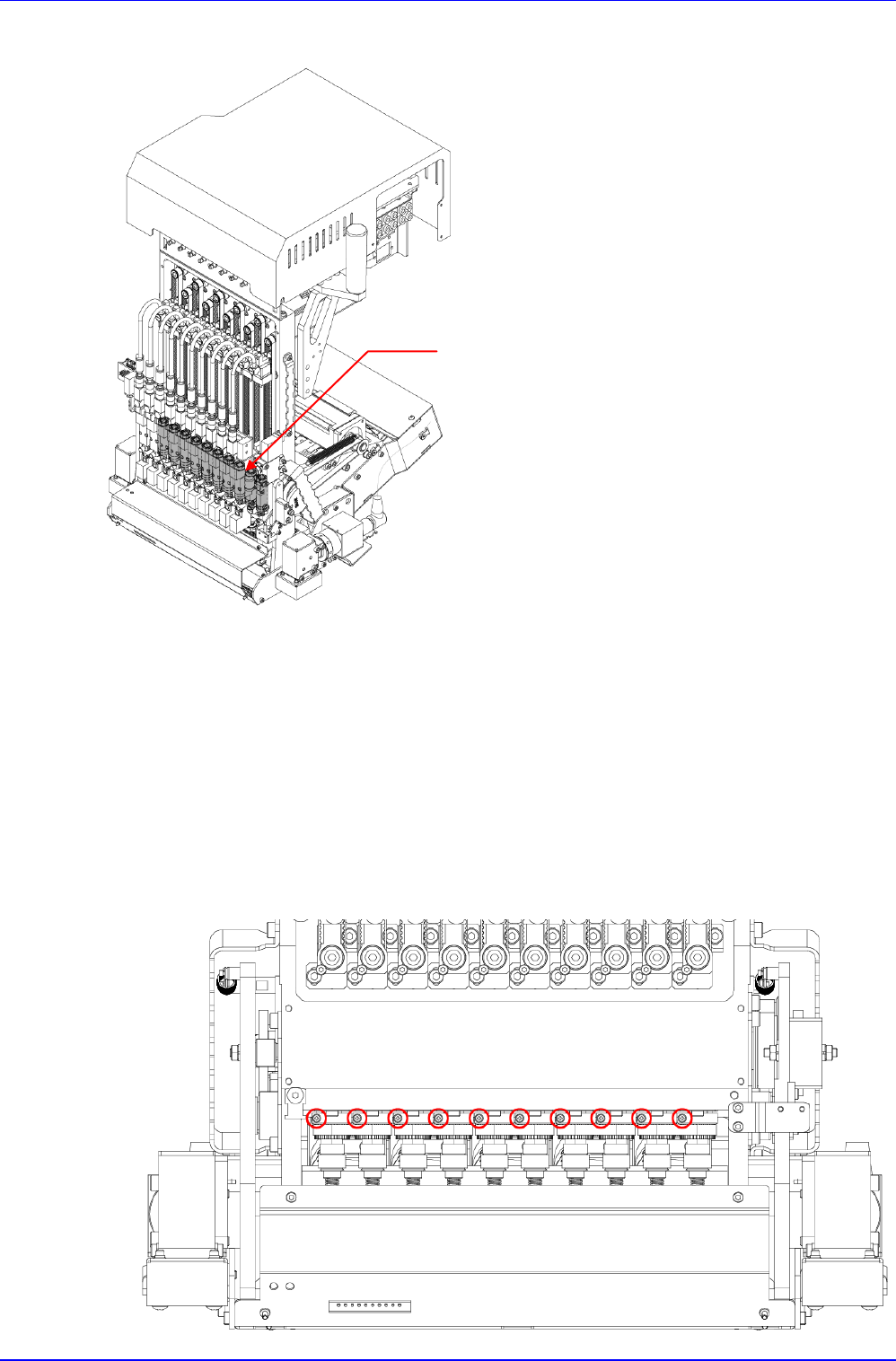

5. 拧开Bearing Plate的固定螺丝后，按照下图拆卸。

6. 更换新Housing。

参考

Housing 的 Part No.是?????????。

Clamp

Belt

Pulley

Bearing

Spindle housing cap

Spindle housing

Spline Nut

Bearing

Ball Spline Bush

Plate
