Advanced High Spee d F lexible Mounter 12 7. 参阅 Housing 的更换步 骤后，按照拆卸过 程的相反顺序进行 组装。
Head
11
4. 拧开Pulley Clamp的固定螺丝后，拆下Clmap与Pulley及belt。
5. 拧开Bearing Plate的固定螺丝后，按照下图拆卸。
6. 更换新Housing。
参考
Housing 的 Part No.是?????????。
Clamp
Belt
Pulley
Bearing
Spindle housing cap
Spindle housing
Spline Nut
Bearing
Bearing
Ball Spline Bush
Plate
Advanced High Speed Flexible Mounter
12
7. 参阅Housing的更换步骤后，按照拆卸过程的相反顺序进行组装。
Head
13
4.4. Flying Vision
4.4.1. Flying IO Board
4.4.1.1. 必要工具
T Wrench (其他提供工具) or Hex Wrench
扳手 or 力矩扳手

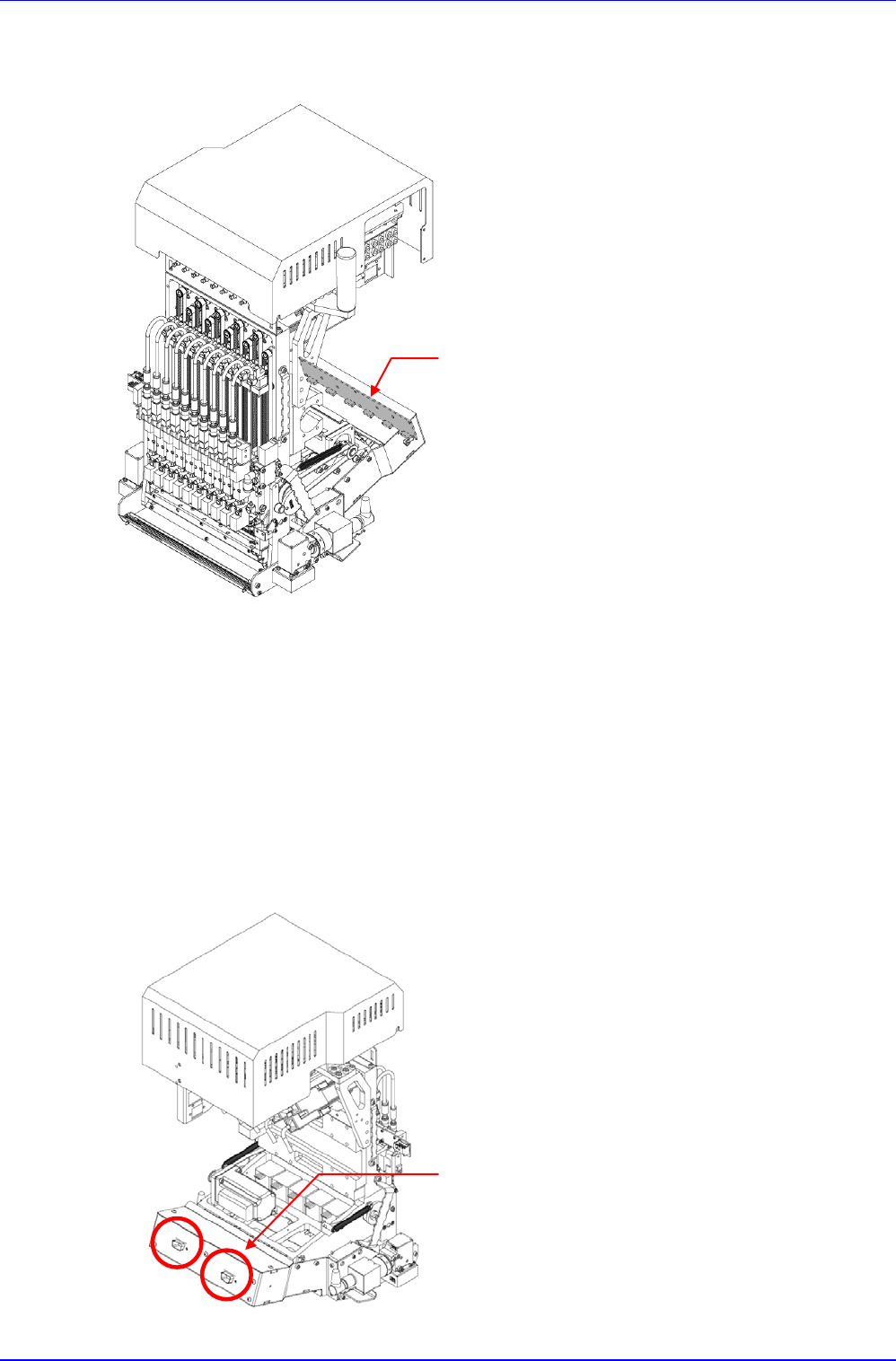

4.4.1.2. Flying IO Board 更换步骤
1. 操作示教框把贴装头模块(Head Module)移动到设备正面。
2. 正常结束PC后，关闭(OFF)设备正面的主开关(Main Switch)。
3. 拆下连接到Flying IO Board的连接器。
Connector
Flying IO Board
