Head
15
4.4.2. Flying Camera
4.4.2.1. 必要工具
T Wrench (其他提供工具) or Hex Wrench
扳手 or 力矩扳手

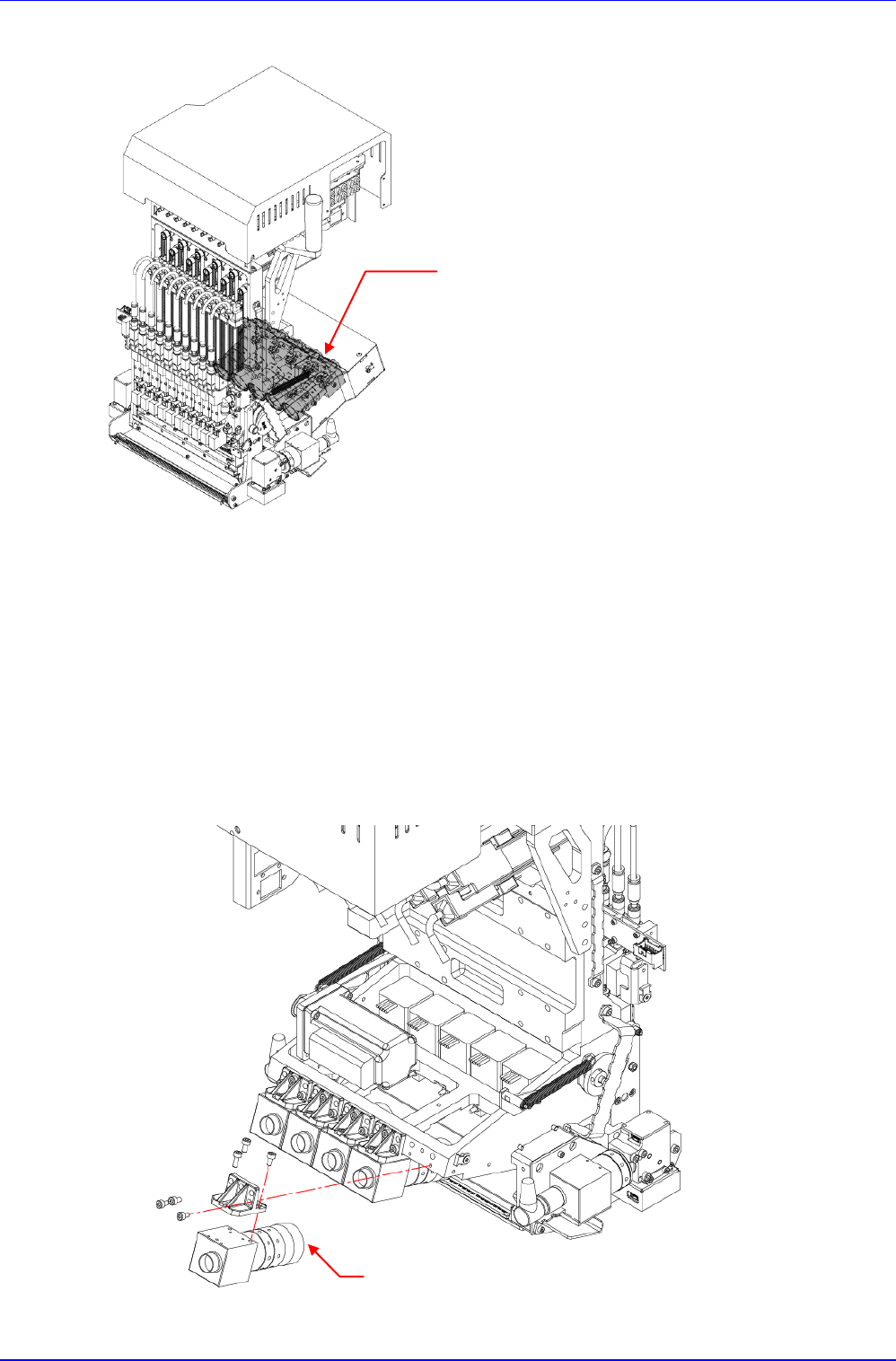

4.4.2.2. Flying Camera 更换步骤
1. 执行到Flying IO Board更换步骤的步骤 。
2. 为了更换需要更换的相机而拆下连接到Board的电缆。
3. 拧开相机(Camera)的固定螺丝后拆下。
4. 更换新相机。
Flying Camera
Camera
Advanced High Speed Flexible Mounter
16
参考
相机的 Part No.是 J91851018A。
5. 组装时，把相机插入固定销并对齐后利用固定螺丝组装，然后连接电缆。
6. 打开设备正面的主开关(Main Switch)后，启动PC。
7. 请在替换的摄像机头部上贴装Calibration Tool (CNT20)。
8. 为了把Calibration Tool移动到Align高度，请执行如下过程。
2
1
3
4
5
Head
17
“Parts” 对话框中选择任意部件(1005)后点击<Edit>按钮，执行“Part Editor”对话框。
点击<Move> 按钮后, 再点击<Prepare Aligne Test>按钮
1
2
3
4
5
