Advanced High Spee d F lexible Mounter 22 4.4.4. Flying 照明部 4.4.4.1. 所需工具 T 型扳手 ( 其它随机工具 ) 或六角扳手 4.4.4.2. Outer A Board 更换步骤 1. 操作示教框把贴装头模 块 (Head Module) 移动到 设备正面。 2. 正常结束 PC 后，关闭 设备正面的主开关 ( Main S witch ) 。 3. 拧开 Out…
Head
21

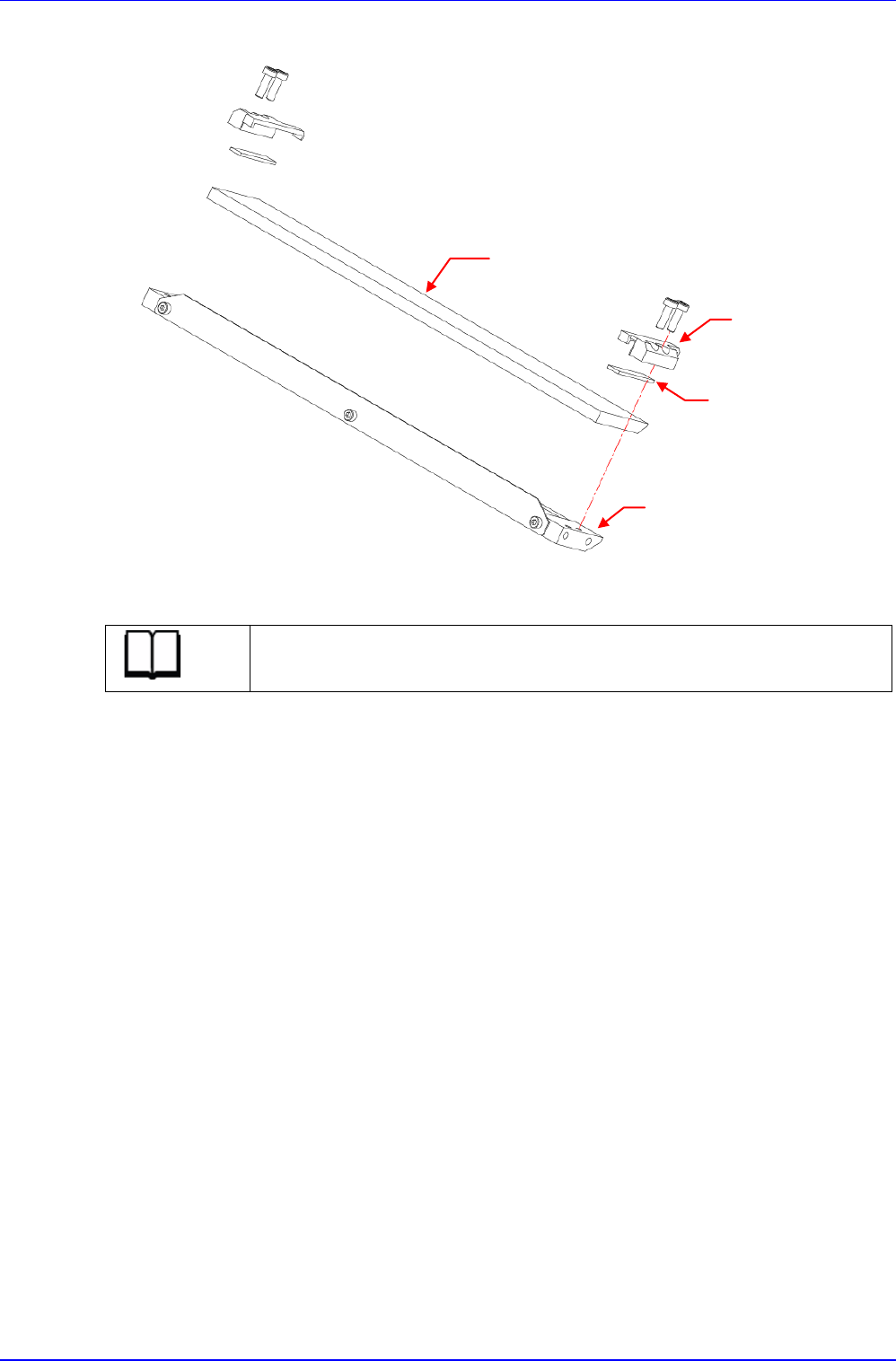

4. 拧开Mirror的固定螺丝后拆下。
5. 更换新mirror。
参考
Mirror 的 Part No.是 EP12-000030A
6. 按照拆卸过程的相反顺序进行组装。
7. 实行Light Mapping。
Clamp
Mirror
Bracket
Plate
Advanced High Speed Flexible Mounter
22
4.4.4. Flying 照明部
4.4.4.1. 所需工具
T 型扳手(其它随机工具)或六角扳手
4.4.4.2. Outer A Board 更换步骤
1. 操作示教框把贴装头模块(Head Module)移动到设备正面。
2. 正常结束PC后，关闭设备正面的主开关(Main Switch)。
3. 拧开Outer Bracket的固定螺丝后拆下 。

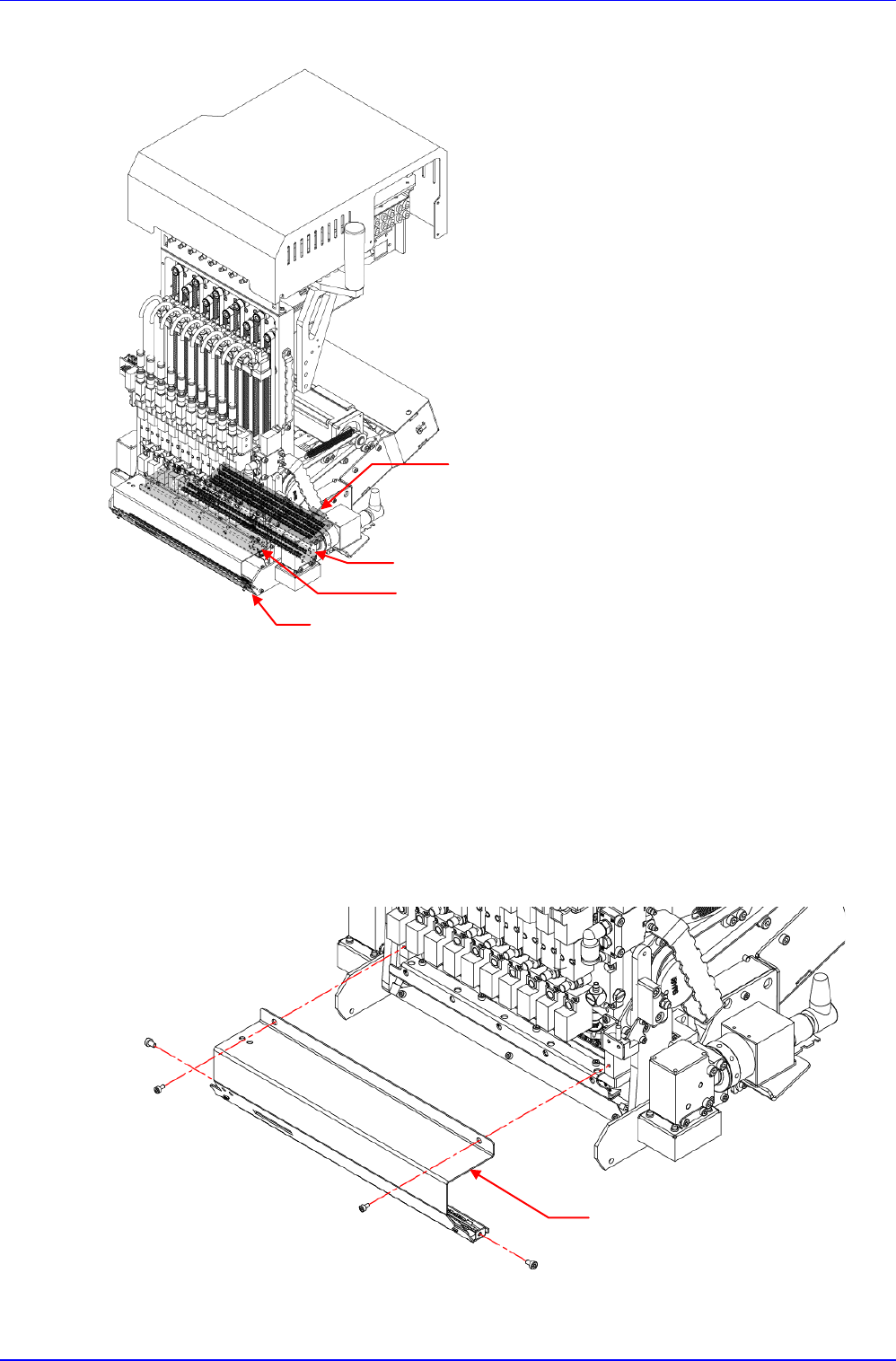

Outer A Illumination
Outer B Illumination
Coaxial Illumination
Side Illumination
Outer Bracket
Head
23

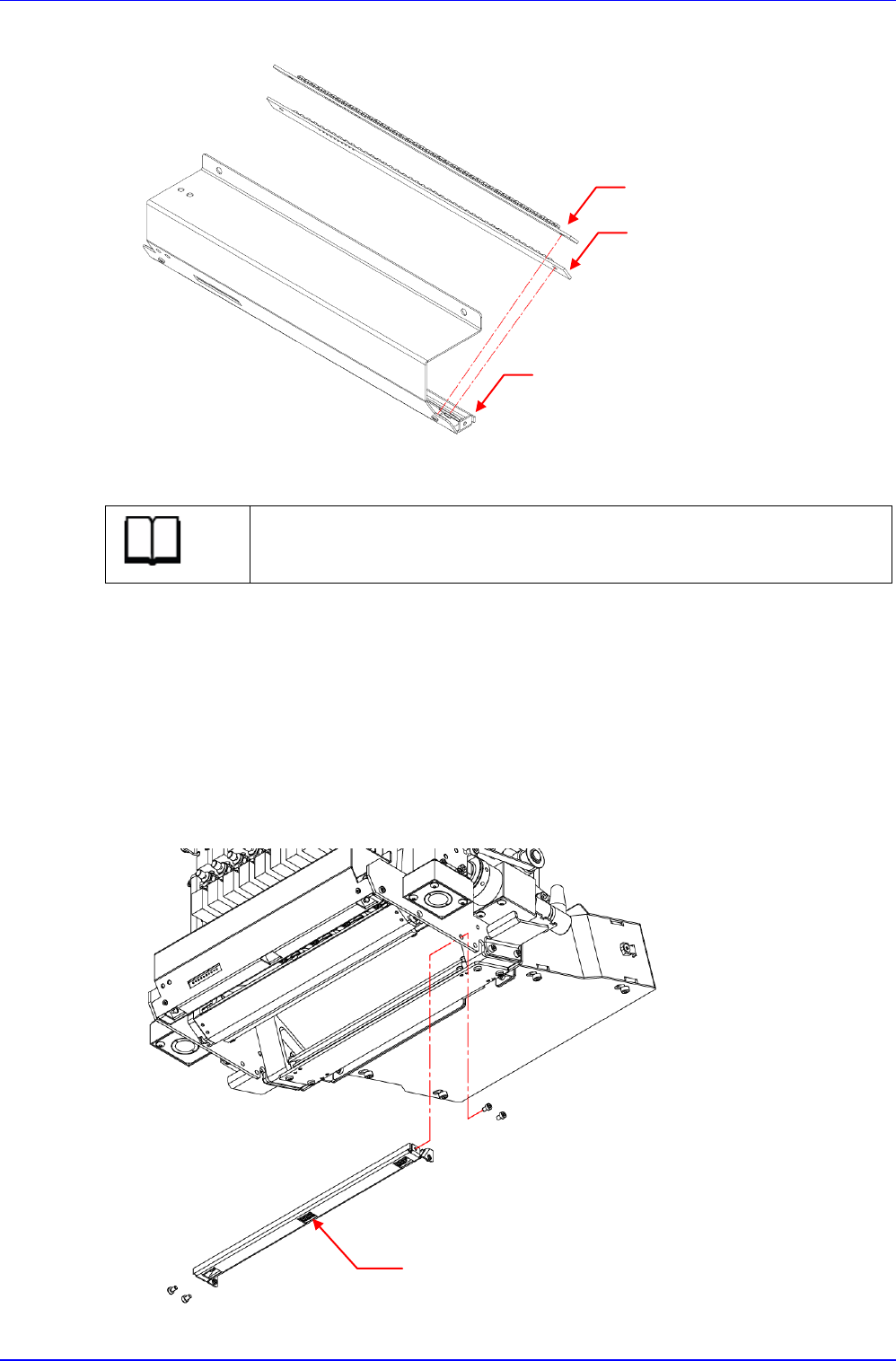

4. 拧开Outer Board的固定螺丝后拆下 。
5. 更换新board。
参考
Board A
的
Part No.
是
AM03-005090A
Board B 的 Part No.是 AM03-005089A
6. 按照拆卸过程的相反顺序进行组装。
7. 实行Light Mapping。
4.4.4.3. Outer B Board 更换步骤
1. 操作示教框把贴装头模块(Head Module)移动到设备正面。
2. 正常结束PC后，关闭设备正面的主开关(Main Switch)。
3. 拧开Outer Bracket的固定螺丝后拆下 。
Board A
Board B
Outer Bracket
Outer Bracket
