6|功能描述
6.3 本手册中的主要术词的定义
6.3.1 页面
页面是指你可以进行设置和读值的窗口。 这些页面始终会占据整个屏幕。 他
们可以被分为：
– 开始页面
– 输入页面
– 设置页面

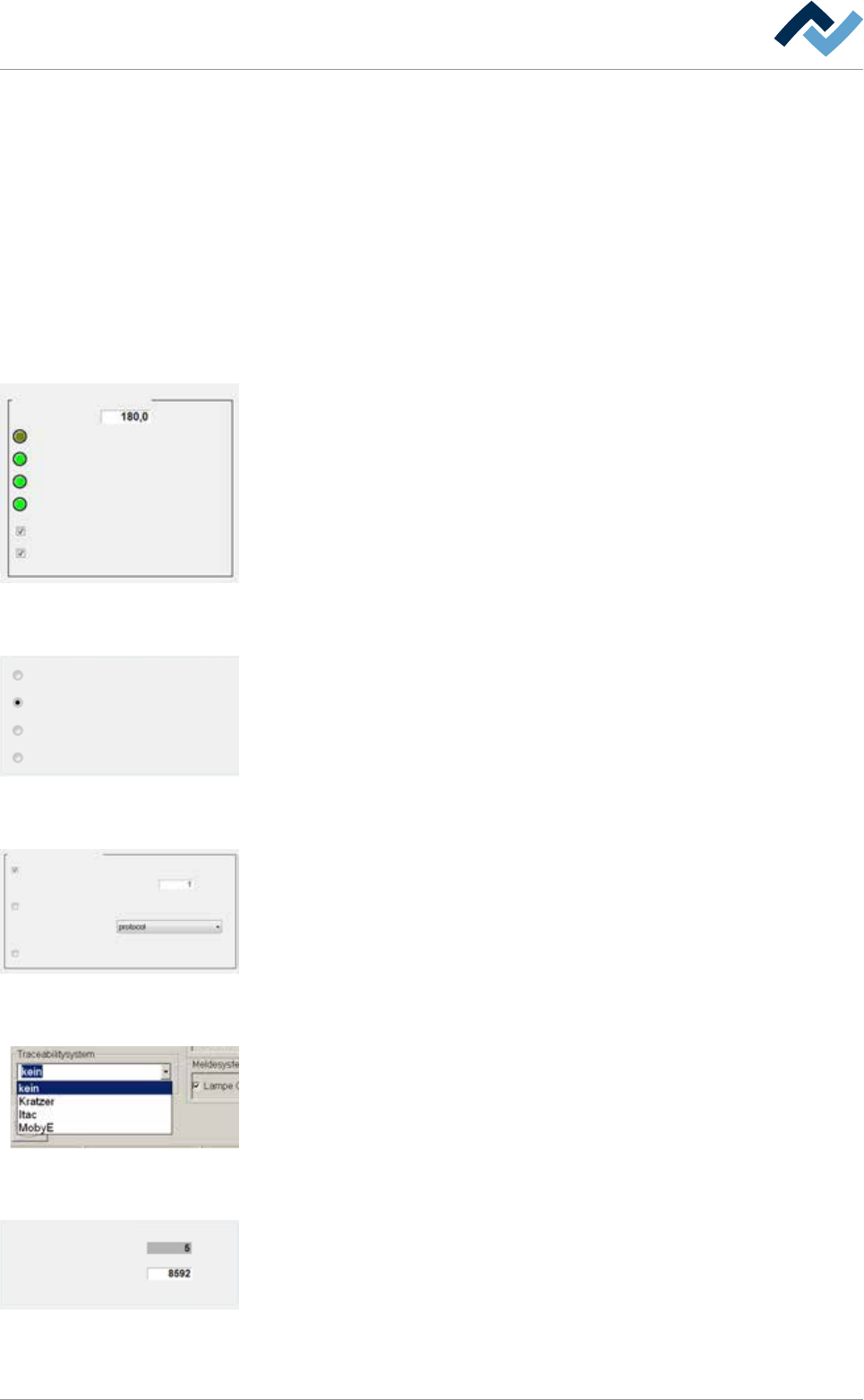

6.3.2 显示框
冷水循环
启动时间
冷却系统打开
冷却系统准备就绪
压缩机工作
冷水箱液位ok
检测冷水箱液位ok
外部水循环 2泄漏监测启用
s
这些显示框会始终显示在页面中。 他们将各个元素综合在一个框里。 在左边
的例子中，输入区域、状态显示和冷水循环的复选框就被综合在一个显示框
中。
6.3.3 单选按钮
实际月份
过去的2个月
过去的6个月
过去的12个月
单选按钮是圆形的，并且总是以一组选项的形式出现。 各个选项不受其它选
项的影响。 只可以单独被启动。
6.3.4 复选框
数据格式
每片记录
带文件名条码
每天存储基本信息
文件扩展名
一片板一个记录
可以通过单击激活复选框。在激活复选框时，出现一个对号。这样也可以激活
对应的功能。
6.3.5 下拉菜单
一个下拉菜单包含几个输入项，每一个选项都可能通过点击右边的三角形而选
定。被选择的输入项会显示为蓝色。
6.3.6 输入框和显示区框
功率
当前功率
耗电量
输入框的底色始终是白色的。 通常情况下，在点击了这些输入框之后会打开
一个数字键盘，用这些数字键盘来输入各项值。
显示框会始终以彩色显示出来或者呈现灰色的底色。 你不能对显示框进行修
改只能读取已经设定好的值。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 109/600
6|功能描述
6.3.7 功能和对话描述
配置
用户管理
日志
文件路径
常规设置
设置
用户 维护模式
预热
焊接模块
出板
默认
11
1
功能和对话的描述始终以方括号来标记；例如
– [配置]
– [用户管理]
– [文件路径]
– [日志]
6.3.8 按钮
通常情况下，这些按钮是方形的，极少情况下，会包含一些的图标或文字，对
功能进行说明。 按钮有以下功能：
– 点击按钮可以启动或关闭模块。
– 点击相应的按钮可以打开或关闭对话页面。
– 执行其它功能。
在按钮中还有可能显示出更多的信息，比如，输送轨道的数量。
按钮可能会被显示为多种颜色。 每一个颜色都代表一个设定的功能。 可能会
有以下颜色：
– 灰色：
– 红色：
– 黄色：
– 绿色：
– 橙色：
本说明手册会始终在首要位置对按钮在不同颜色下代表的功能进行描述。
6.3.9 操作说明
操作说明中包含了:
– 应该采取的措施参考
或者
– 通过一切办法遵守的说明。
操作说明结构安排如下：
ü 这个符号是指:
实施一项措施的或者
ü
措施的
目标的先决条件。
a) 这个符号是指：
措施的
描述
ð 这个符号是指：
中间结果
。
ð 这个符号是指：
结果
。
举个例子：调整压力
ü 移除板盖。
a) 将(A)空气压力调节器调到2.5 巴。
ð 在屏幕上的符号变为绿色。
b) 重新安装上板盖。
ð 正确地设定空气压力。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 110/600
6|功能描述
6.4 查看控制程序
通过控制软件对控制过程进行可视化和操作。其能够方便所有工作流程的操作
和监控。
用户界面的起始点始终是基础对话框。这是一个启动窗口，可从该窗口方便地
切换到其他对话框中。该基础对话框中，将以示意图的形式显示机器及其各个
模块。
维护模式
图30:
控制软件的基础对话框
提示
不同的描述
这个文件对所有功能进行了描述 - 也可能包括那些你的机器设备不支持的功
能。 出于这个原因，你看到的机器的介绍可能与你手边的功能描述不同。
在上述示例中将机器划分为以下区域：
– 上下部区域
– 上面展示的示例中的传送带有四个传送带轨道。
