6|功能描述
6.8 程序记录器
过程记录器用于记录读数，并以图象方式显示这些所记录的测量结果。你们可
以过滤掉个别读数，以使图象更加清晰。自动保存读数和以后可以检索和打印
作比较。
提示
可以做任何修改吗？
进入这个页面需要拥有[制程纪录器]用户权利。 如果没有以用户名和密码登
录，这些设置就只能被查看。在这种情况下，应在键盘上按下[ESC 退出]键，或
者在要求输入密码的时候点击[取消]按钮。

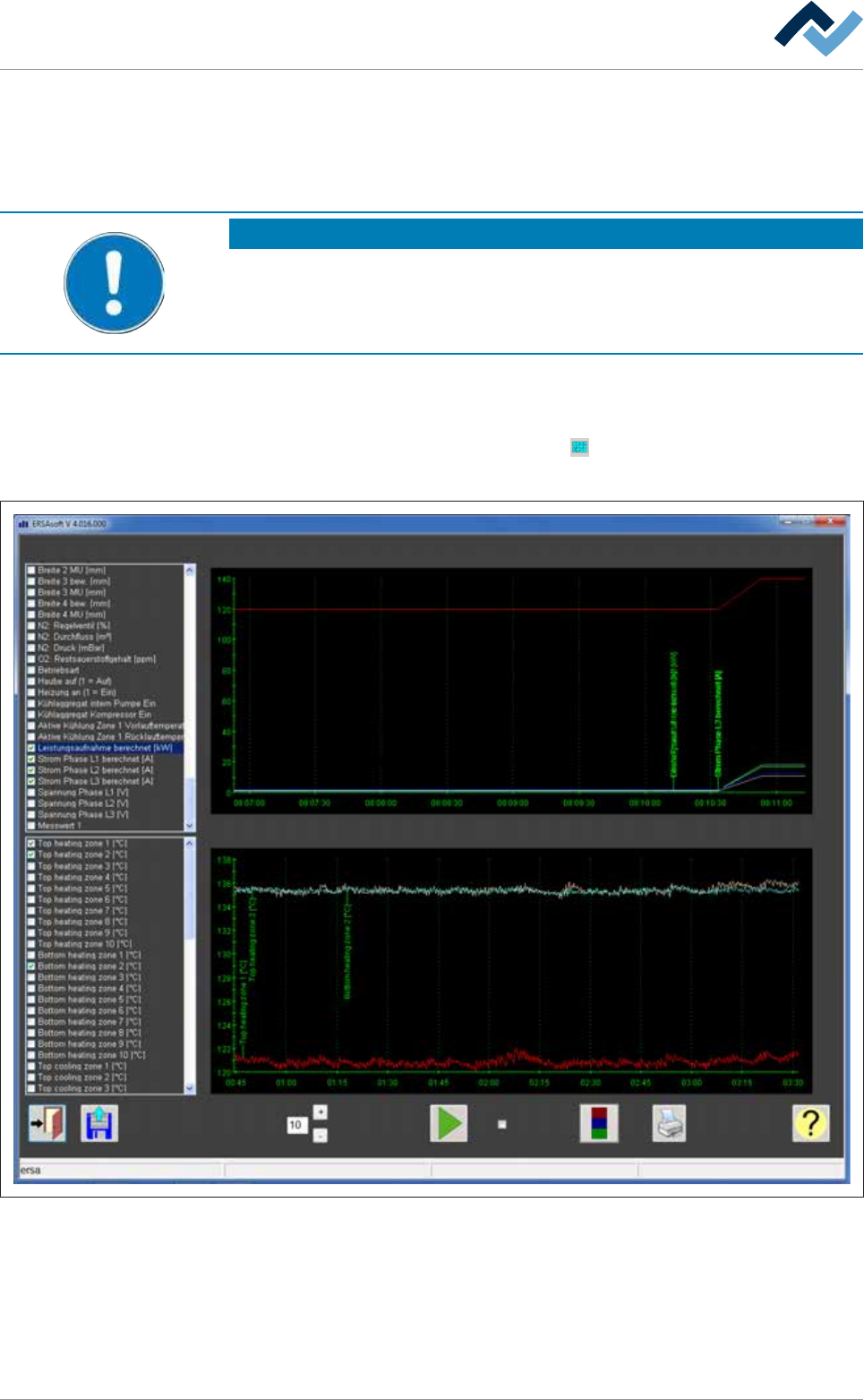

打开[制程纪录器] 对话框
ü 打开一个对话框：
a) 在开始对话框中的顶部工具栏里点击
按钮。
ð 打开[制程纪录器]:
制程纪录器
编辑对话框
间隔
放大
维护模式
图42:
对话框 [制程纪录器]。根据机器的具体配备，此处的显示可能和实际显示会有差异。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 146/600
6|功能描述

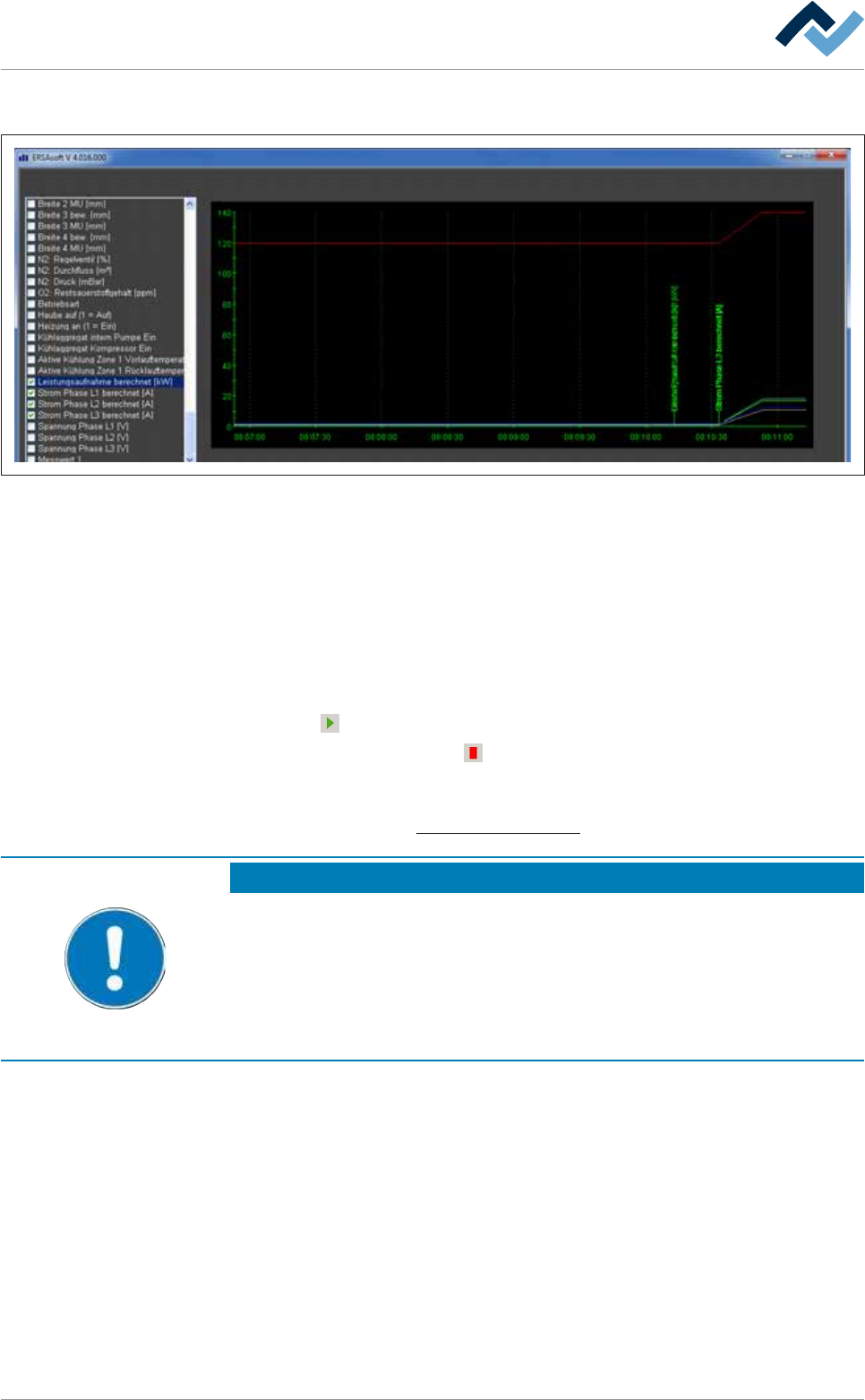

6.8.1 [程序记录器]页面的顶框。
制程纪录器
编辑对话框
维护模式
间隔 放大
图43:
对话框 [制程纪录器]。根据机器的具体配备，此处的显示可能和实际显示会有差异。
记录和图形显示读数
左边的窗口反映的是机器的配置。在这个窗口里有可以选择要显示的值的复选
框。选定的当前的读数会在右边的窗口中显示出来。
ü 记录和图形显示读数:
a) 在左边的窗口中，选择要显示的读数。
b) 在底部工具栏，点击输入栏[间隔] 并输入一个测量周期值，以[秒]为单
位。
c) 点击
按钮。
ð 开始记录。按钮将变成
。这时读数会以图像的形式显示在顶部框中。同
时，这些读数还会自动地被保存在一个文件中。一旦这个文件满了之后，
会自动关闭并创建一个新的文件。
为此请同样阅读章节[文件路径]编辑页面 [
}125]。
提示
在哪可以找到数据：
系统会自动的按照时间的前后顺序为文件命名，这些文件会被存储在对应的文件
夹和子文件夹里： [年]\[月]\[文件名.trend]。 这样，它们可以在任何时间被
重新分配。 文件名生成格式：
2009_05_11_06_51_49.trend - 文件被创建于2009年5月11日06点51分49秒
文件最大容量约为150kB. 在[间隔]输入区域里设定的测量周期最短，文件就最
快达到最大容量，就要创建更多的文件。
放大功能
ü 更清楚地查看图像：
a) 点击 [放大]复选框。
ð 放大功能被激活。
b) 用鼠标点击图像上想要的部分，按住鼠标键，拖拽出想要的区域。
c) 放开鼠标键。 此时选定的区域被放大显示出来。 如果需要，可以重新几
次这样的操作，直到达到放大极限。
d) 再次点击 [放大]复选框。
ð 复选标记消失，图像回到原解析度。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 147/600
6|功能描述
打印功能
ü 打印一个图像
a) 点击底部工具栏里的
按钮。
ð 打印对话页面会被打开： 在进行打印程序时，还要考虑到之前选择的
放大区域。
b) 按照屏幕上的说明进行操作。
提示
为什么出现了两个打印对话页面？
如果处理数据既出现在上部窗口又出现在下部窗口中，打印页面就被显示了两
次：一次为上部窗口，一次为下部窗口。 如果有其中一个窗口没有被打印出
来，你可以删除相关的打印对话页面。
