6|功能描述 6.8.2 [程序记录器]页面的底部框 您可提前在该窗口中将所记录的生产过程数据导入，并通过图表显示。 制程纪录器 编辑对话框 维护模式 间隔 放大 图44: 对话框 [制程纪录器]。根据机器的具体配备，此处的显示可能和实际显示会有差异。 导入和图像显示数据 ü 导入和图像显示数据: a) 点击 按钮。 ð 打开一个选择对话框。 b) 在其上面双击一个选择文件。 ð 导入数据。 c) 在左边的窗口中，选择要显示的读数…
6|功能描述
打印功能
ü 打印一个图像
a) 点击底部工具栏里的
按钮。
ð 打印对话页面会被打开： 在进行打印程序时，还要考虑到之前选择的
放大区域。
b) 按照屏幕上的说明进行操作。
提示
为什么出现了两个打印对话页面？
如果处理数据既出现在上部窗口又出现在下部窗口中，打印页面就被显示了两
次：一次为上部窗口，一次为下部窗口。 如果有其中一个窗口没有被打印出
来，你可以删除相关的打印对话页面。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 148/600
6|功能描述
6.8.2 [程序记录器]页面的底部框
您可提前在该窗口中将所记录的生产过程数据导入，并通过图表显示。
制程纪录器
编辑对话框
维护模式
间隔 放大

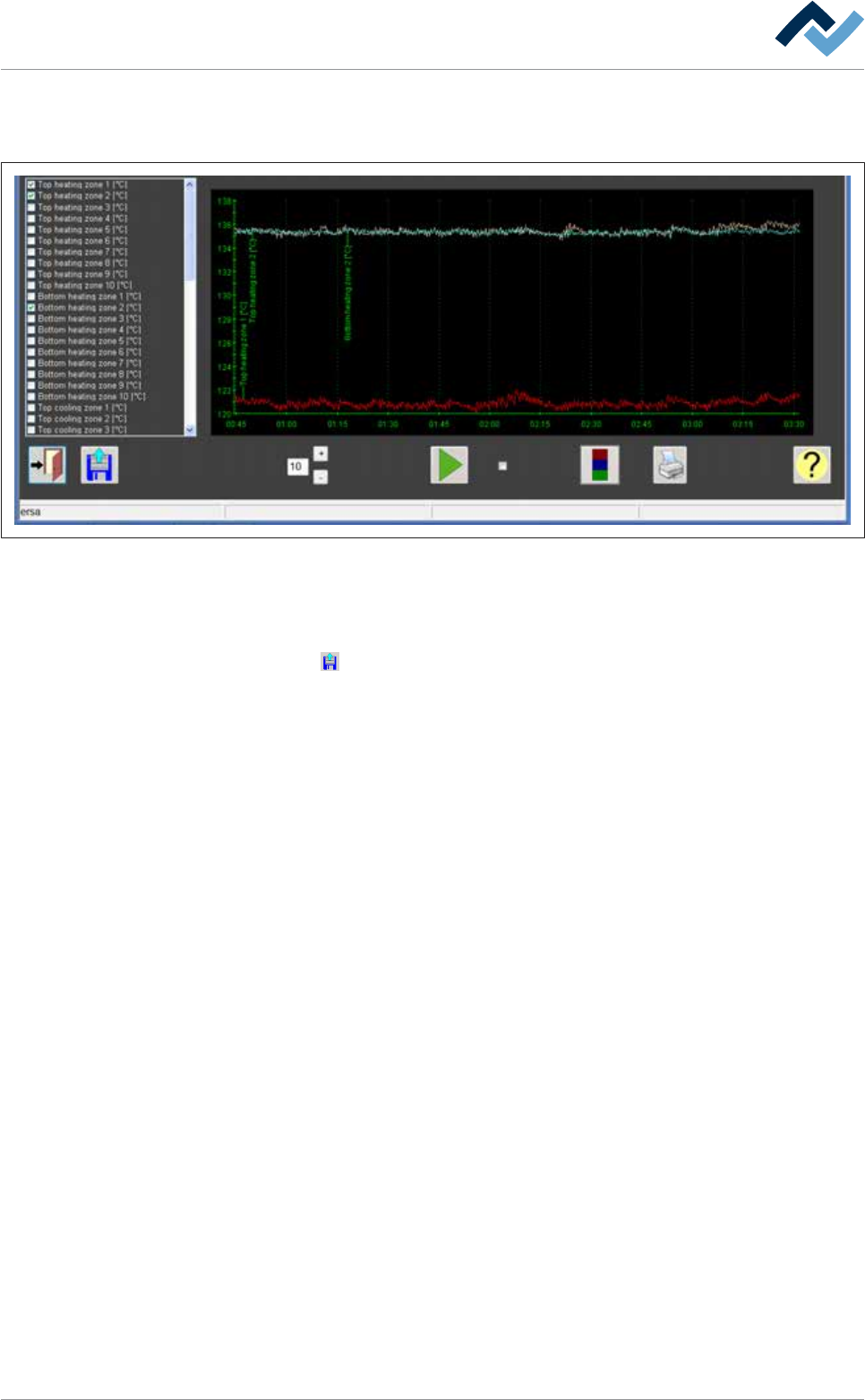

图44:
