6|功能描述 6.9.7 [PCB 检测]编辑页面 您可在该对话框中进行板子检测设置。可以选择为每个传送带轨道提供一个板 子检测装置。为此请同样阅读章节 输入对话框 [PCB 检测 ] [ } 283] 。 ü 打开输入对话框 [板子检测]： a) 在对话框 [常规] 顶部工具栏中点击按键 。 ð 输入对话框 [板子检测] 将会打开： PCB送出 板子 进板 传输轨道 2 传输轨道 1 传输轨道 1 传输轨道 2 传输轨道 3 传…
6|功能描述
[氮气-残氧量] 框
维护模式
氮气-残氧量 测量点 1 测量点 1
安装位置 安装位置 安装位置
回流区 在第2区 在第4区
氮气开 氮气开 氮气开
N2最小设定值 N2最小设定值 N2最小设定值
含氧分析仪打开 含氧分析仪打开 含氧分析仪打开
氧气控制 氧气控制 氧气控制
残氧量设定值 残氧量设定值 残氧量设定值
含氧量公差+ 含氧量公差+ 含氧量公差+
含氧量公差- 含氧量公差- 含氧量公差-
ppm
ppm
ppm ppm
ppm
ppm
ppm
ppm
ppm
含氧量(O2) 含氧量(O2) 含氧量(O2)
显示框 [安装位置] 提供测量值传感器的安装位置信息，比如 [回流区]。
ü 激活氮气输送：
a) 激活复选框 [氮气开]。
ð 现在激活了氮气输送。输入框 [N2最小设定值] 改变其背景色，可以
编辑。
b) 点击输入框 [N2最小设定值]，并输入一个 N2 阀门设定值，单位为[%]。
ð 如果激活了焊接程序，则打开有该设定值的阀门。
ü 接通残氧量分析仪（选装件）：
a) 激活复选框 [含氧分析仪打开]，以接通残氧量分析仪。
ð 复选框 [氧气控制] 现在可编辑，并且可以激活。
b) 激活复选框 [氧气控制]。
ð 残氧量调节装置现在已激活，由调节装置控制阀门的设定值。[含氧量
(O2)] 框中的输入框改变其背景色，可以编辑。
[含氧量(O2)] 框
ü 输入残氧量调节装置的设定值和公差极限：
a) 点击输入框 [残氧量设定值]，输入所需的残氧含量设定值，单位为
[ppm]，比如 [200 ppm]。
b) 点击输入框 [含氧量公差+] 和 [含氧量公差-]，输入公差极限，单位为
[ppm]。
ð 调节装置现在将残氧含量设置为 200 ppm。在超过或低于公差极限时，会
显示信息。
额外的测量位置（选项）
可以选择安装有或没有剩余氧气测量功能的额外测量位置。按上述方法进行操
作。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 166/600
6|功能描述
6.9.7 [PCB 检测]编辑页面
您可在该对话框中进行板子检测设置。可以选择为每个传送带轨道提供一个板
子检测装置。为此请同样阅读章节 输入对话框 [PCB 检测] [
}283]。
ü 打开输入对话框 [板子检测]：
a) 在对话框 [常规] 顶部工具栏中点击按键 。
ð 输入对话框 [板子检测] 将会打开：
PCB送出
板子 进板
传输轨道 2
传输轨道 1传输轨道 1
传输轨道 2
传输轨道 3 传输轨道 3
传输轨道 4 传输轨道 4
传送4轨长度
传送3轨长度
传送2轨长度
传送1轨长度 传送1轨长度
传送2轨长度
传送3轨长度
传送4轨长度
断开延迟
启用
1轨关闭延时 1轨关闭延时
2轨关闭延时 2轨关闭延时
3轨关闭延时 3轨关闭延时
4轨关闭延时 4轨关闭延时
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
长度 长度
长度长度
长度长度
长度长度
启用 启用
启用 启用
启用 启用
启用 启用
维护模式

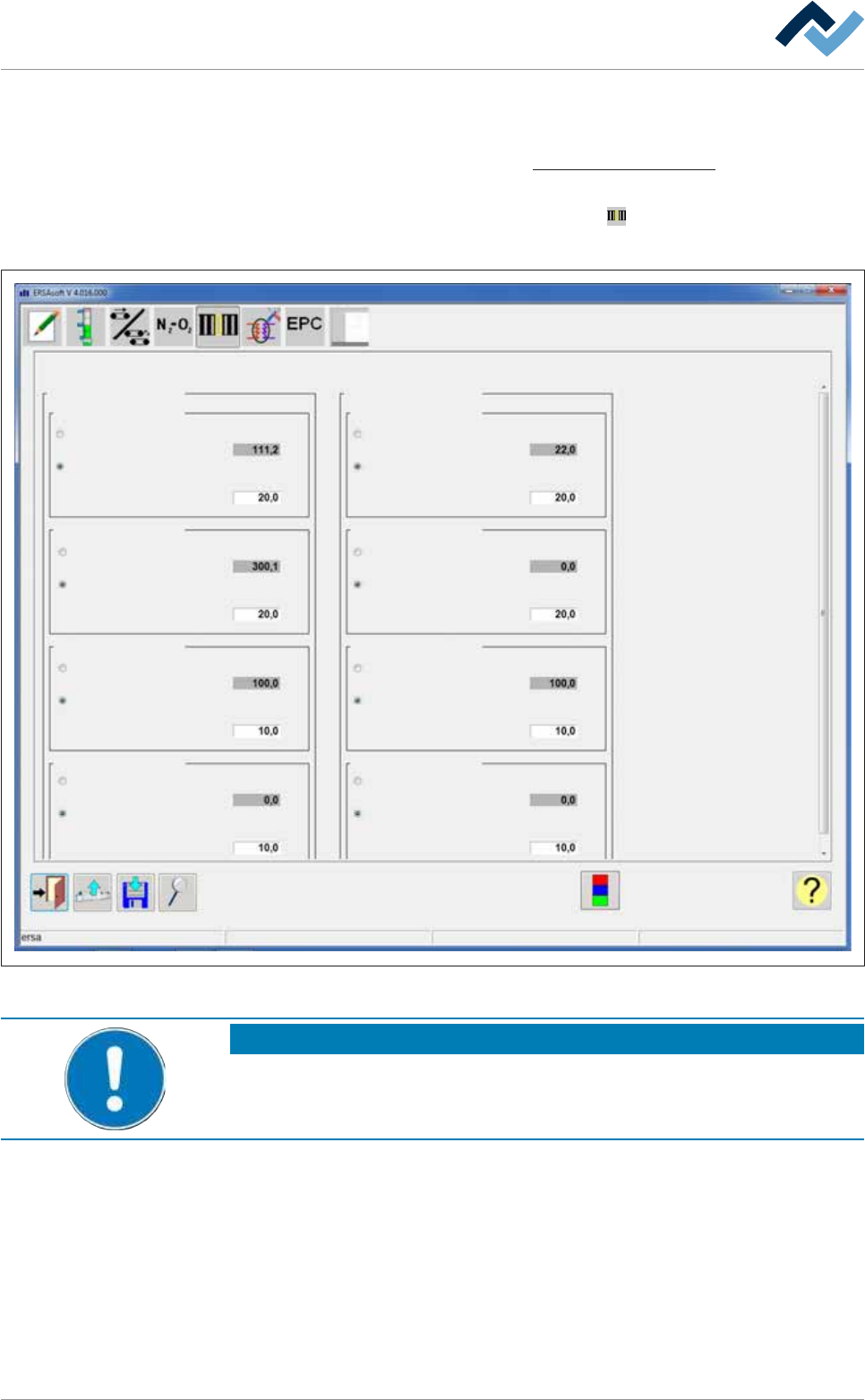

图50:
输入对话框 [板子检测]
提示
各个功能相互排斥！
[长度 激活] 和 [断开延迟 激活]单选按钮可以被启动，但是相互排斥。 这是
指你不能同时启动两个功能。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 167/600
6|功能描述
[板子 入口]框
维护模式
PCB送出
板子 进板
传输轨道 2
传输轨道 1传输轨道 1
传输轨道 2
传输轨道 3 传输轨道 3
传输轨道 4 传输轨道 4
传送4轨长度
传送3轨长度
传送2轨长度
传送1轨长度 传送1轨长度
传送2轨长度
传送3轨长度
传送4轨长度
断开延迟
启用
1轨关闭延时 1轨关闭延时
2轨关闭延时 2轨关闭延时
3轨关闭延时 3轨关闭延时
4轨关闭延时 4轨关闭延时
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
长度 长度
长度长度
长度长度
长度长度
启用 启用
启用 启用
启用 启用
启用 启用
使用以下设置，当...
– ...上游输送器比机器上的输送器运行的更快的时候。
– ...同一批电路板会在大致上拥有一样的长度。
ü 设置 [长度 激活]功能：
a) 激活[长度 激活]单选按钮。
ð [传送1轨长度]输入区域可改变其背景颜色并可对输入区域进行编辑。
b) 点击输入区域并输入PCB长度，单位为[mm]， 例如 200 mm。
ð 此时控制系统会作出以下操作：
ð 如果PCB的长度小于输入的值，这个值会由控制系统自动设定为[200
mm]。
c) 如果PCB的长度大于输入的值，这个值会由控制系统自动设定为实际值。
ð 请查看以下图示：
mm
400 300 200 100 0
图51:
在[有效长度]设置下PCB检测的运行情况
使用以下设置，当...
– ...上游输送器的运行速度与机器输送器的运行速度一样或更慢时
– ...电路板有孔和缺口
– ...一批中的电路板在长度上有不同。
ü 设置[断开延迟 激活]功能：
a) 激活[断开延迟 激活]单选按钮。
ð [1轨关闭延时]输入区域可改变背景颜色并可对输入区域进行编辑。
b) 点击输入区域并输入关机延迟的值，单位为[mm]， 例如 100 mm。
ð 此时控制系统会作出以下操作：
ð 少于100 mm的缺口和穿孔忽略不计。
ð 这种方式可以保证电路板作为一个整体单元被检测，不用管缺口的问
题。 但是，在这种情况下，两个电路板之间的距离必须大于输入在[1
轨关闭延时]输入区域的值。
ð 请查看以下图示：
