6|功能描述
6.9.7 [PCB 检测]编辑页面
您可在该对话框中进行板子检测设置。可以选择为每个传送带轨道提供一个板
子检测装置。为此请同样阅读章节 输入对话框 [PCB 检测] [
}283]。
ü 打开输入对话框 [板子检测]：
a) 在对话框 [常规] 顶部工具栏中点击按键 。
ð 输入对话框 [板子检测] 将会打开：
PCB送出
板子 进板
传输轨道 2
传输轨道 1传输轨道 1
传输轨道 2
传输轨道 3 传输轨道 3
传输轨道 4 传输轨道 4
传送4轨长度
传送3轨长度
传送2轨长度
传送1轨长度 传送1轨长度
传送2轨长度
传送3轨长度
传送4轨长度
断开延迟
启用
1轨关闭延时 1轨关闭延时
2轨关闭延时 2轨关闭延时
3轨关闭延时 3轨关闭延时
4轨关闭延时 4轨关闭延时
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
长度 长度
长度长度
长度长度
长度长度
启用 启用
启用 启用
启用 启用
启用 启用
维护模式
图50:
输入对话框 [板子检测]
提示
各个功能相互排斥！
[长度 激活] 和 [断开延迟 激活]单选按钮可以被启动，但是相互排斥。 这是
指你不能同时启动两个功能。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 167/600
6|功能描述
[板子 入口]框
维护模式
PCB送出
板子 进板
传输轨道 2
传输轨道 1传输轨道 1
传输轨道 2
传输轨道 3 传输轨道 3
传输轨道 4 传输轨道 4
传送4轨长度
传送3轨长度
传送2轨长度
传送1轨长度 传送1轨长度
传送2轨长度
传送3轨长度
传送4轨长度
断开延迟
启用
1轨关闭延时 1轨关闭延时
2轨关闭延时 2轨关闭延时
3轨关闭延时 3轨关闭延时
4轨关闭延时 4轨关闭延时
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
长度 长度
长度长度
长度长度
长度长度
启用 启用
启用 启用
启用 启用
启用 启用
使用以下设置，当...
– ...上游输送器比机器上的输送器运行的更快的时候。
– ...同一批电路板会在大致上拥有一样的长度。
ü 设置 [长度 激活]功能：
a) 激活[长度 激活]单选按钮。
ð [传送1轨长度]输入区域可改变其背景颜色并可对输入区域进行编辑。
b) 点击输入区域并输入PCB长度，单位为[mm]， 例如 200 mm。
ð 此时控制系统会作出以下操作：
ð 如果PCB的长度小于输入的值，这个值会由控制系统自动设定为[200
mm]。
c) 如果PCB的长度大于输入的值，这个值会由控制系统自动设定为实际值。
ð 请查看以下图示：
mm
400 300 200 100 0
图51:
在[有效长度]设置下PCB检测的运行情况
使用以下设置，当...
– ...上游输送器的运行速度与机器输送器的运行速度一样或更慢时
– ...电路板有孔和缺口
– ...一批中的电路板在长度上有不同。
ü 设置[断开延迟 激活]功能：
a) 激活[断开延迟 激活]单选按钮。
ð [1轨关闭延时]输入区域可改变背景颜色并可对输入区域进行编辑。
b) 点击输入区域并输入关机延迟的值，单位为[mm]， 例如 100 mm。
ð 此时控制系统会作出以下操作：
ð 少于100 mm的缺口和穿孔忽略不计。
ð 这种方式可以保证电路板作为一个整体单元被检测，不用管缺口的问
题。 但是，在这种情况下，两个电路板之间的距离必须大于输入在[1
轨关闭延时]输入区域的值。

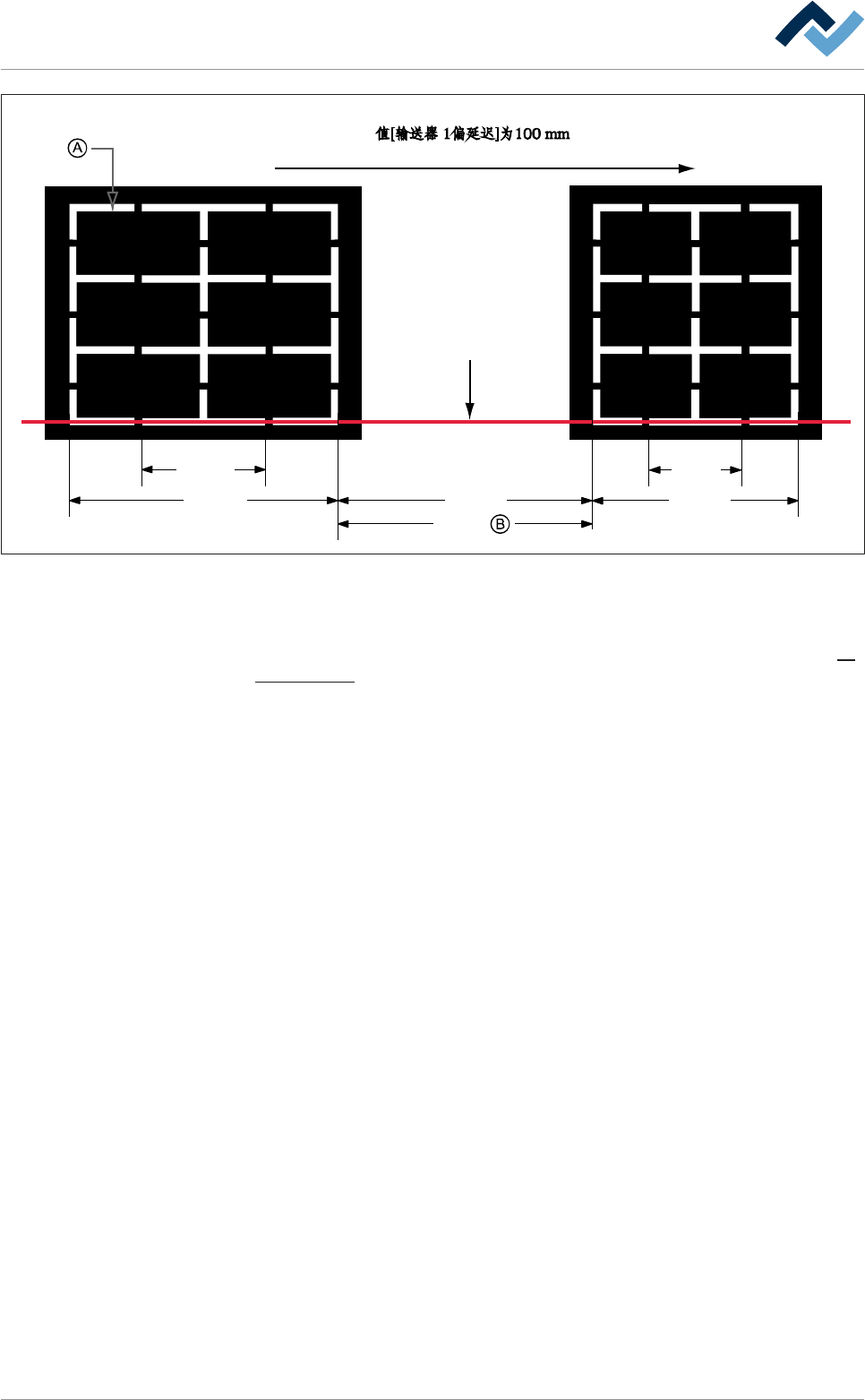

ð 请查看以下图示：
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 168/600
6|功能描述
160
60
80
200
传送方向
传感器的检测过程
130
距离
孔
缺口，
图52:
在[有效长度]设置下PCB检测的运行情况
[板子 出口]框
如果没有出现这个框，就需要修改一个设置。 有关这方面的说明，请阅读常
规默认设置 [}304]章节中的内容。
PCB的检测原则会采用[板子 入口]中的一个。 多数情况下，下游的输送器会
比机器上的输送器运行的更快。 因此，应选择 [断开延迟 激活 ]的设置。
这是推荐的设置。
