6|功能描述
6.11 按照代码表进行工作。
6.11.1 什么是[代码表]？
该功能允许不同的控制程序>编辑，连续部件。在机器进料区一个读码器读取
在PCB上的条形码标签。根据读码器的设计，可以读取标准或 2维码。
一个代码表包含了用于规定焊接程序代码分配的各个数据组。由每个数据组确
定一个代码和一个焊接程序的关系。如果在代码表中读取代码被分配给了一个
焊接程序，开始这个焊接程序。在[代码表]对话框中，你们可以创建代码表，
用数据组填入它们，或者编辑和修改现有的代码表。
提示
补充资料
请阅读随货一起发送的资料光盘[299985_product_data_reflow]中的[代码_扫描
机]文件夹中的内容。
提示
按照代码表自动焊接所要求的条件：
ü 有一个电路板放在了机器进料区
ü 电路板被提供了一个被正确读取了的代码
ü 代码已经被分配给一个焊接程序
ü 已经在[代码阅读器]设置页面对代码阅读器进行了正确的设置。 [分配: 代
码-焊接程序]复选框在[分配]框里被激活。
a) 激活[代码模式]复选框。
提示
可以做任何修改吗？
进入这个页面需要拥有[选择焊接程序]用户权利。 如果没有以用户名和密码登
录，就只能查看这些设置。在这种情况下，应在键盘上按下[ESC 退出]键，或者
在要求输入密码的时候点击[取消]按钮。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 179/600
6|功能描述
ü 打开[代码表] 编辑对话框:
a) 在开始对话框中的顶部工具栏里点击 按钮。
ð 编辑对话框 [代码表] 被打开:
编辑对话框
代码 程序库 程序
分配: 代码-焊接程序代码表
激活代码表: 代码 程序库 程序
代码表
维护模式

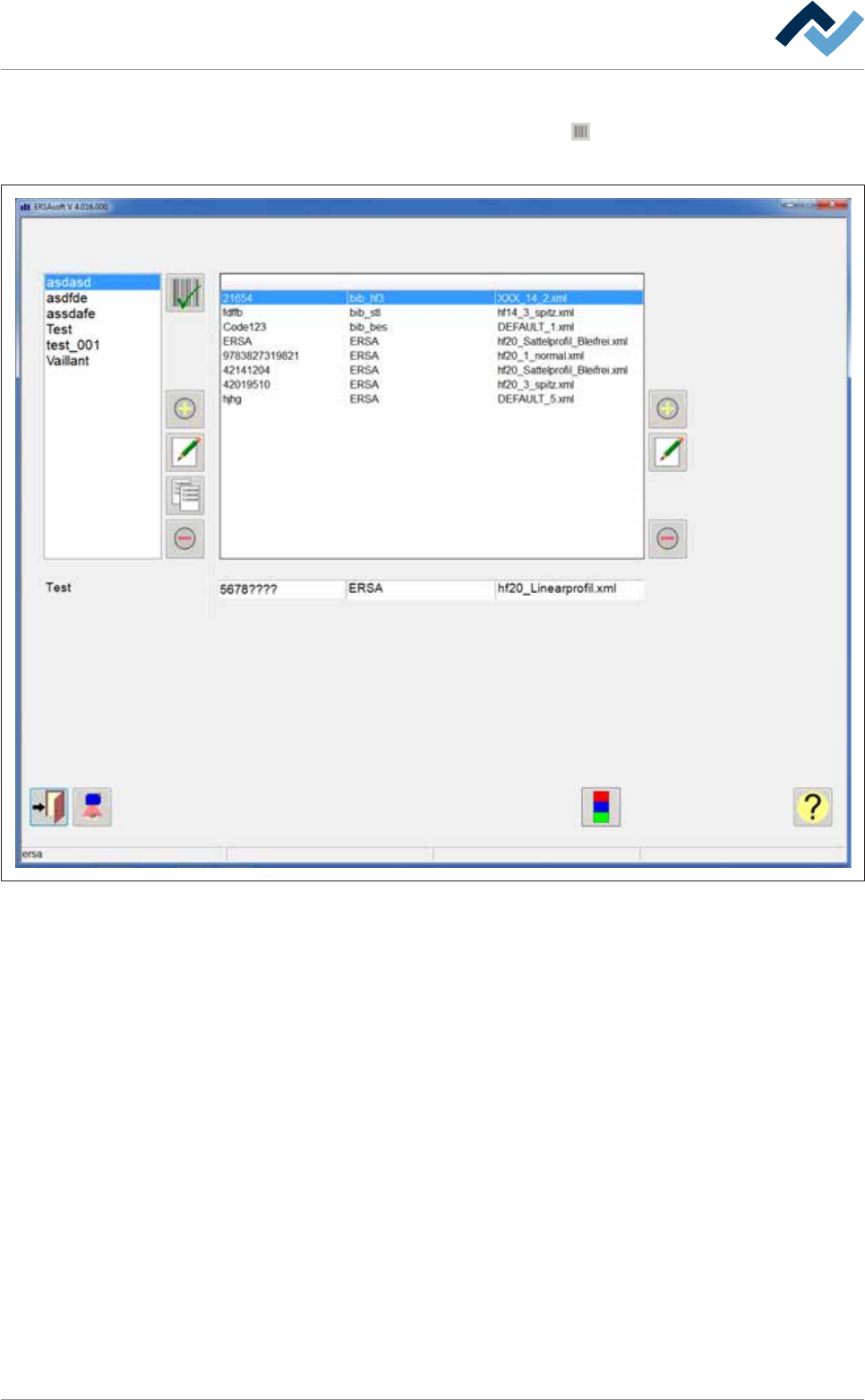

图56:
输入对话框 [代码表]
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 180/600
6|功能描述

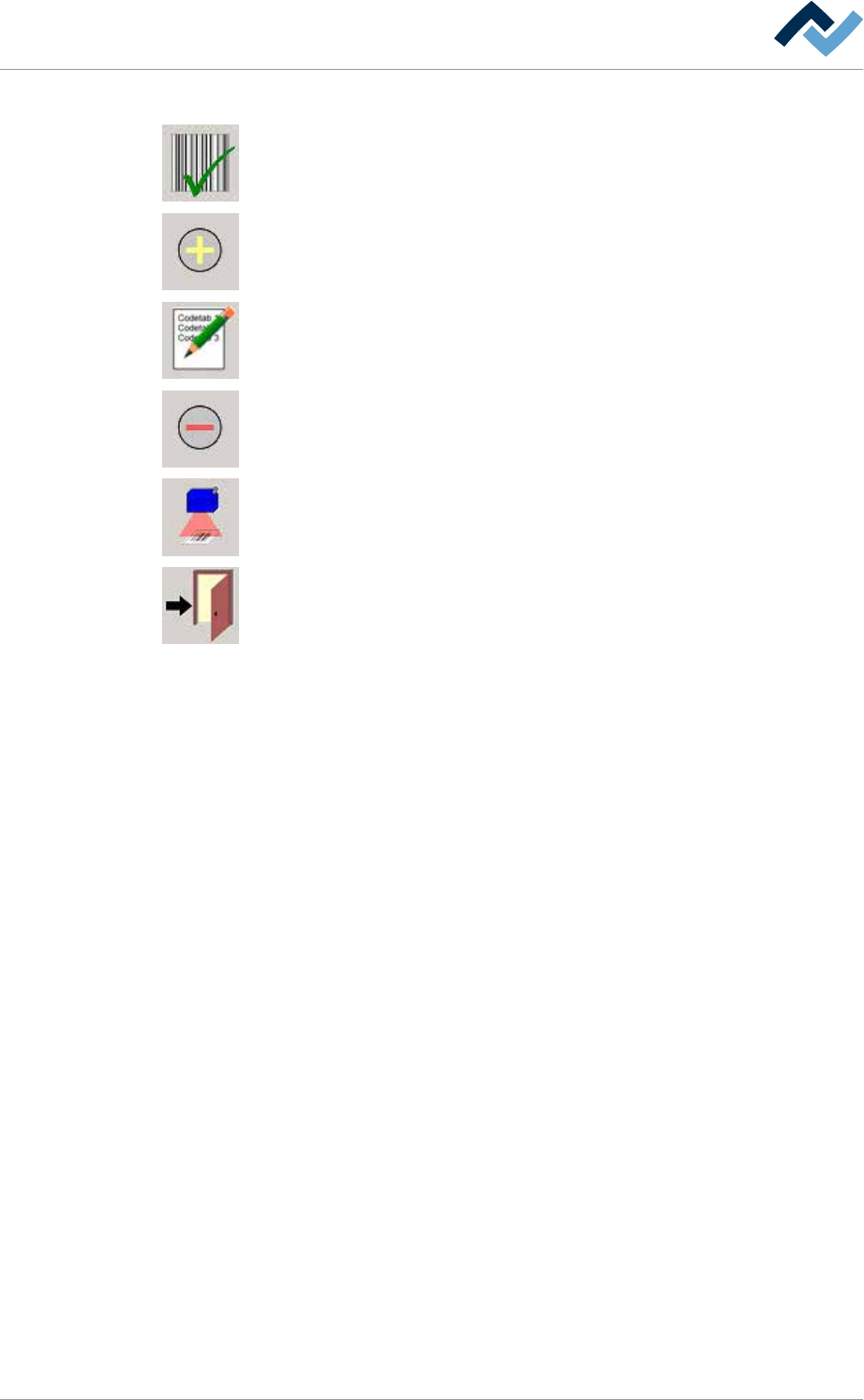

在输入对话框 [代码表] 中设有以下按键：
启动一个代码表： 点击这个按钮启动一个选定的代码表。 当前激活的代码表
会显示在输入行中。
加入代码表。 加入代码表和数据设置。
重命名代码表。 重命名代码表和数据设置。
删除代码表。 删除代码表和数据设置。
代码阅读器它会打开[代码阅读器]编辑页面。
它会关闭页面。
