6.11.5 修改一个分配
您可以对关联进行修改，为焊接程序关联一个新的代码。
分配代码 - 更改焊接程序
ü 修改一个分配：
a) 在[分配: 代码-焊接程序]框中，标记出要被更改的数据组。
ð 此时在输入行中显示数据组。
b) 在 [代码]输入栏中更改代码。
c) 点击在[分配: 代码-焊接程序]框中
按钮
ð 一个新代码被分配给焊接程序。
提示
当[代码模式]复选框被激活
在这种情况下，机器以[代码模式]运行。 这需要一个激活的代码表。 这时机器
按代码表所示开始运行。
提示
可以做进一步的分配！
在[代码阅读器]编辑页面中，可以把代码对一个焊接程序做进一步的分配。 有
关这方面的说明，请阅读以下部分中的内容。
6.11.6 删除、重命名和复制代码表
删除一个代码表
ü 删除一个代码表连同所包含的数据组：
a) 在[代码表]框中，标记出一个代码表，然后点击
按钮。
ð 显示一个查询对话框。
b) 按照屏幕上的说明进行操作。
ð 删除代码表。
重命名一个代码表
ü 重命名一个代码表：
a) 在[代码表] 框中，标记出一个代码表，然后点击
按钮。
ð 显示[重命名文件] 对话框。
b) 在输入栏里为代码表输入一个新名称。
c) 如果需要删除过程，点击
按钮。
d) 点击
按钮。
ð 重命名代码表
提示
有一个代码表不可被删除或重命名吗？
如果一个代码表已被激活，就不能对其进行删除和重命名。 你必须先激活另一
个代码表。 在[代码表]里的最后一个代码表不能被删除或重命名。
复制一个代码表
ü 复制一个代码表连同包含的数据组：
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 186/600
6|功能描述
a) 在[代码表] 框中，标记出一个代码表，然后点击 按钮。
ð 显示[复制文件]对话框。
b) 在输入栏里为复制程序输入一个新名称。
c) 如果需要删除过程，点击
按钮。
d) 点击
按钮。
ð 代码表连同包含的所有数据组被复制完成：
6.11.7 激活一个代码表：
一旦创建好代码表，你们可以选择并激活它们。
ü 激活一个代码表
a) 在[代码表] 框里标记一个代码表，然后点击
按钮。
ð 代码表被激活并被显示在[激活代码表:]显示栏里。
6.11.8 代码读取错误
如果在机器进料区读取一个还没有被分配的代码，会显示一个信息。在确认信
息后，显示[代码 失败] 对话框。你们有三个选择：
– [移除 PCB]。将从进料区移除 PCB。
– [手动选择焊接程序]。手动创建合适的分配。
– [使用代码在代码表]点击
按钮。按照屏幕上的指示将代码填加到适当的
代码表中。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 187/600
6|功能描述
6.11.9 服务和诊断

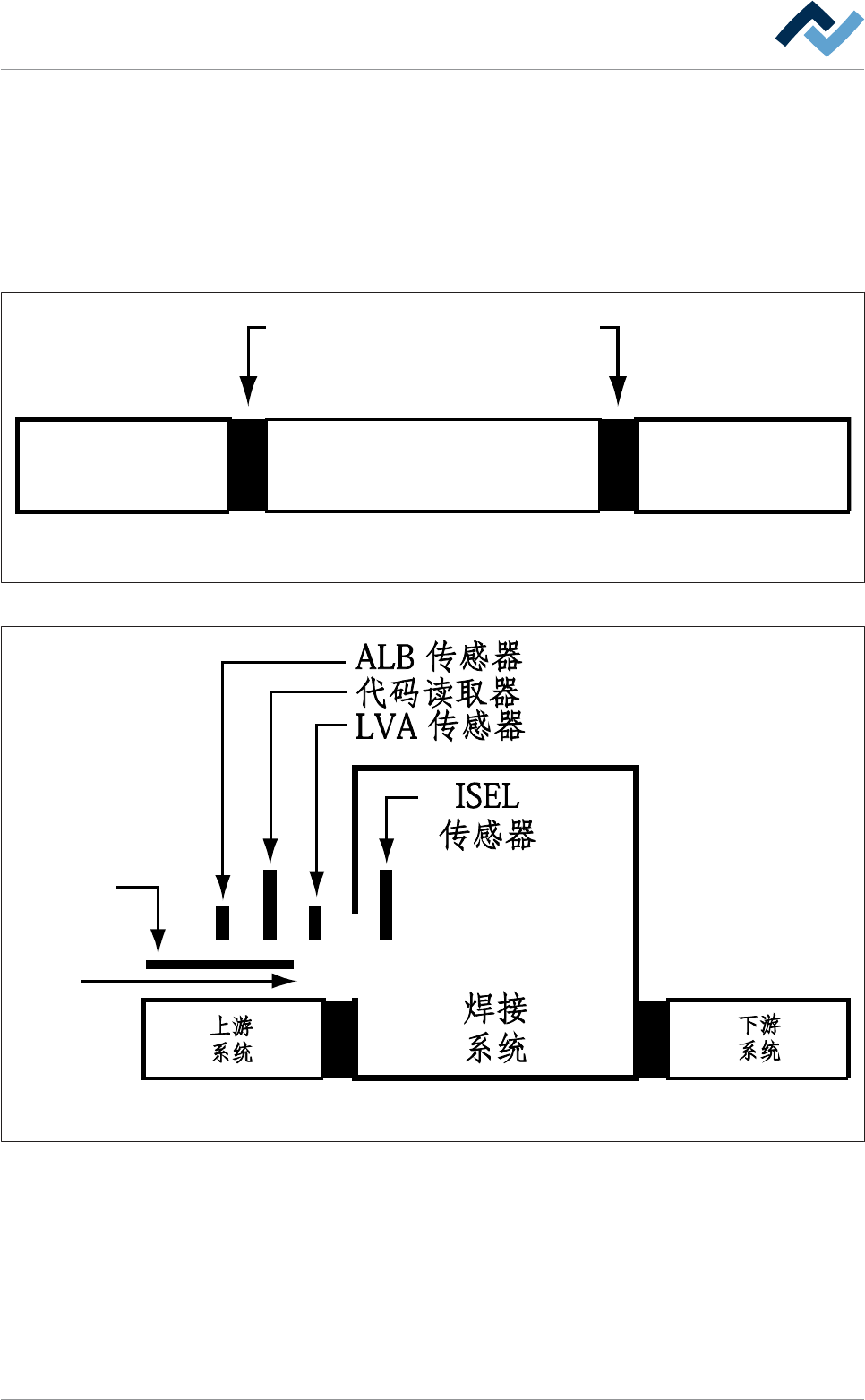

6.11.9.1 [代码阅读器]编辑页面（有对输送带的分配）。
通过状态显示栏和PCB计数器，可以对生产流进行跟踪。 可以在[代码阅读器]
编辑页面中找到这些显示栏。 有关传感器和接口在机器上的布设，请注意以
下图示：
焊接
系统
上游
系统
下游
系统
SMEMA / WMW
接口
n + 1n - 1 n
图59:
示意图： 接口的布设
PCB
n + 1n - 1 n
图60:
机器前面的传感器的布设示意图
