6|功能描述 ü 打开 [代码阅读器]编辑页面： a) 在 [代码表]编辑页面，底部的工具栏中，点击按钮 。 ð [代码阅读器]编辑页面被打开： 代码阅读器 编辑对话框 读码器输送轨道1 外部机器 内部机器 代码 程序 程序库 代码 程序 程序库 传输轨道 4 代码阅读器 代码阅读器 代码阅读器 代码阅读器 代码阅读器 传输轨道 2 传输轨道 3 传输轨道 1 机器外部传感器 机器内部传感器 SMEMA SMEMA 开启 传输轨道 …
6|功能描述
PCB
n + 1n - 1 n
图61:

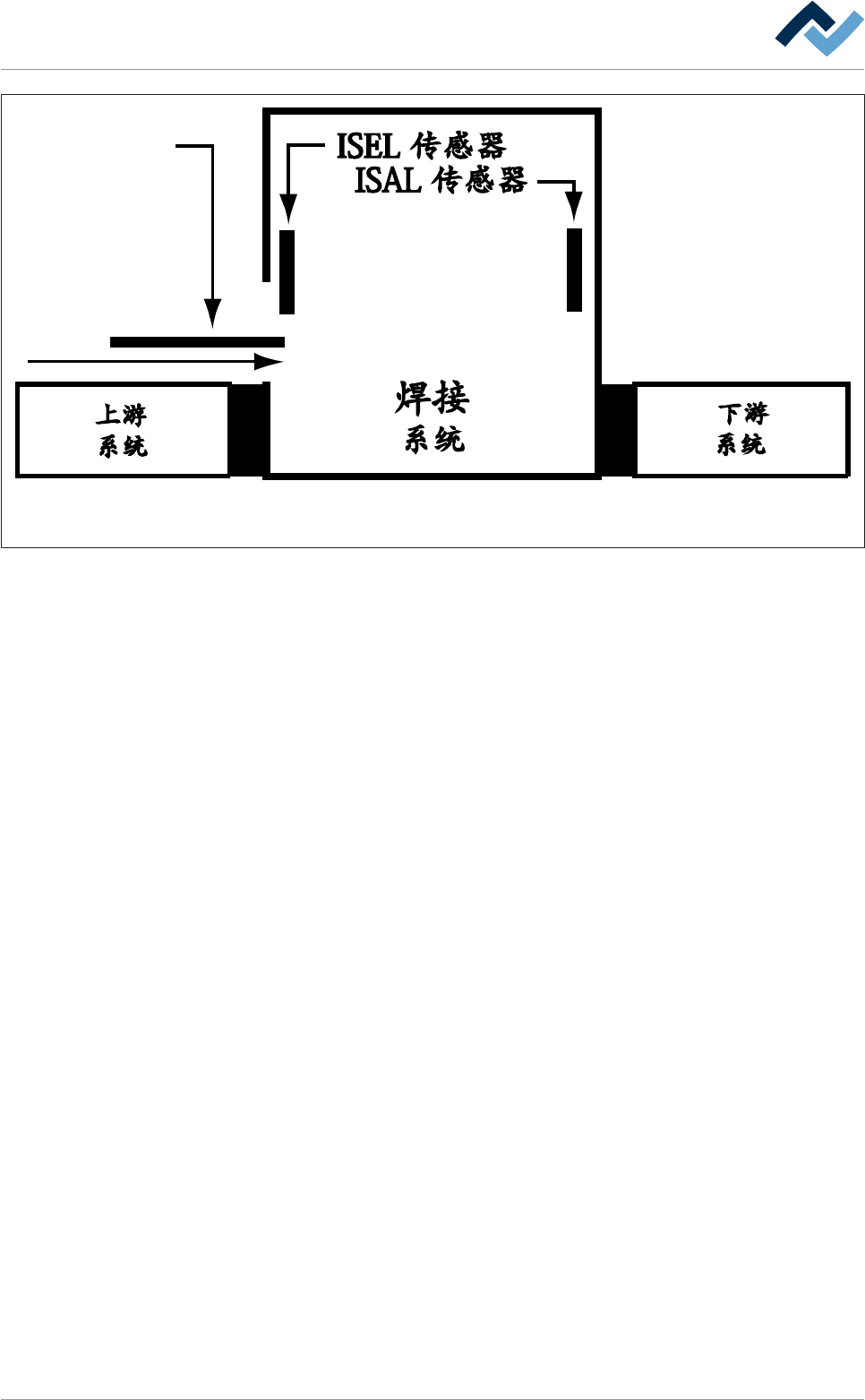

在机器上的ISEL（内联接口进料）和ISAL（内联接口出料）传感器示意图
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 189/600
6|功能描述
ü 打开 [代码阅读器]编辑页面：
a) 在 [代码表]编辑页面，底部的工具栏中，点击按钮 。
ð [代码阅读器]编辑页面被打开：
代码阅读器
编辑对话框
读码器输送轨道1
外部机器 内部机器
代码
程序
程序库
代码
程序
程序库
传输轨道 4
代码阅读器
代码阅读器
代码阅读器
代码阅读器
代码阅读器
传输轨道 2
传输轨道 3
传输轨道 1
机器外部传感器 机器内部传感器
SMEMA SMEMA
开启
传输轨道
非忙 到 N-1
ISEL传感器
硬件信号
软件信号
PCB 数量
硬件信号
软件信号
PCB 数量
LVA 传感器
板子有效信号来自n-1
硬件信号
软件信号
PCB 数量
ALB 传感器
准备好
传输轨道
维护模式

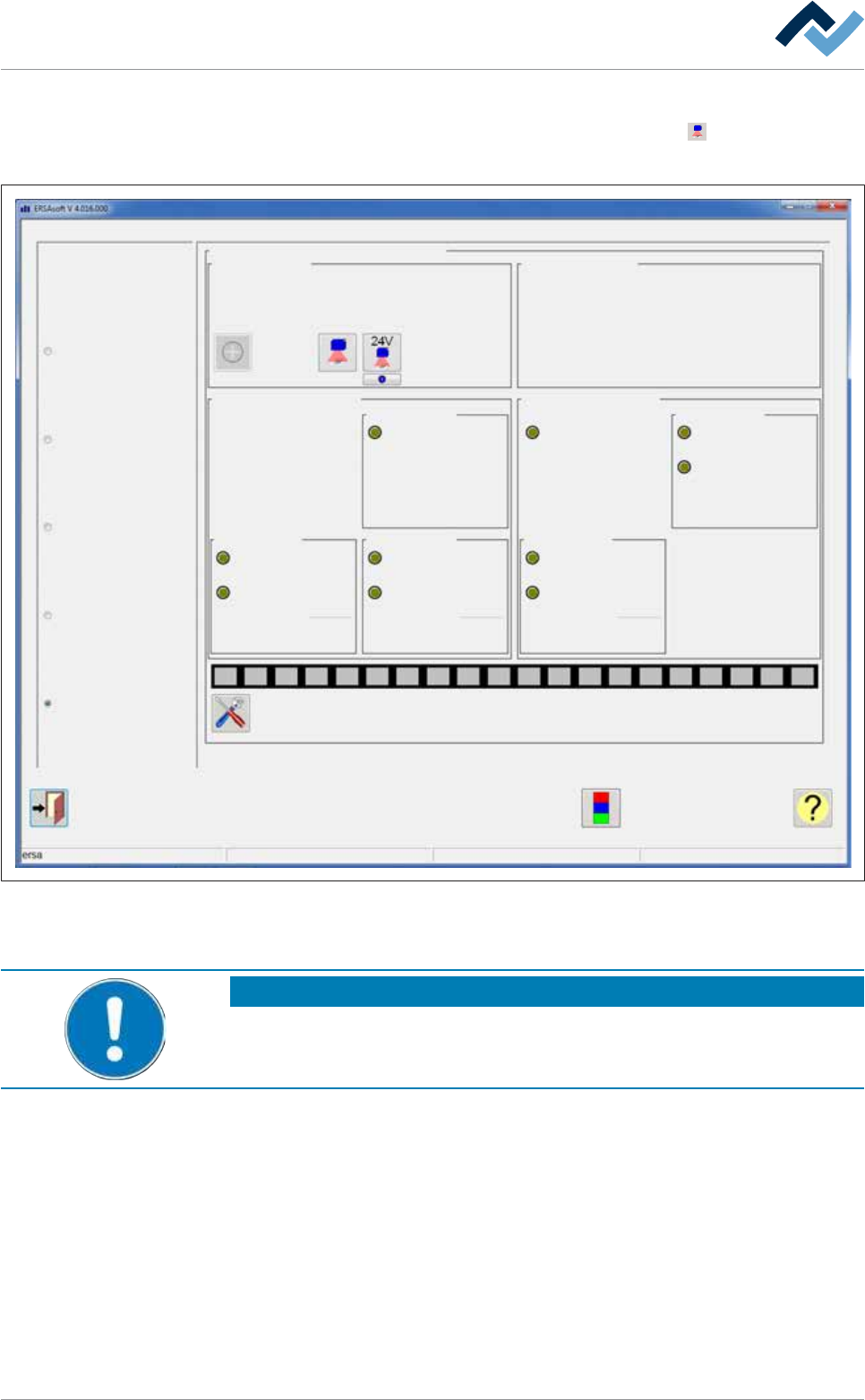

图62:
[代码阅读器]编辑页面上针对每一个输送带都有一个单独的代码阅读器。 通过激活对应的单选按钮（左边）选择
一个输送带。 上部单选按钮会选择一个还没有分配到输送带的代码阅读器， 编辑页面被分成两个部分： 机器前面(n-1)
和机器上(n)。
提示
为什么输送带的属性没有被显示出来。
如果[传送轨道无读码器]单选按钮被激活，输送带的属性就不能被显示出来。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 190/600
6|功能描述
6.11.9.2 对代码阅读器进行一个功能测试，分配一个代码
代码阅读器
维护模式
编辑对话框
读码器输送轨道1
外部机器 内部机器
代码
程序
程序库
代码
程序
程序库
传输轨道 4
代码阅读器
代码阅读器
代码阅读器
代码阅读器
代码阅读器
传输轨道 2
传输轨道 3
传输轨道 1
机器外部传感器 机器内部传感器
SMEMA SMEMA
开启
传输轨道
非忙 到 N-1
ISEL传感器
硬件信号
软件信号
PCB 数量
硬件信号
软件信号
PCB 数量
LVA 传感器
板子有效信号来自n-1
硬件信号
软件信号
PCB 数量
ALB 传感器
传输轨道
准备好

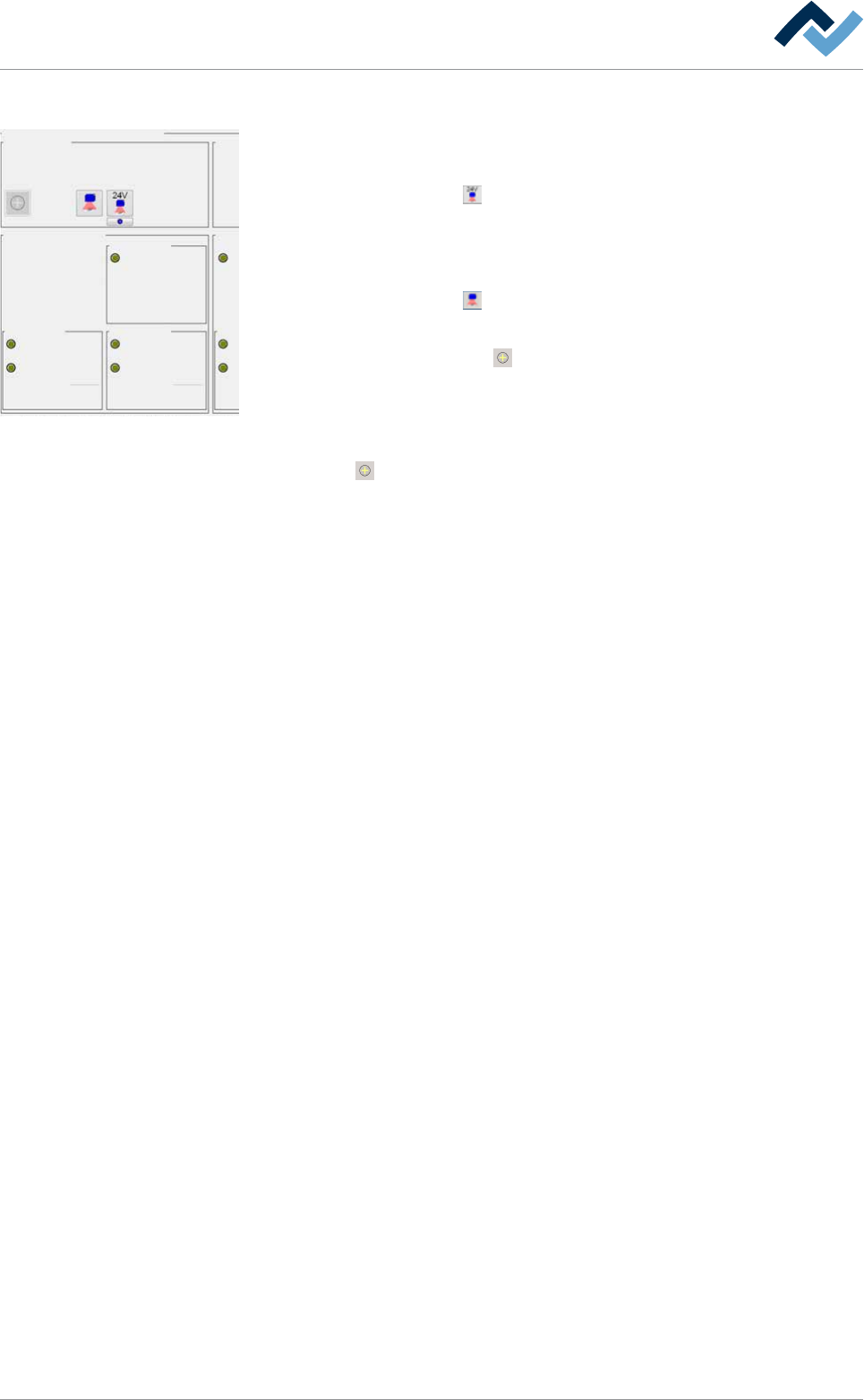

ü 对代码阅读器进行一个功能测试
a) 选择输送带1
b) 点击[外部机器]框中的
按钮。
ð 只有在代码阅读器通过PLC供电的情况下，才会有这个按钮。 如果代
码阅读器是通过它自己的接口来供电，就不会有这个按钮。
ð 代码阅读器的电源被打开。 如果电源被打开，按钮会显示为黄色。
c) 点击[外部机器]框中的
按钮。
ð 有一个启动的代码阅读器时，按钮会显示为黄色。
ð 在一个代码被读取后，
按钮会立即被启动。
ð 代码会显示在[代码]显示区域中。
ð 这时你可以将读取的代码分配给一个焊接程序。
ü 将一个读取的代码分配给一个焊接程序：
a) 点击按钮
。
ð 会出现[选择焊接程序]页面。
b) 选择一个焊接程序。
ð 这个读取的代码被分配给焊接程序。
Ersa GmbH
