6|功能描述 ð 每天将报告文件保存在一个新目录中。自动用当前日期命名该目录。 ü 选择一个其他报告类型： a) 请在 [其他类型的协议] 下拉菜单中选择一个条目。 ð [其他类型的协议]：您可以在 [没有]、[ZVEI] 和 [没有定义] 报告类型 之间进行选择。 ü 接受设置，关闭页面。 a) 点击按钮 接受一个设置。 b) 点击 关闭页面。 Ersa GmbH 操作说明_HF3_20_zh|Rev. 7|2017/10…
6|功能描述
6.14.5 对文件命名、目录和文件大小进行设置
您可以在设置对话框 [焊接报告] 中对这些设置进行调整。
ü 打开设置对话框 [焊接报告]：
a) 在对话框 [焊接报告] 底部工具栏中点击按键
。
ð 将显示设置对话框 [焊接报告]：
维护模式
焊接报告
每片记录
设置
数据格式
带文件名条码
一片板一个记录
文件扩展名
存储位置
所有数据保存相同目录
每天一个目录
其他类型的协议
其他类型的协议

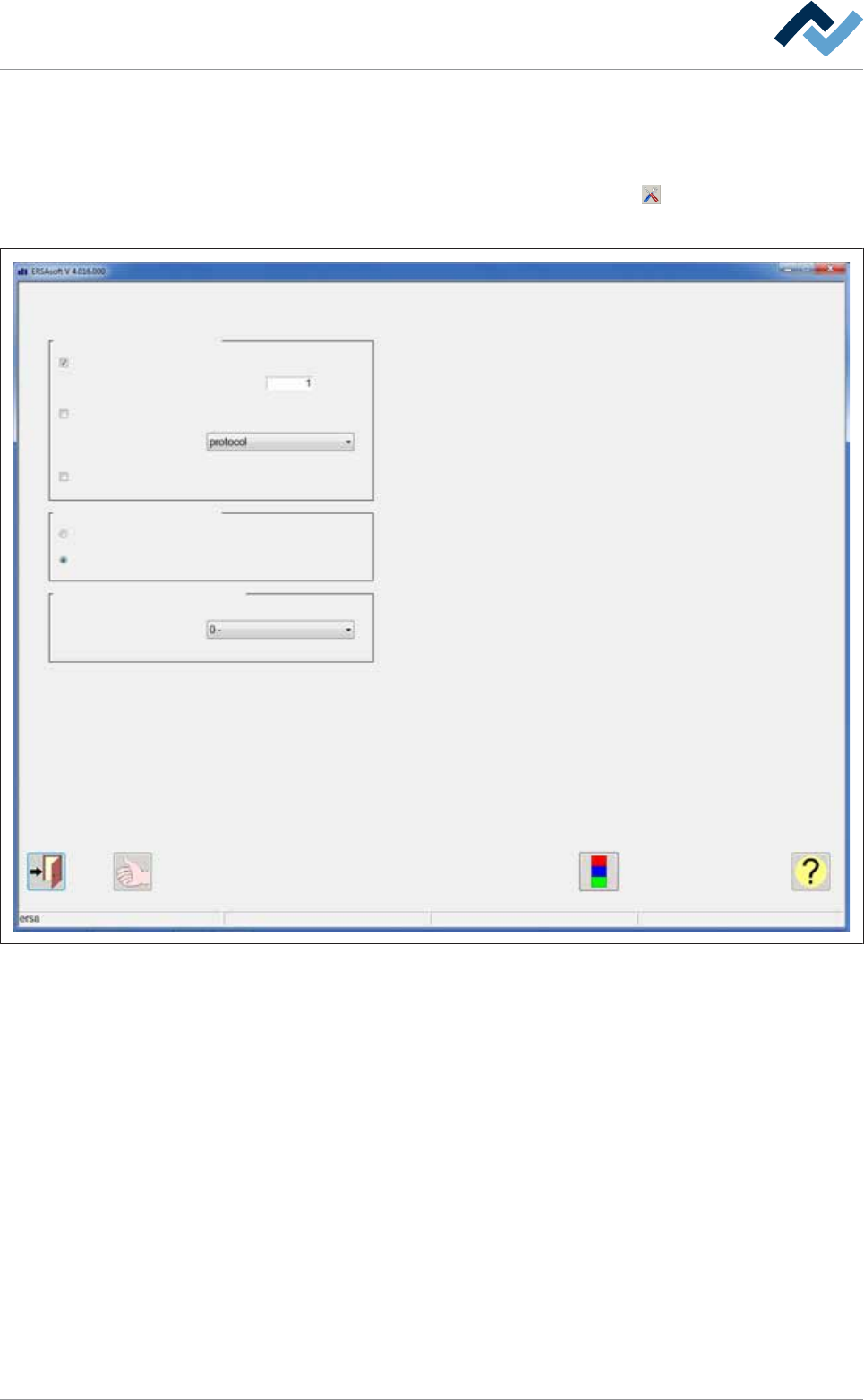

图73:
设置对话框 [焊接记录报告]
ü 为每个板子生成一个单独的报告文件：
a) 激活复选框 [每片记录]。
ð 将为每个板子生成一个单独的报告文件，并进行保存。
ü 指定每个文件数据记录的数量：
ü 禁用复选框 [每片记录]。
a) 在输入框 [一片板一个记录] 中输入一个值。
ð 功能：如果您在此处输入了数值 [1]，则将为每个板子生成一个单独的文
件。如果您在此处输入了数值 [50]，则将在生产 50 个板子之后创建一
个新文件。
ü 将所有数据保存在一个文件中：
a) 激活单选按钮 [所有数据保存相同目录]。
ð 报告文件将始终保存在同一个目录中。
ü 每天将数据保存在一个新目录中：
a) 激活单选按钮 [每天一个目录]。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 211/600
6|功能描述
ð 每天将报告文件保存在一个新目录中。自动用当前日期命名该目录。
ü 选择一个其他报告类型：
a) 请在 [其他类型的协议] 下拉菜单中选择一个条目。
ð [其他类型的协议]：您可以在 [没有]、[ZVEI] 和 [没有定义] 报告类型
之间进行选择。
ü 接受设置，关闭页面。
a) 点击按钮
接受一个设置。
b) 点击
关闭页面。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 212/600
6|功能描述
6.14.6 电能计量
在该对话框中可以读取机器的电能数据。
ü 显示对话框 [电能计量]：
a) 激活单选按钮 [电能计量]。
ð 将显示机器的能量数据：
焊接报告，运行数据
焊接报告
生产数据
维护模式
电能计量
电压有效值 工作
电源电流有效值
频率
A相（L1）
B相（L2）
C相（L3）
C相（L3）
B相（L2）
A相（L1）
零线
测量
工作
无功总电能
视在总电能
有功功率总
无功功率总
视在功率总
功率因数
Hz
A
A
A
A
V
V
V 千瓦时
千瓦时
千瓦时
VA
VA
％
瓦
图74:
对话框 [电能计量]
[电压有效值] 框中的电压测量
在该框中可以读取相位 L1...L3 当前的 相电压，单位为 [V]。
[电流有效值] 框中的电流测量
在该框中，可以通过相位 L1...L3 读取当前的 实际，通过零线读取当前的实
际，单位为 [A]。
[频率] 框中的频率测量
在该框中可以读取当前的电源频率，单位为 [Hz]。
[工作] 框中的电功测量
在该框中可以读取自上次操作按键 [复位] 起消耗的电功，单位为 [千瓦
时]。
ü 复位计数器：
