6|功能描述
ð 每天将报告文件保存在一个新目录中。自动用当前日期命名该目录。
ü 选择一个其他报告类型：
a) 请在 [其他类型的协议] 下拉菜单中选择一个条目。
ð [其他类型的协议]：您可以在 [没有]、[ZVEI] 和 [没有定义] 报告类型
之间进行选择。
ü 接受设置，关闭页面。
a) 点击按钮
接受一个设置。
b) 点击
关闭页面。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 212/600
6|功能描述
6.14.6 电能计量
在该对话框中可以读取机器的电能数据。
ü 显示对话框 [电能计量]：
a) 激活单选按钮 [电能计量]。
ð 将显示机器的能量数据：
焊接报告，运行数据
焊接报告
生产数据
维护模式
电能计量
电压有效值 工作
电源电流有效值
频率
A相（L1）
B相（L2）
C相（L3）
C相（L3）
B相（L2）
A相（L1）
零线
测量
工作
无功总电能
视在总电能
有功功率总
无功功率总
视在功率总
功率因数
Hz
A
A
A
A
V
V
V 千瓦时
千瓦时
千瓦时
VA
VA
％
瓦

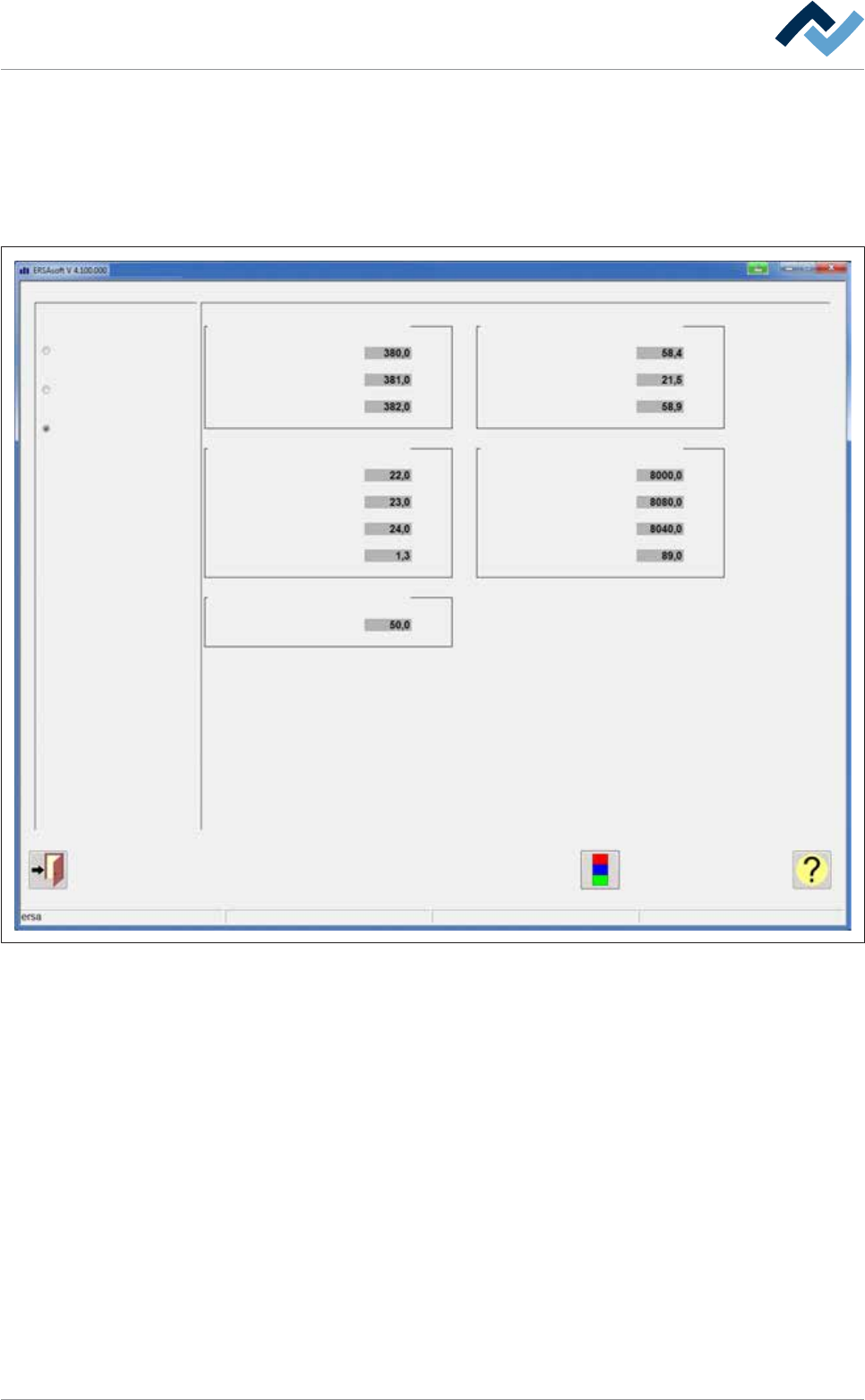

图74:
对话框 [电能计量]
[电压有效值] 框中的电压测量
在该框中可以读取相位 L1...L3 当前的 相电压，单位为 [V]。
[电流有效值] 框中的电流测量
在该框中，可以通过相位 L1...L3 读取当前的 实际，通过零线读取当前的实
际，单位为 [A]。
[频率] 框中的频率测量
在该框中可以读取当前的电源频率，单位为 [Hz]。
[工作] 框中的电功测量
在该框中可以读取自上次操作按键 [复位] 起消耗的电功，单位为 [千瓦
时]。
ü 复位计数器：
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 213/600
6|功能描述
a) 点击复选框 [复位]。
ð 将读数复位为值 [0]。
[电源] 框中的电气功率测量
在该框中可以读取机器当前的功率值和功率因数。
点击
关闭页面。
