6|功能描述

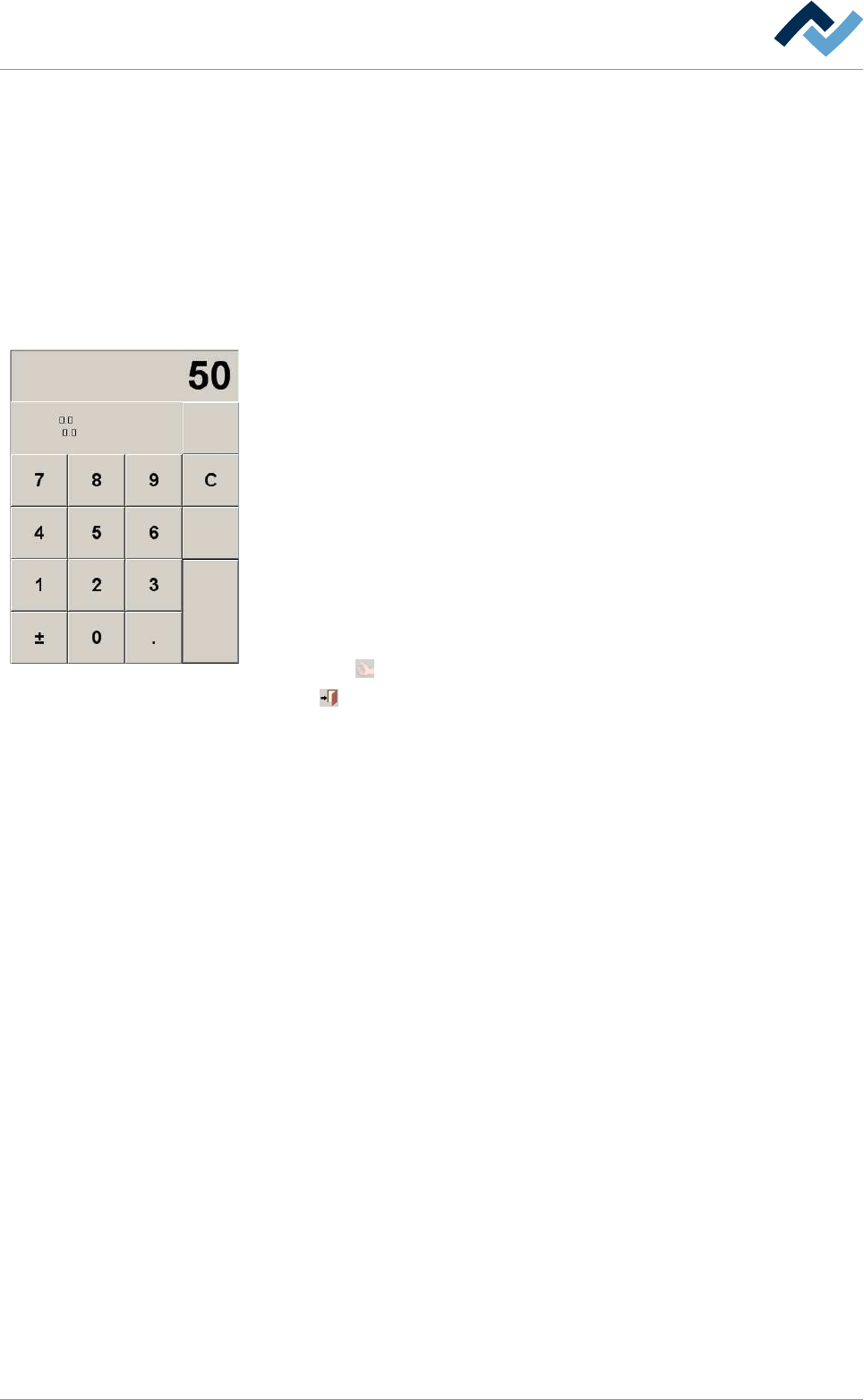

6.17.1 输入设定值
通过一个数字表在对话框的输入栏总是要被输入这些值。为此，只在这里解释
一次。每当有要被输入的值时，数字表就会显示出来。你们有三个选择来输入
一个值：
1. 使用鼠标：点击带有数字光标。
2. 用键盘：直接通过键盘输入值。
3. 带触摸屏的显示器（可选）：用你们的手指点一个数字。
每个数字表中指定允许的设定范围。如果允许的设定范围被超过或低于，[最
小值:] / [最大值:] 设定范围显示为红色。
最小值:
最大值:
范围:
ESC 退出
DEL 删除
CR 确认
输入值
ü 用一个数字表输入一个值：
a) 点击一个输入栏。
ð 显示出来数字表。
b) 输入一个想要的值。
c) 接受设定范围：[CR 确认]
ð 数字表消失，并且在输入栏中接受该值。
d) 删除整个范围：[C]
e) 删除最后输入的数字：[DEL 删除]
f) 取消操作：[ESC 退出]
ü 接受设置，关闭页面。
a) 点击按钮
接受一个设置。
b) 点击
关闭页面。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 221/600
6|功能描述

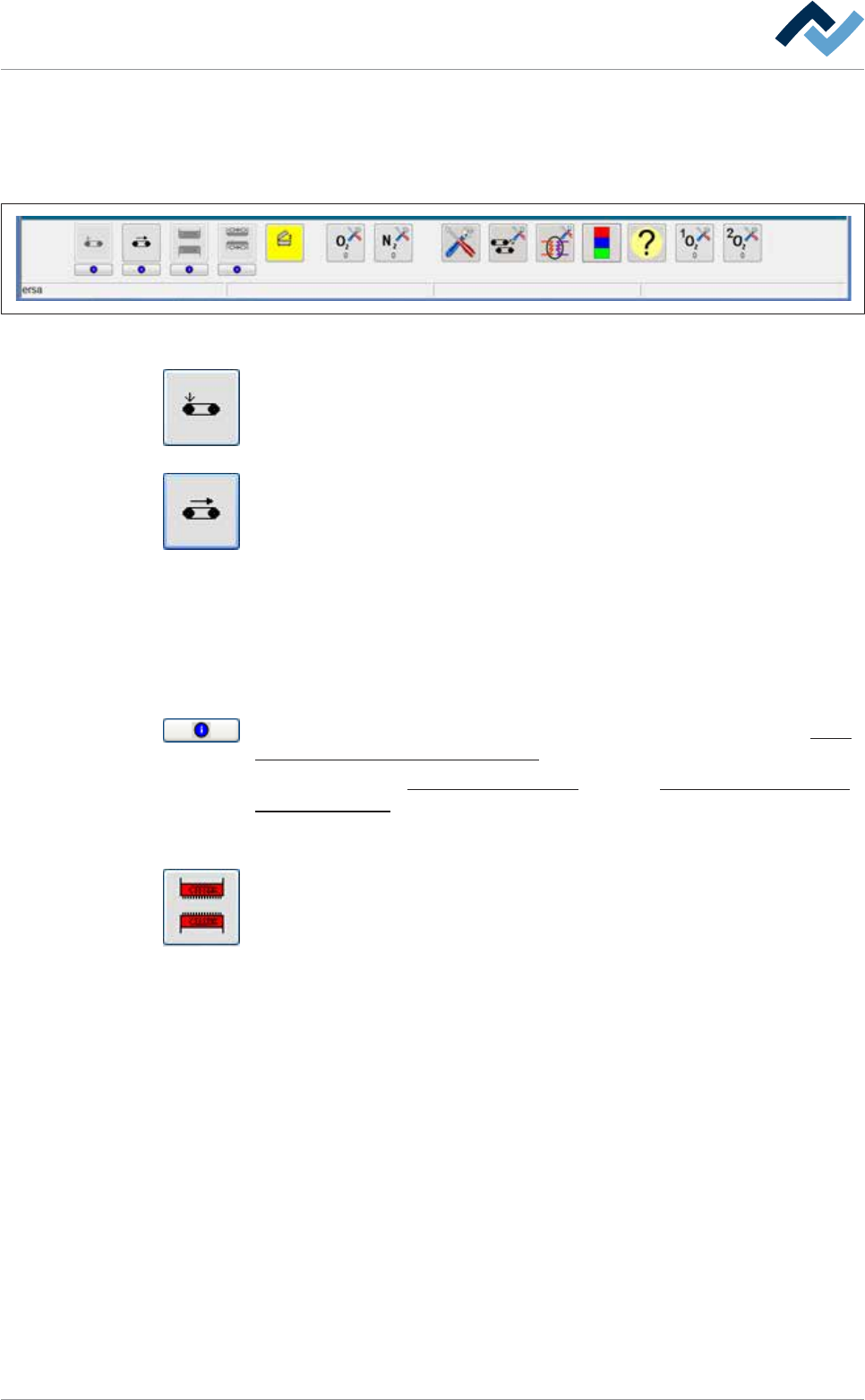

6.17.2 底部工具栏
该工具栏位于基础对话框的底部区域。借助该工具栏可以直接打开许多对话
框，由此比如直接进入传送带宽度调整设置对话框，不必事先打开传送系统对
话框。
维护模式
传送带
关闭所有的进料屏障。 通过点击这种按钮可以关闭所有输送带的进料屏障。
在这之前，会出现一个确定询问。
– 灰色：机器进料区没有被放开。
– 绿色：机器进料区已被放开。 这时PCB可以进入机器。
启动所有输送器。 点击这个按钮同步打开所有输送器。 在这之前，会出现一
个确定询问。
– 灰色： 输送器被关闭。
– 黄色：
– 输送器正在启动中（启动阶段）
– 输送器正在减速中（减速阶段）
– 如果有几个输送带的：不是所有的输送器都在运行中。
– 绿色：输送器正在按照他们的设定速度运行。
– 红色：出现一个故障
单元信息。点击即可将输入对话框 [模组信息] 打开。为此请参见章节在[模
块信息]编辑页面上显示信息和故障 [}228]。
为此也请参见章节 待机模式和休眠模式 [
}302] 和 在[模块信息]编辑页面上
显示信息和故障 [}228]。
加热器和对流
启动所有的加热和风机系统。 点击这个按钮以同步启动所有机器加热和见机
系统。 在这之前，会出现一个确定询问。
– 灰色：所有的加热和风机系统已关闭
– 黄色：加热系统正在启动中（启动阶段）
– 绿色：加热和风机系统已被打开
– 红色：出现一个故障
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 222/600
6|功能描述

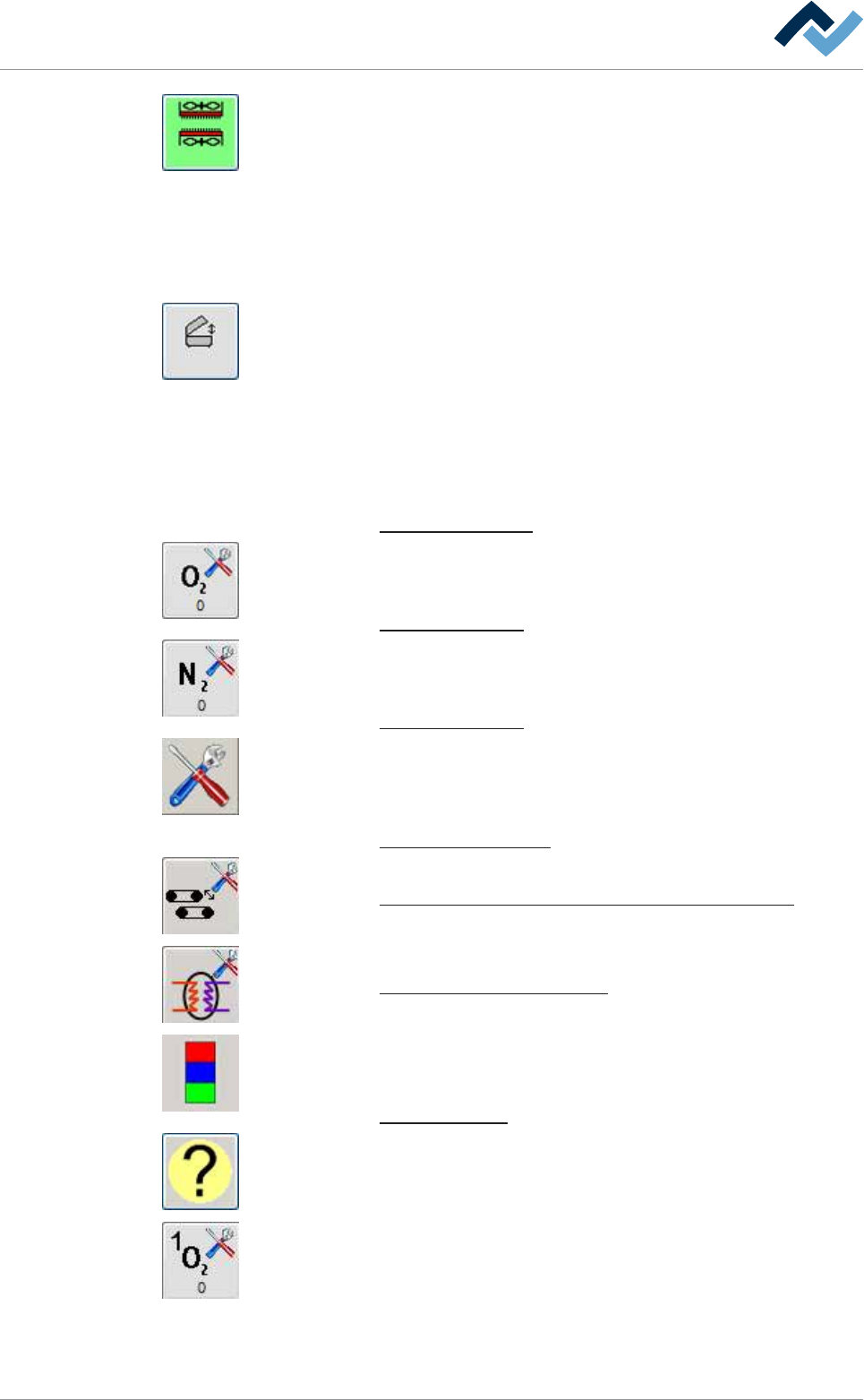

打开所有的对流系统。 点击这个按钮同步打开所有对流系统。 在这之前，会
出现一个确定询问。
– 灰色： 所有的对流系统被关闭。
– 黄色：对流系统正在启动中（启动阶段）
– 绿色：对流系统被关闭
– 红色：出现一个故障
其他功能
打开机器盖。 点击这一按钮开始打开机器盖。 此时该按钮显示为黄色。 通
过在终端上激活各控制键，机器盖可以被提升或下降。
– 灰色：机器盖的运行被关闭
– 黄色：开始打开机器盖。 通过在终端上激活各控制键，机器盖可以被提
升或下降。
– 黄-橙色闪烁： 机器盖被移动。
– 绿色： （只适用于Hotflow 2），机器盖将被打开/关闭。
– 红色：出现一个故障
为此请阅读章节打开和关闭机器盖 [
}73]。
点击这个按钮打开 [N2/O2] 编辑页面。 在按钮的下部，你可以读取[剩余氧
气] 当前值。 这个按钮会在底部工具栏中多次显示；但是总是会打开相同的
编辑页面。
为此请阅读章节[N2/O2] 编辑页面 [
}306]。
点击这个按钮打开 [N2/O2] 编辑页面。 在这个按钮的下部，你可以读取 [氮
气] 的当前值。 这个按钮会在底部工具栏中多次显示；但是总是会打开相同
的编辑页面。
为此请阅读章节[N2/O2] 编辑页面 [
}306]。
点击该按键即可将输入对话框 [常规] 打开。在该对话框中可以进行上级设
置，比如显示选项、待机设置、产品管理设置和板子检测。只有当在输入对话
框 [常规设置]/[用户管理] 中激活了复选框 [扩展高级设置] 时，才能提供
该对话框。
为此请阅读章节待机模式和休眠模式 [
}302]。
[传送宽度调节]: 点击这一按钮可以打开输送器宽度调整的编辑页面。
为此请阅读章节没有高度可调中央支撑的[传送宽度调节]输入对话框 [
}258]。
点击这个按钮打开 [冷却系统]编辑页面。
为此请阅读章节[冷却系统/冷水] 设置对话框 [
}328]。
信号灯 这个按钮会出现在每个页面中，除了状态栏上面的[报警信息] 页面。
在点击了这个按钮之后，会出现[报警信息] 对话页面。 有出现一个信息时，
这个按钮会闪烁。
为此请阅读章节[信息]编辑页面 [
}136]。
通过点击这个按钮你可打开帮助功能。
剩余氧气测量仪器，第一个测量点。 点击这个按钮打开 [N2/O2] 编辑页面。
在按钮的底部你可以读取剩余氧气测量仪器在第一个测量点的值。
