6|功能描述 为此请阅读章节 [ 输送器 ] 编辑页面 [ } 251] 。 Ersa GmbH 操作说明_HF3_20_zh|Rev. 7|2017/10/25 226/600
6|功能描述
6.17.3 状态栏
状态栏位于屏幕的下边缘：
Test_Ersa维护模式
图77:
状态栏显示当前登录的用户和当前的机器操作模式。 此外，程序军品和当前启动的焊接程序会自动显示出来。
[用户] 当前登录的用户名会显示在屏幕左下角的状态栏中。 如果已登录了某
个用户，
按钮会出现在开始页面的顶部的工具栏中。 你可以点击这个按钮
退出此用户。 如果没有出现这个按钮，说明没有用户登录。有关这方面的说
明，请阅读[用户管理] 页面 [
}120]章节中的内容。
6.17.4 输送器的图标和它的功能
在基础对话框中显示下图所示的传送带轨道。您可读取以下数值：
– 传送速度，单位为 [cm/min]
– 传送带宽度，单位为 [mm]
– 设备内板子的当前位置信息
ü 打开输入对话框 [传输轨道]：
a) 点击传送带图标。
ð 输入对话框 [传输轨道] 将会打开。您可在该对话框中接通选定的传送
带，设置传送速度和读取实际值。另外可以修改进板停止器、链条加油器
和 SMEMA 接口的设置。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 225/600
6|功能描述
为此请阅读章节 [输送器] 编辑页面 [}251]。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 226/600
6|功能描述

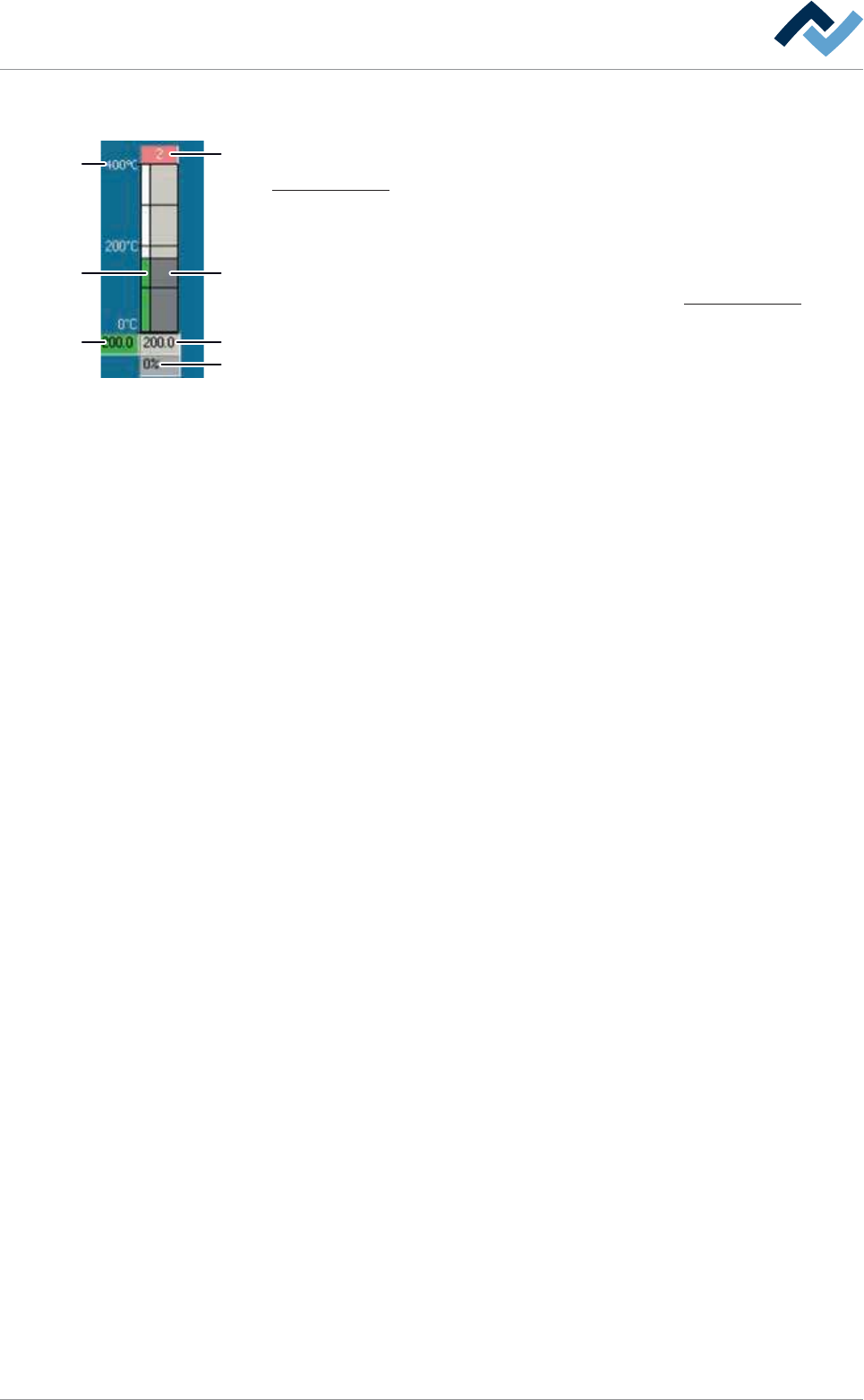

6.17.5 区域的图标和它的功能
1
4
5
6
2
3
7
一个温度受控制的区域会被显示在开始页面中，如左边图示。 你还可以显示
不受控制的区域（这些区域没有热电偶来控制温度；有关这方面的说明，请阅
读常规默认设置 [
}304]章节中的内容。
你能够读取以下值：
(1) 区域的连接编号
(2) 设定温度的图像显示
(3) 设置温度的数字显示，有关这方面的说明，请阅读常规默认设置 [
}304]
章节中的内容。
(4) 某个区域的实际温度的图像显示：
– 灰色：区域被关闭。
– 淡绿色：区域的温度在公差范围内。
– 红色：区域的温度超出了公差范围
– 蓝色：区域的温度低低于公差范围
(5) 实际温度[°C]的数字显示
(6) 风机速度占最大值的百分比 [%]的数字显示：
– 灰色：风机被关闭。
– 淡绿色：风机的速度在公差范围内
– 红色：风机出现一个故障
– 黄色： 风机正在启动（启动阶段），风机正在减速（减速阶段），或者
风机的预开启时间正在进行。
(7) 温标
