6|功能描述 6.17.6 在[模块信息]编辑页面上显示信息和故障 如果在按键下方出现图标 ，可以调出单元的其他信息。 提示 可以做任何修改吗？ 进入这个页面需要拥有[设置]用户权利。 如果没有以用户名和密码登录，这些 设置就只能被查看。在这种情况下，应在键盘上按下[ESC 退出]键，或者在要求 输入密码的时候点击[取消]按钮。 打开该对话框 ü 打开输入对话框 [模组信息]： a) 点击图标 。 ð 出现输入对话框 [模组信息]：…
6|功能描述
6.17.5 区域的图标和它的功能
1
4
5
6
2
3
7
一个温度受控制的区域会被显示在开始页面中，如左边图示。 你还可以显示
不受控制的区域（这些区域没有热电偶来控制温度；有关这方面的说明，请阅
读常规默认设置 [
}304]章节中的内容。
你能够读取以下值：
(1) 区域的连接编号
(2) 设定温度的图像显示
(3) 设置温度的数字显示，有关这方面的说明，请阅读常规默认设置 [
}304]
章节中的内容。
(4) 某个区域的实际温度的图像显示：
– 灰色：区域被关闭。
– 淡绿色：区域的温度在公差范围内。
– 红色：区域的温度超出了公差范围
– 蓝色：区域的温度低低于公差范围
(5) 实际温度[°C]的数字显示
(6) 风机速度占最大值的百分比 [%]的数字显示：
– 灰色：风机被关闭。
– 淡绿色：风机的速度在公差范围内
– 红色：风机出现一个故障
– 黄色： 风机正在启动（启动阶段），风机正在减速（减速阶段），或者
风机的预开启时间正在进行。
(7) 温标
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 227/600
6|功能描述

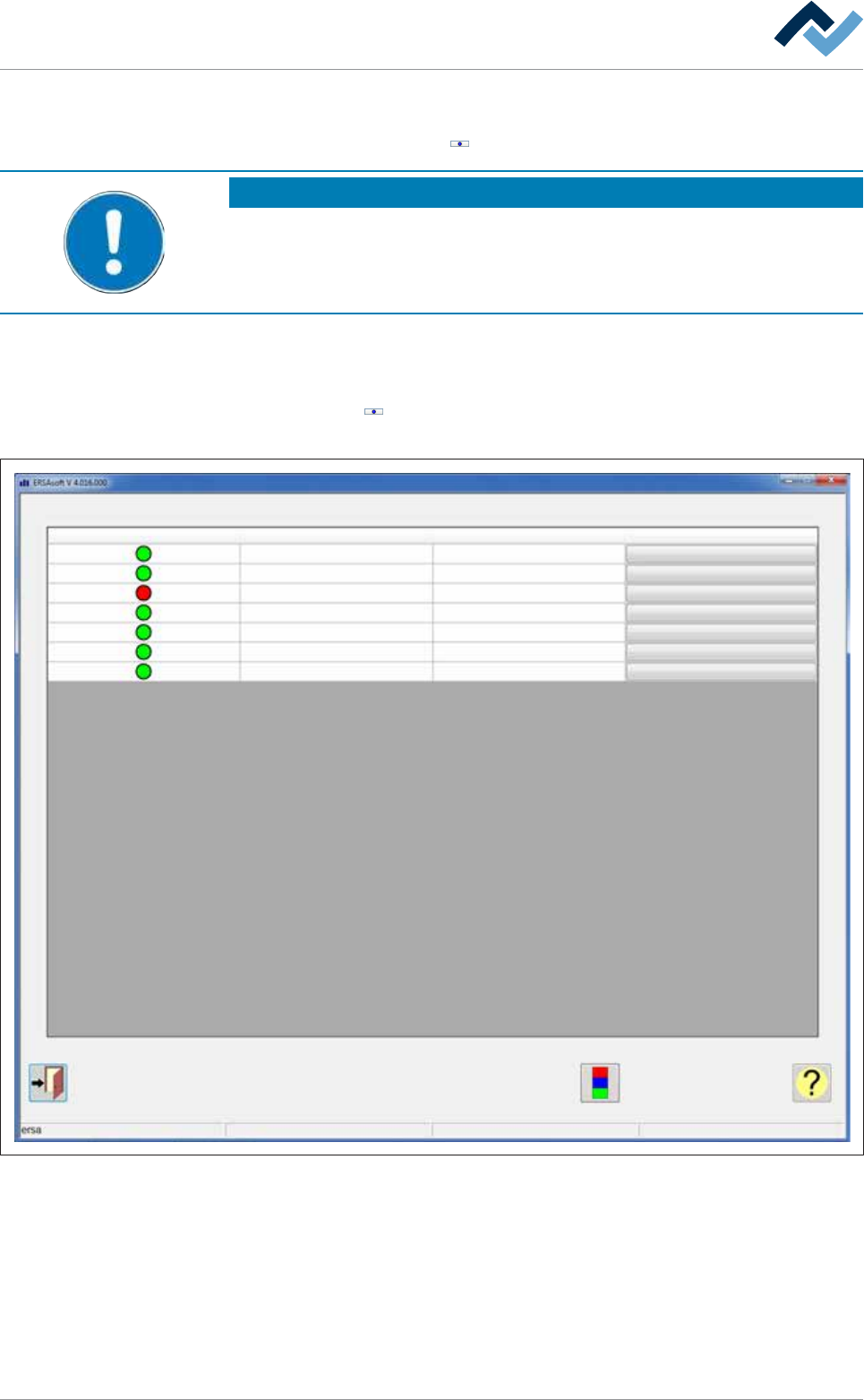

6.17.6 在[模块信息]编辑页面上显示信息和故障
如果在按键下方出现图标 ，可以调出单元的其他信息。
提示
可以做任何修改吗？
进入这个页面需要拥有[设置]用户权利。 如果没有以用户名和密码登录，这些
设置就只能被查看。在这种情况下，应在键盘上按下[ESC 退出]键，或者在要求
输入密码的时候点击[取消]按钮。
打开该对话框
ü 打开输入对话框 [模组信息]：
a) 点击图标
。
ð 出现输入对话框 [模组信息]：
模组信息
状态 设备 描述 帮助
机器
机器
机器
机器
机器
维护模式 激活
显示
显示
显示
显示
显示CAN 主 I/O 网络 CAN BUS 确认
错误信息
时钟有效
机器启动
相序继电器OK
炉盖开启
--
--
编辑对话框
残氧量
维护模式
图78:
输入对话框 [模组信息]
对话框有以下选项卡
– [状态] 显示模块的当前状态。绿色：模块可用，没有信息或故障。红
色：模块不可用，有信息或故障。
– [设备] 信息或故障涉及机器的哪一区域？
– [描述] 在这里可以找到有关模块状态的说明文本。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 228/600
6|功能描述
– [帮助] 通过点击按键 [显示] 可以显示辅助文本。如果在按键内出现图
标 [--]，说明没有辅助文本可用。
点击
关闭页面。
提示
为什么不能改变操作模式/为什么某个焊接程序不能被启动？
如果[模组信息]标志中出现了以下标志：
不能改变操作模式并启动一个焊接
程序。 相反，会显示出一个[模组信息]编辑页面。 这可以帮助寻找错误原因：
ü 确定错误原因：
a) 点击[显示]按钮，打开相应的帮助。
b) 消除故障原因
c) 关闭编辑页面
d) 打开[报警信息]页面，确认信息
e) 再次尝试改变操作模式或启动焊接程序。
ð 此程序完成。
