6|功能描述 [顶部变频器] 和 [冷却区变频器] 框 在该框中可以输入 风扇马达 的额定值以及激活区域的 风扇马达。显示取决 于机器的配置。输入值始终涉及区域的一个组。在对话框的底部区域中以颜色 标识各个组，在我们的示例中： – [顶部变频器1、底部变频器1]：橙色，预热区。 – [顶部变频器2、底部变频器2]：红色，焊接区。 – [冷却区变频器、冷却区开关]：蓝色，冷却区。 有两种控制方案之分： – 受控制，在框中有一个按键、一…
6|功能描述
中间区域：
单元信息。点击即可将输入对话框 [模组信息] 打开。为此请参见章节在[模
块信息]编辑页面上显示信息和故障 [}228]。
开启所有区域
ü 开启所有加热器和对流：
a) 点击按键
。
ð 开启其设定值不等于零的所有加热器和对流。事先进行安全提问。
– 灰色：关闭了所有加热器和风扇
– 黄色：加热器目前正在启动（启动阶段）
– 绿色：开启了所有加热器和风扇。通过点击绿色的按键可以关闭区域加热
器，但对流仍运行。
– 红色：存在故障
将底部区域的所有设定值保存到当前对话框中。
ü 保存底部区域的所有设定值：
a) 点击按键
。
ð 将在输入对话框 [底部温区] 中输入的所有设定值保存到输入对话框 [顶
部温区] 中。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 234/600
6|功能描述
[顶部变频器] 和 [冷却区变频器] 框
在该框中可以输入 风扇马达 的额定值以及激活区域的 风扇马达。显示取决
于机器的配置。输入值始终涉及区域的一个组。在对话框的底部区域中以颜色
标识各个组，在我们的示例中：
– [顶部变频器1、底部变频器1]：橙色，预热区。
– [顶部变频器2、底部变频器2]：红色，焊接区。
– [冷却区变频器、冷却区开关]：蓝色，冷却区。
有两种控制方案之分：
– 受控制，在框中有一个按键、一个输入框和一个显示框。
– 不受控制，在框中只有用于开启和关闭对流的按键。
ü 开启受控制的对流：
a) 在输入框 [设置値] 中输入一个值，单位为最大值的 [%]。
ð 示例：当输入 50% 的值时，对流风扇以其最高可能转速的 50% 运
行。
b) 点击按键
。
ð 将接通对流器。在显示框 [实测值] 中可以读取当前的风扇转速，单位为
最大值的 [%]。
– 灰色：关闭了对流
– 黄色：对流目前正在启动（启动阶段），或者处于空转阶段。
– 绿色：开启了对流。对流风扇的当前转速在公差范围以内。
– 红色：存在故障。
ü 开启不受控制的对流：
a) 点击按键
。
ð 将接通对流器。
– 灰色：关闭了对流
– 黄色：对流目前正在启动（启动阶段），或者处于空转阶段。
– 绿色：开启了对流。
ü 读取单元的状态：
a) 信息文本位于[模组信息]按钮的右边。
ð 这个显示用于对机器的服务和诊断；只有在[常规设置] / [用户管理]页
面中的[扩展高级设置]复选框被激活后，才能对其进行查看。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 235/600
6|功能描述

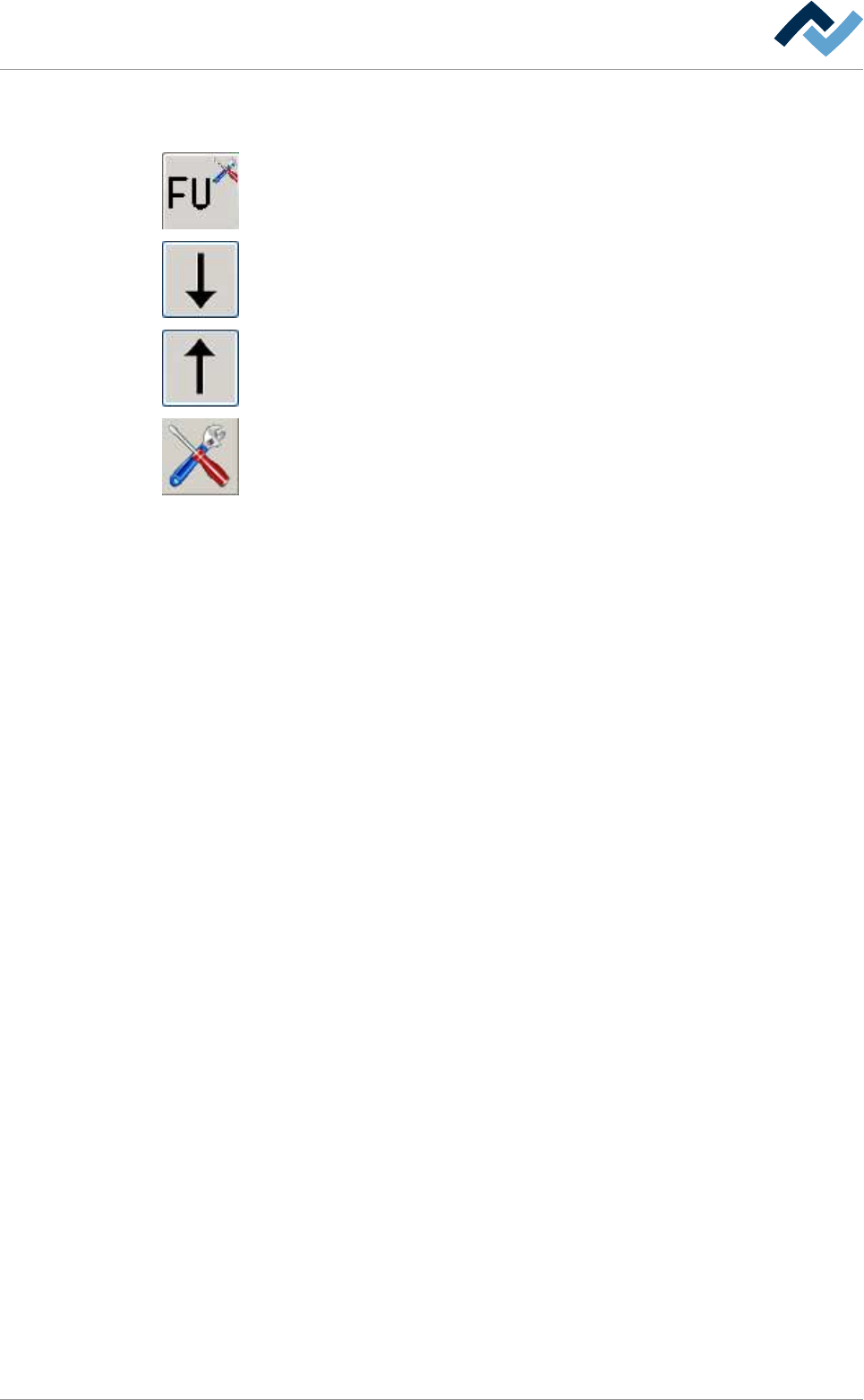

底部工具栏
底部工具栏提供了以下按键：
[变频器]点击这个按钮会打开变频器的设置页面。
转换区域。 点击这个按钮可以直接转换到[底部温区]编辑页面。
转换区域。 点击这个按钮可以直接转换到[顶部温区]编辑页面。
设置。 点击这一按钮会打开[区]设置页面。
