ü 此时，在[200°C]时所需要的温度特性曲线斜率[k]被确定：
0
实际值 T
(t)
= 205° C
设置值 T
(t)
= 200° C
0 20 40 60 80 100 120 140 160 180 200 220 °C
校准设备的设定温度
50
20
100
150
200
T
(t)

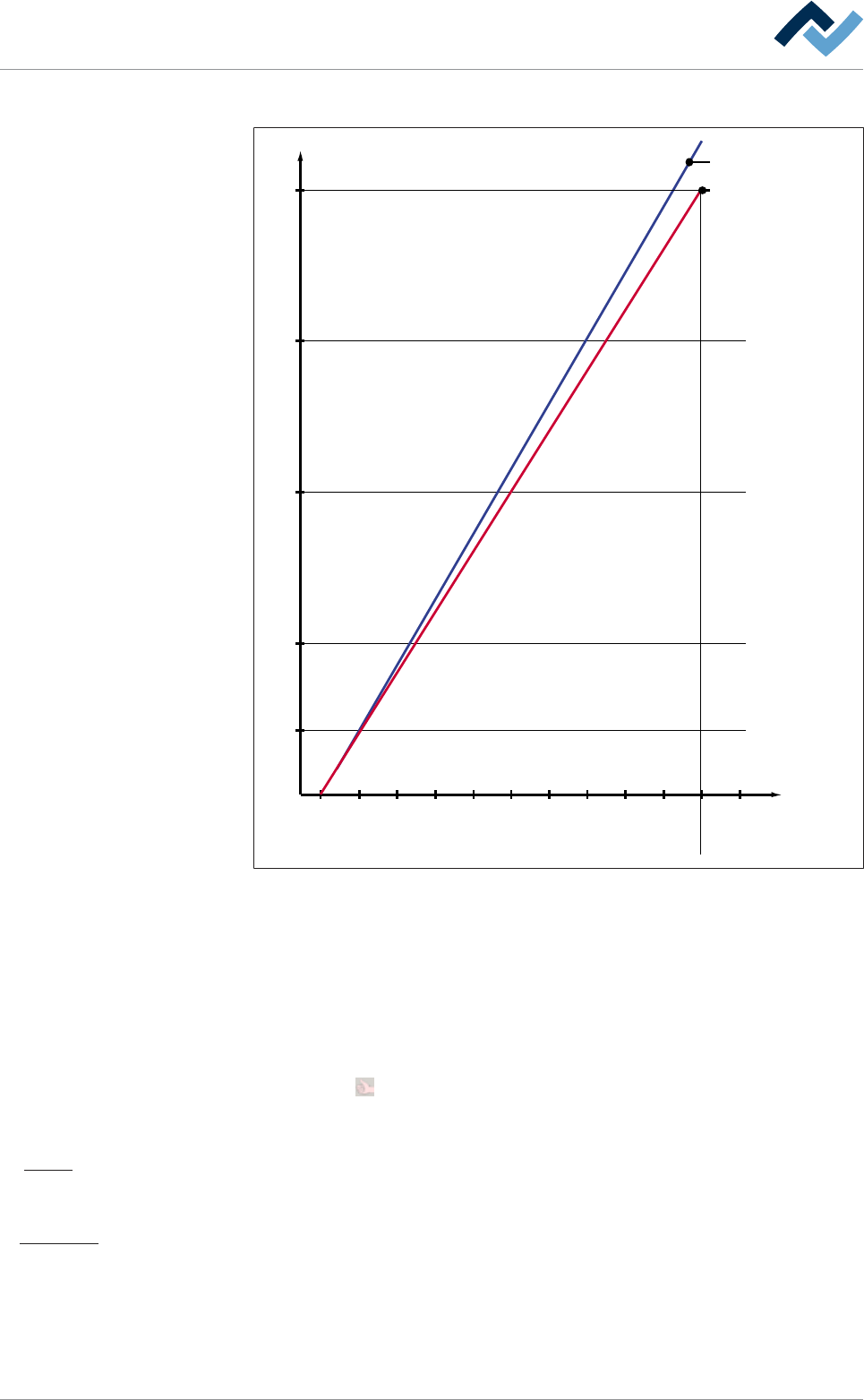

图81:
温度特性的斜率必须以这种方法来改变，即在显示区域[T
(T)
]中显示出一个
[200°C]的值。
a) 通过一个校准设备将热电偶暴露在一个设定温度下[200°C]。
b) 读取[t]显示区域中的测量值。
ð 例如： 如果一个值[205°C]被显示在[温度补偿]框中的[t]显示区域
内：
c) 点击[k]输入区域并为斜率输入一个值。 对值进行修改直到在 [T
(T) 显示区域
中，
]中显示出一个[200°C]的值。
d) 点击按钮
接受一个设置。
ð 如果是这种情况，说明特性的斜率已被确定。
t
T
(t)
=
k
10000
- 1
(
(
- b
•
205°C
200°C
=
-146,34
10000
- 1
(
(
- (- 2°C)
•
你也可以通过计算来确定特性斜率。 将值放入公式中。 对计算出的值[k]进
行四舍五入，然后输入[k]输入区域中。 然后在显示区域中[T
(T)
]中也会显示
出一个[200°C]的值。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 239/600
6|功能描述
6.17.8.1 在[状态]框中读取一个区域的状态
这个显示用于对机器的服务和诊断；只有在[常规设置]/[用户管理]页面中的
[扩展高级设置]复选框被激活后，才能对其进行查看。
维护模式
顶部温区 设置
温区
温区
温区
温区
温区
温区
温区
温区
温区
温区
温区
温度补偿
T(t)=(k/10000 + 1) * t + b
状态
℃
℃
℃
℃
风扇检测开启
感应器位置
参考结点温度
比例强化加热
复位时间（i-rate）加热
微分时间（D-rate）加热
动态开关设置值
动态开关设置值（加热）
比例强化冷却
复位时间（i-rate）冷却
微分时间（D-rate）加热
动态开关设置值
热电偶断开
实际温度太高
设定温度太高
温度不变化
功率输出100％ - 温度不变
加热比率
冷却比率
风扇当前转速RPM
温区已经准备好公差（小于设定值公差）
％
％
每分钟转速
K
℃
k
b
mm
%/°C
s
s
s
s
%/°C
冷却区
冷却区
冷却区
冷却区
％
％
平均加热比率
平均冷却比率
控制参数
温度设定值
t
T(t)
图82:
[状态] 框位于右上方
ü 读取区域状态：
a) 在 [温区] 框中选择一个区域。
ð 现在在 [状态] 框中可以读取选定区域的状态：
– [热电偶断开] 显示热电偶的状态。在电缆断裂时，LED 灯显示绿色，并
显示一条信息。
– [实际温度太高] 在超过最高许可的实际值（比如 400°C）时，LED 灯显
示绿色，并显示一条信息。
– [设定温度太高] 在超过最高许可的设定值（比如 400°C）时，LED 灯显
示绿色，并显示一条信息。
– [温度不变化] 当一个区域内的实际温度超过 60 分钟未变化时，LED 灯
显示绿色，并显示一条信息。
– [功率输出100％ - 温度不变]如果加热回路在 [x] 时间内 100% 加热，
不显著提高温度，LED 灯会显示绿色。
– [加热比率] 显示区域当前的加热功率，单位为最大值的 [%]。
– [平均加热比率] 显示加热功率平均值。
– [冷却比率] 显示区域当前的冷却功率，单位为最大值的 [%]。
– [平均冷却比率] 显示冷却功率平均值。
