6|功能描述
6.17.8.1 在[状态]框中读取一个区域的状态
这个显示用于对机器的服务和诊断；只有在[常规设置]/[用户管理]页面中的
[扩展高级设置]复选框被激活后，才能对其进行查看。
维护模式
顶部温区 设置
温区
温区
温区
温区
温区
温区
温区
温区
温区
温区
温区
温度补偿
T(t)=(k/10000 + 1) * t + b
状态
℃
℃
℃
℃
风扇检测开启
感应器位置
参考结点温度
比例强化加热
复位时间（i-rate）加热
微分时间（D-rate）加热
动态开关设置值
动态开关设置值（加热）
比例强化冷却
复位时间（i-rate）冷却
微分时间（D-rate）加热
动态开关设置值
热电偶断开
实际温度太高
设定温度太高
温度不变化
功率输出100％ - 温度不变
加热比率
冷却比率
风扇当前转速RPM
温区已经准备好公差（小于设定值公差）
％
％
每分钟转速
K
℃
k
b
mm
%/°C
s
s
s
s
%/°C
冷却区
冷却区
冷却区
冷却区
％
％
平均加热比率
平均冷却比率
控制参数
温度设定值
t
T(t)

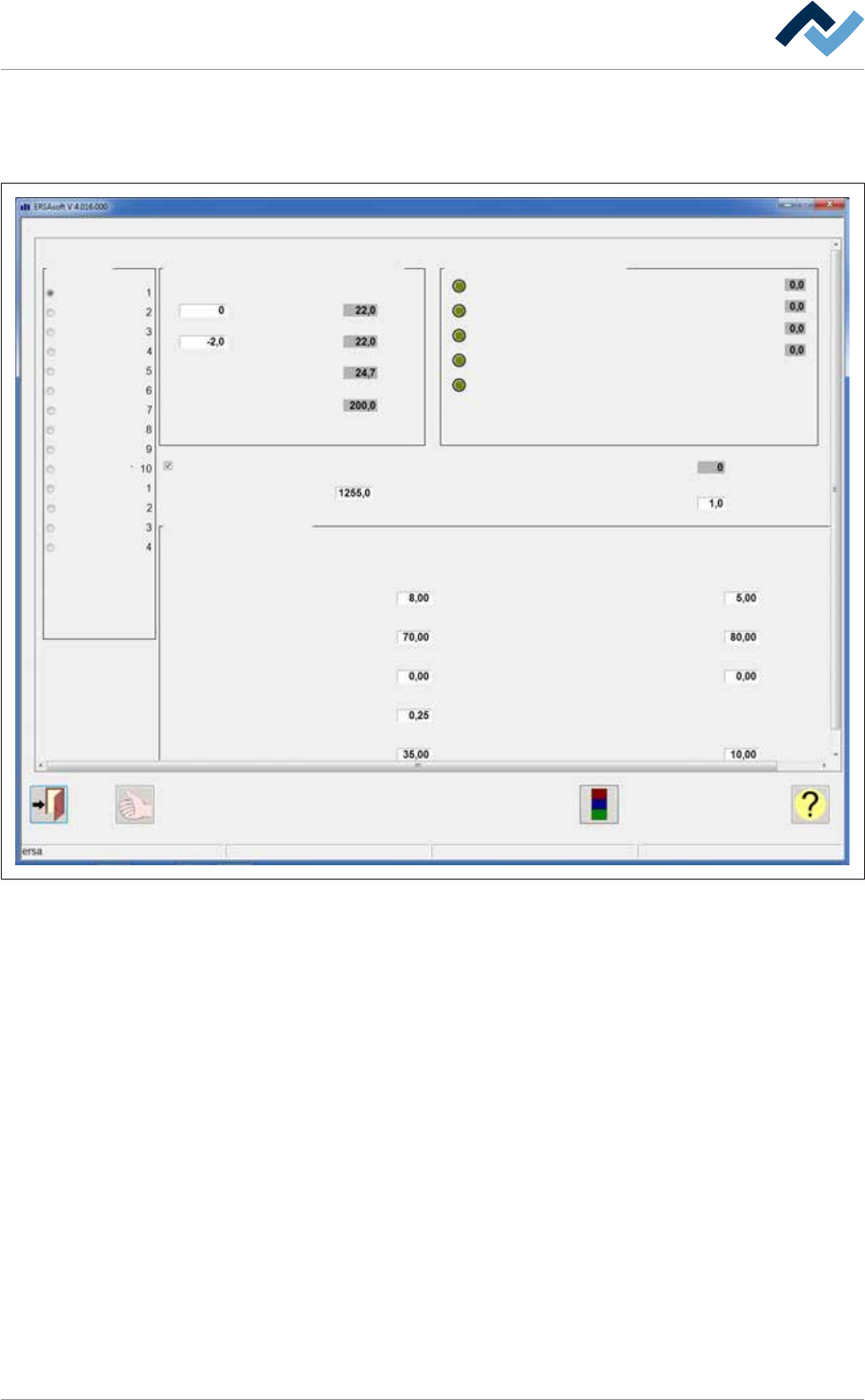

图82:
[状态] 框位于右上方
ü 读取区域状态：
a) 在 [温区] 框中选择一个区域。
ð 现在在 [状态] 框中可以读取选定区域的状态：
– [热电偶断开] 显示热电偶的状态。在电缆断裂时，LED 灯显示绿色，并
显示一条信息。
– [实际温度太高] 在超过最高许可的实际值（比如 400°C）时，LED 灯显
示绿色，并显示一条信息。
– [设定温度太高] 在超过最高许可的设定值（比如 400°C）时，LED 灯显
示绿色，并显示一条信息。
– [温度不变化] 当一个区域内的实际温度超过 60 分钟未变化时，LED 灯
显示绿色，并显示一条信息。
– [功率输出100％ - 温度不变]如果加热回路在 [x] 时间内 100% 加热，
不显著提高温度，LED 灯会显示绿色。
– [加热比率] 显示区域当前的加热功率，单位为最大值的 [%]。
– [平均加热比率] 显示加热功率平均值。
– [冷却比率] 显示区域当前的冷却功率，单位为最大值的 [%]。
– [平均冷却比率] 显示冷却功率平均值。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 240/600
6|功能描述
6.17.8.2 输入温度感应器的位置
测量区域的温度，每个区域都配备有一个热电偶（感应器）。 测量值可以用
于，比如，发出焊接报告。 感应器的安装位置取决于机器的类型，并且一般
情况下只会在调试的时候确定一次。 因此，只有在例外的情况下才需要修
改。
维护模式
顶部温区 设置
温区
温区
温区
温区
温区
温区
温区
温区
温区
温区
温区
温度补偿
T(t)=(k/10000 + 1) * t + b
状态
℃
℃
℃
℃
风扇检测开启
感应器位置
参考结点温度
比例强化加热
复位时间（i-rate）加热
微分时间（D-rate）加热
动态开关设置值
动态开关设置值（加热）
比例强化冷却
复位时间（i-rate）冷却
微分时间（D-rate）加热
动态开关设置值
热电偶断开
实际温度太高
设定温度太高
温度不变化
功率输出100％ - 温度不变
加热比率
冷却比率
风扇当前转速RPM
温区已经准备好公差（小于设定值公差）
％
％
每分钟转速
K
℃
k
b
mm
%/°C
s
s
s
s
%/°C
冷却区
冷却区
冷却区
冷却区
％
％
平均加热比率
平均冷却比率
控制参数
温度设定值
t
T(t)

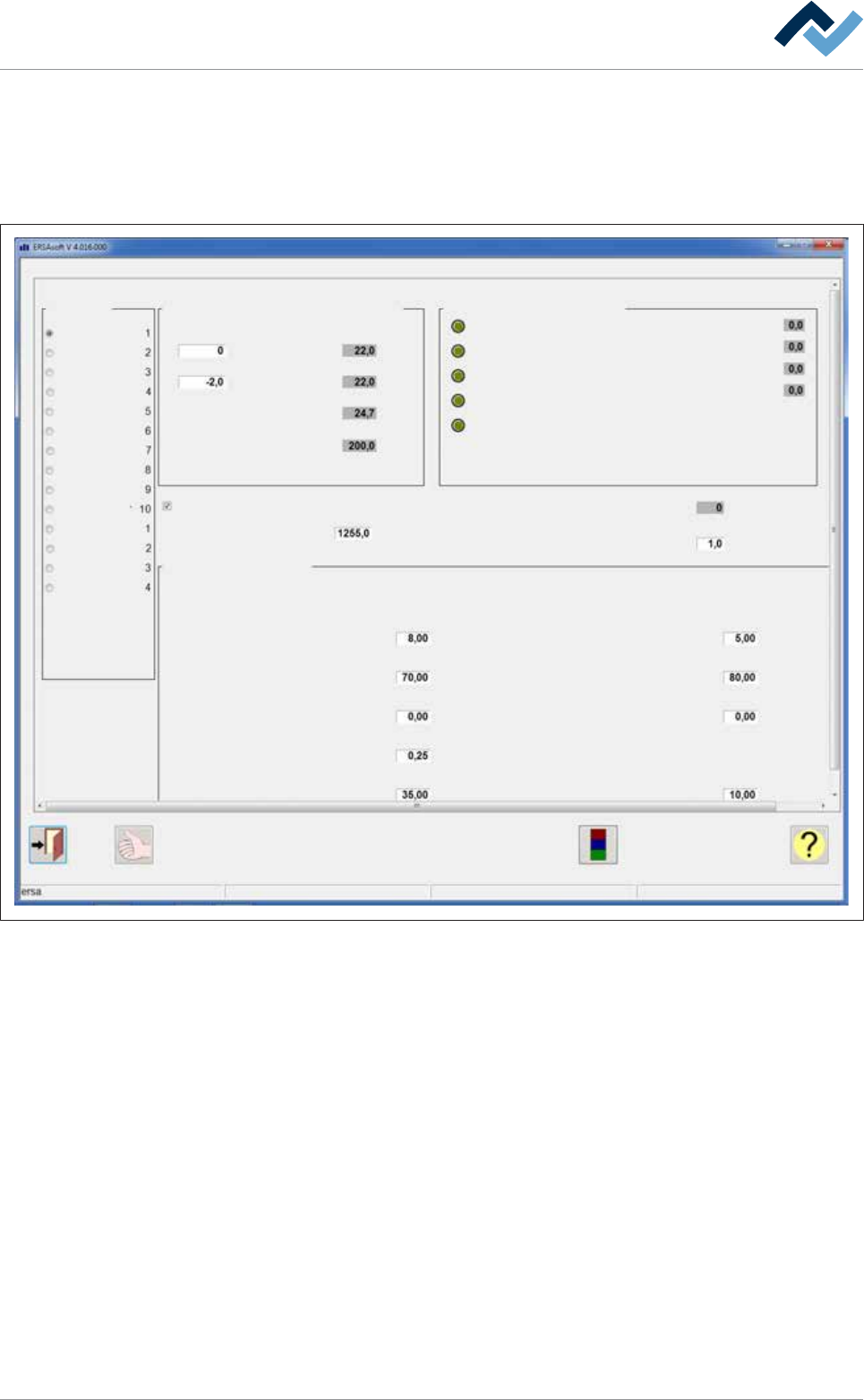

图83:
[顶部区域]设置页面
ü 在下面的例子中，感应器的位置需要被确定并设置在第二个加热区域中：
a) 在[温区]框中选择区域[2]。
b) 将距离[A]（从系统进料区到第一个区域）和距离[B]相加；得出的值就是
感应器的位置[C] 905 mm + 350 mm = 1255 mm。有关这方面的内容，请
查看以下图示：
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 241/600
6|功能描述
[A]
[C]
[B]

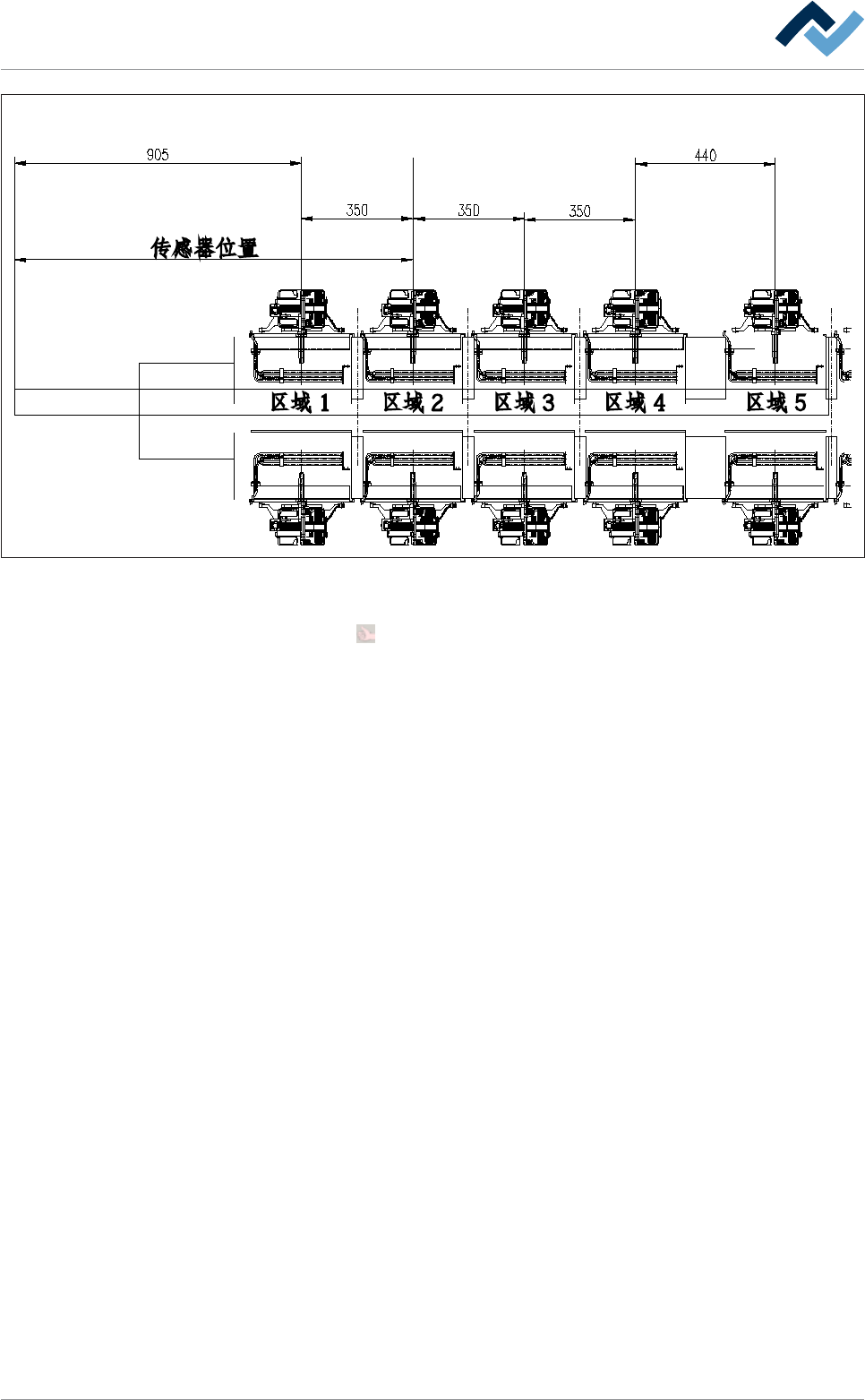

图84:
例如： 确定感应器的位置
c) 将确定的感应器的位置输入到[感应器位置]输入区域中。
d) 点击按钮
接受设置。
ð 此程序完成。
