6.17.9 [变频器] 编辑页面
ü 显示一个变频器当前的状态：
a) 点击[区]编辑页面里底部工具栏中的
按钮。
ð [变频器]编辑页面被打开：
选择FC
维护模式
顶部变频器1
顶部变频器2
冷却区变频器
顶部变频器1
实际电流
设定电流
正容差电流
当前错误
上次错误
输入电压
输出频率
状态指示
工作周期
发布周期
通讯OK
输入信号OK（端口21或10）
转速
温度
版本
型号
CAN地址
没有错误
没有错误
每分钟转速
毫安
毫安
毫安
V
Hz
℃
℃
h
h

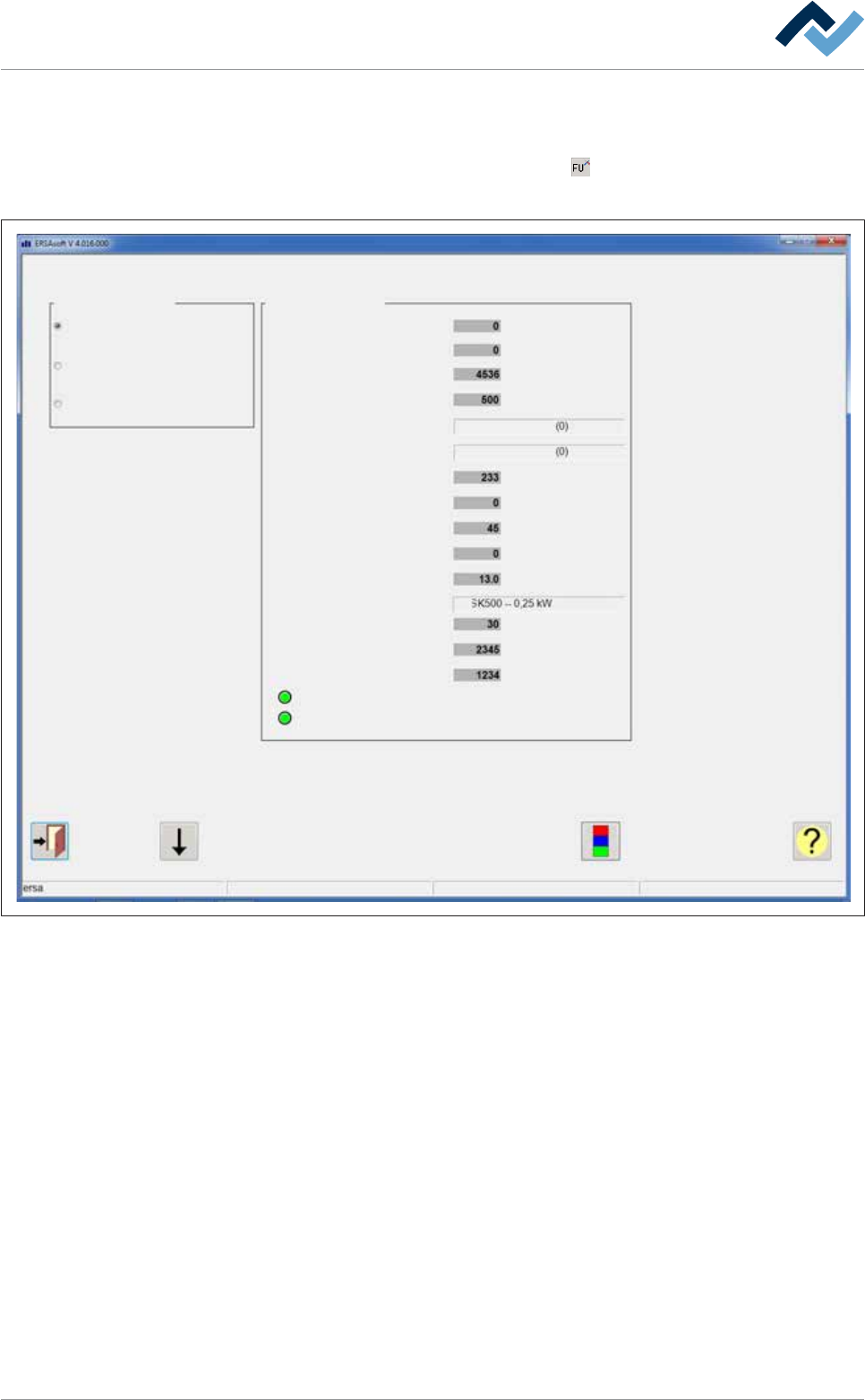

图87:
[变频器] 编辑页面
b) 在[选择FC]框中点击想选择的变频器的单选按钮来显示出它的属性。
ð 此时你可以看到：
– [转速]指示出风机当前的实际速度[每分钟转速]。
– [实际电流]指示出风机的当前的电流消耗[毫安]。
– [设定电流]指示出风机的设定电流消耗[毫安]。
– [电流正公差]最大允许超标电流[毫安]。
– [当前错误]指示出变频器当前出现的一个错误。
– [上次错误]指示出变频器出现的最后一个错误。
– [输入电压]是指在变频器的输入终端上的电压[V]。
– [输出频率]指示出变频器的输出频率[Hz]}。
– [温度]指示出变频器的当前温度[℃]。
– [状态指示]显示信息用于对机器的服务和诊断。
– [版本]指示出在变频器中的软件版本。
– [型号]指示出变频器的设备类型。
– [CAN地址]指示出变频器的CAN的地址。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 245/600
6|功能描述
– [工作周期]指示出变频器的运行总时长[h]。 这个时间是变频器接通电源
的时间。
– [发布周期]指示出一个驱动被变频器实际启动的时间[h]。
– [通讯OK]指示出在变频器和PLC之间的通讯状态。 如果通讯OK，LED 灯会
显示为绿色。
– [输入信号OK（端口21或10）]指示出一个24V 的电压被施加在终端21或
10。 如果电压施加上了，LED 灯会显示为绿色。
ü 在编辑页面中直接转换[底部变频器] 或[顶部变频器]：
a) 点击底部工具栏里的
或 按钮。
ð 相应的编辑页面会被显示出来。
点击
关闭页面。
