6|功能描述 6.17.10.4 [EPC 图表] 编辑页面 在这个页面中可以显示出加热时间测量、温度测量和输送速度的图表。 可以 加载并显示以前保存的图表。 ü 打开 [EPC图表]编辑页面： a) 点击第一个[EPC]编辑页面里底部工具栏中的 按钮。 ð [EPC图表]编辑页面被打开： 编辑对话框 维护模式 EPC图表 测量升温时间[s] 测量温度 100 [°C] 测量温度 0 [°C] 传送速度 CPK的实际温度 放大 图…
6|功能描述
6.17.10.3 [EPC] 设置页面
ü 打开[EPC]设置页面：
a) 点击[EPC]编辑页面里底部工具栏中的
按钮。
ð [EPC]设置页面被打开：
维护模式
EPC 设置
入口可阻止进入
评估对流测量
对流测量时停止进入
在维护模式下启用
显示标题
显示EPC控制上述运输
公差报警
激活
自动对流测量
间隔
时间
输送监控
传输轨道 1
传输轨道 2
传输轨道 3
传输轨道 4
齿轮传输比
齿轮传输比
齿轮传输比
齿轮传输比
冷却气体监测
设置値
激活
正公差
负公差

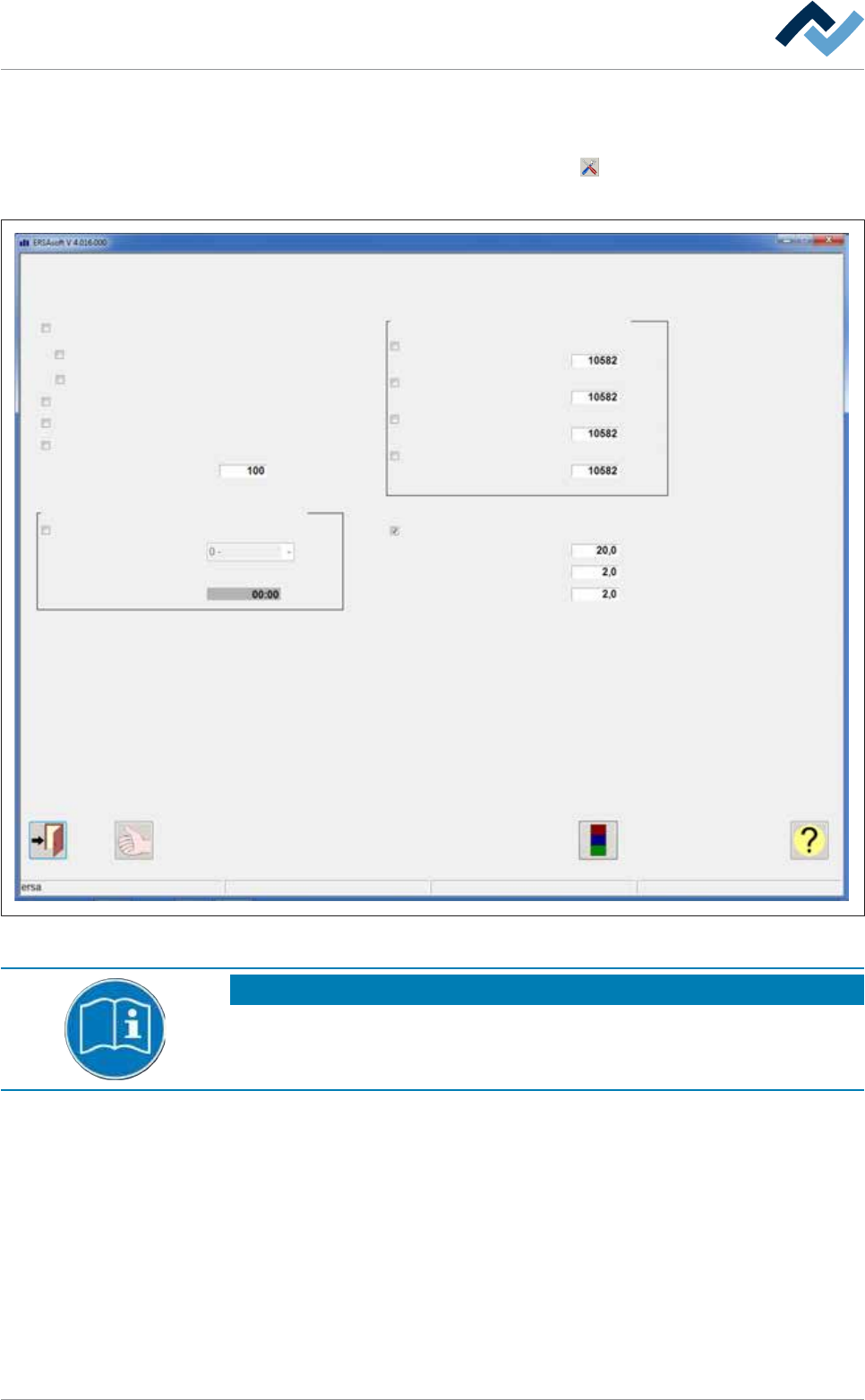

图90:
[EPC] 设置页面
提示
补充资料
有关ERSA过程控制[EPC]的简单描述，请参考随货一起发送的资料盘
[299985_product_data_reflow]中的内容。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 249/600
6|功能描述
6.17.10.4 [EPC 图表] 编辑页面
在这个页面中可以显示出加热时间测量、温度测量和输送速度的图表。 可以
加载并显示以前保存的图表。
ü 打开 [EPC图表]编辑页面：
a) 点击第一个[EPC]编辑页面里底部工具栏中的
按钮。
ð [EPC图表]编辑页面被打开：
编辑对话框
维护模式
EPC图表
测量升温时间[s]
测量温度 100 [°C]
测量温度 0 [°C]
传送速度
CPK的实际温度
放大

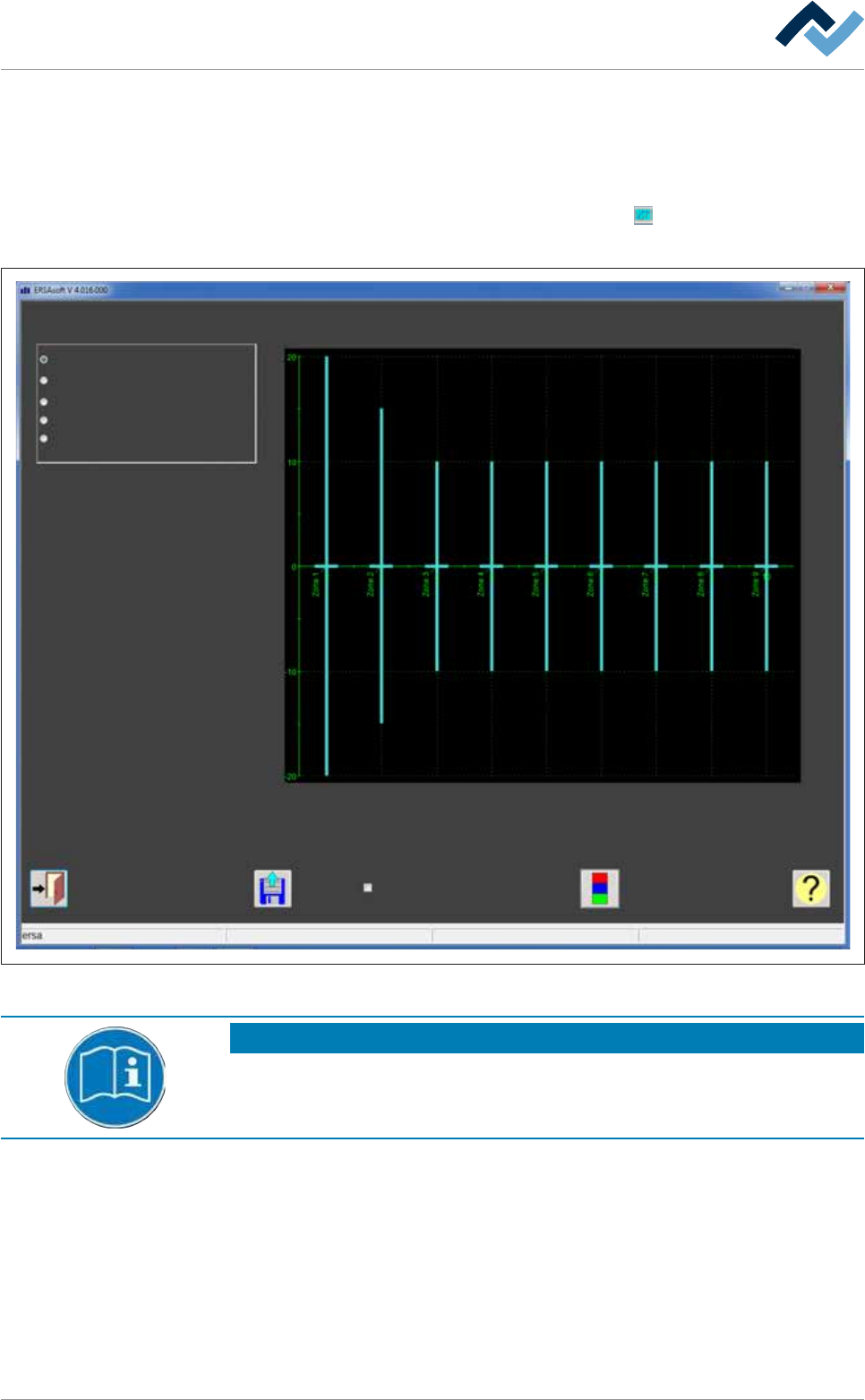

图91:
[EPC 图表] 编辑页面
提示
补充资料
有关ERSA过程控制[EPC]的简单描述，请参考随货一起发送的资料盘
[299985_product_data_reflow]中的内容。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 250/600
6|功能描述
6.17.11 [输送器] 编辑页面
您可在该对话框中接通选定的传送带，设置传送速度和读取实际值。另外可以
保存 电路板检测 和 SMEMA / WMW 接口的输入内容。
提示
可以做任何修改吗？
进入这个页面需要拥有[属性页面]用户权利。 在没有登录名和密码的情况下，
这些设置只能被查看。 在这种情况下，当需要输入密码的时候，按下键盘上的
[ESC 退出]键，或者点击[取消]按钮。
我们只对传送带1的页面作出描述，描述的内容同样适用于其它所有的传送
带。
ü 打开输入对话框 [传输轨道]：
a) 在基础对话框中点击传送带图标
。为此请
同样阅读章节 输送器的图标和它的功能 [
}225]。
ð 输入对话框 [传输轨道] 将会打开：
编辑对话框
维护模式
传输轨道
传输轨道 4
传输轨道 3
传输轨道 2
传输轨道 1
设置値
实测值
无法达到
厘米/分钟
厘米/分钟
厘米/分钟
设置値
实测值
无法达到
厘米/分钟
厘米/分钟
设置値
实测值
无法达到
厘米/分钟
厘米/分钟
设置値
实测值
无法达到
厘米/分钟
图92:
输入对话框 [传输轨道]。根据机器的具体规格，最多可能有四个传送带轨道。
传送速度：
ü 输入传送速度：
a) 点击输入框 [设置値]，并输入一个数值，其以 [厘米/分钟] 为单位。
