6|功能描述
ð 点击按键 。在按键以内显示传送带轨道的编号。
ð 现在调节中央支撑的高度。您可在显示框 [实测值] 中读取当前高度，单
位为 [mm]。可以按多种颜色显示按键。每种颜色以定义的功能为基础。
可以有以下颜色：
– 灰色：断开了高度调节驱动器。
– 绿色：正在调节高度。
– 红色：存在故障。
此外还请参见
2 [发动机]宽度调节设置页面 [
}266]
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 265/600
6|功能描述
6.17.14 [发动机]宽度调节设置页面
在这个页面中，你可以设置并定位宽度调节。
提示
可以做任何修改吗？
进入这个页面需要拥有[设置]用户权利。 如果没有以用户名和密码登录，这些
设置就只能被查看。在这种情况下，应在键盘上按下[ESC 退出]键，或者在要求
输入密码的时候点击[取消]按钮。
我们只对传送带1的页面作出描述，描述的内容同样适用于其它所有的传送
带。
ü 打开 [发动机]设置页面：
a) 在 [传送宽度调节]编辑页面，[传送宽度调节]框中，点击按钮
。
ð 会出现[发动机]设置页面：
马达
设定速度
维护模式
传输轨道宽度调节 1
齿轮比
电流极限
向左转为正方向
CAN地址
通讯OK
设置
实际速度
设定速度
实际电流
温度
状态指示
最大速度设定值
最小速度设定值
负公差
正公差
工作周期
发布周期
当前位置
维护模式
版本:
持续时间
每分钟转速
每分钟转速毫安
℃
每分钟转速
每分钟转速
mm
in MM
没有错误
参考点位置
最大位置
最小位置
毫安
mm
每分钟转速
低热容量网带传输轨道
入口管厚度
出口管厚度
安装
mm
mm
mm
mm
马达参考点状态
in MM
in MM
设置
绝对位置
h
h
传送宽度调节
初始化方向为负方向
参考点感应器（灰色=未感应）
正极限开关（绿灯=未感应）
负极限开关（绿灯=未感应）

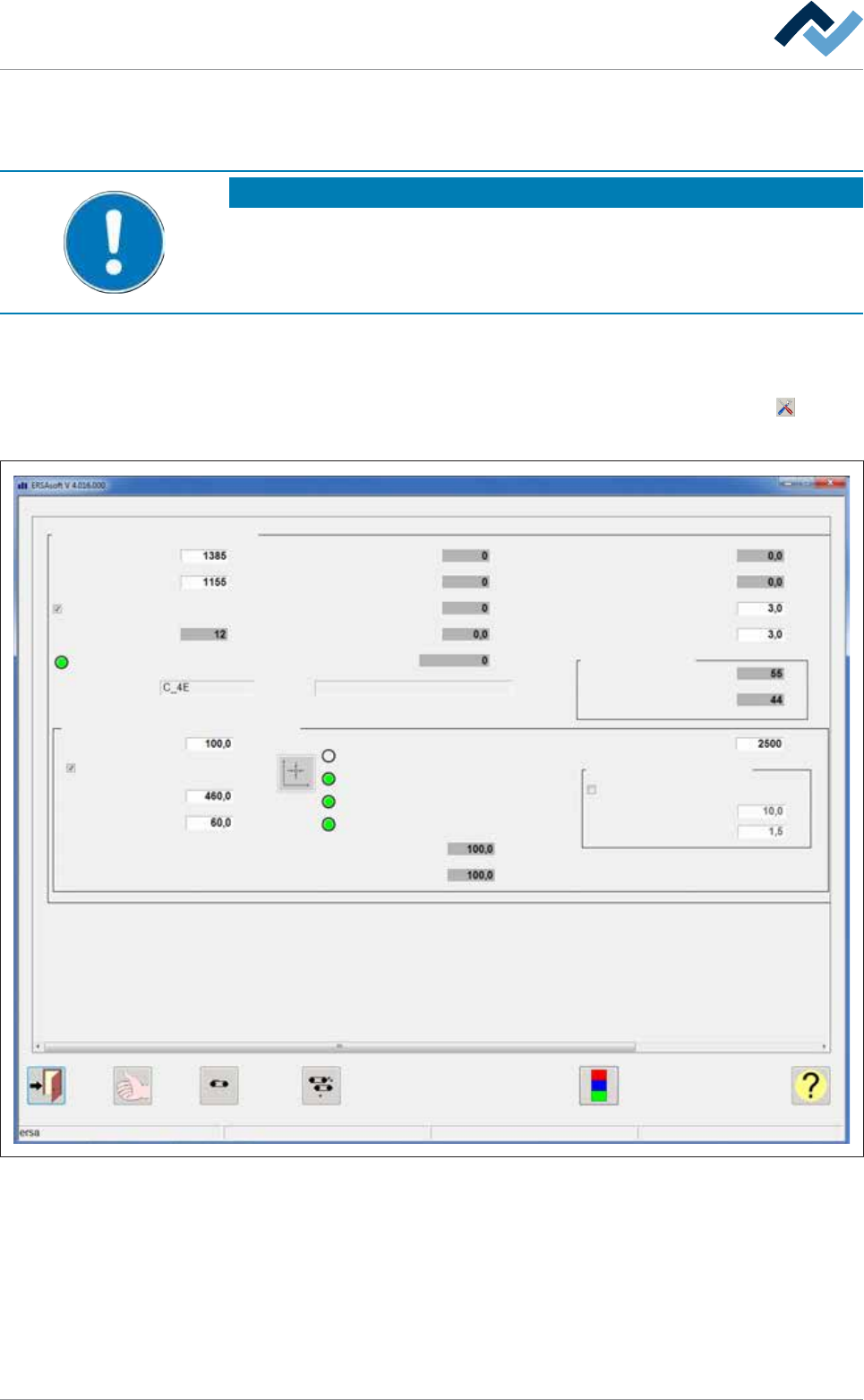

图98:
[发动机]设置页面
[传送宽度调节] 框
– [齿轮比]： 输入传动比。 有关这方面的说明，请阅读驱动数据表。
– [电流极限]： 输入一个当前的限值[毫安]。 如果超过了被显示的值，将
会出现一个信息。
– [向左转为正方向]： 如果定位在电机轴逆时针旋转的情况下运行，应激
活该复选框。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 266/600
6|功能描述
– [CAN地址]： 指示出驱动器的CAN节点数。
– [通讯OK]指示出在发动机和PLC之间的通讯状态。 如果通讯OK，LED 灯会
显示为绿色。
– [版本:]发动机固件版本的显示。
– 实际速度]: 指示出当前发动机的速度[每分钟转速]。
– [设定速度]： 指示出发动机额定转速的设定值。
– [实际电流]： 指示出当前发动机的电流[毫安]。
– [温度]： 指示出当前发动机的温度[℃]。
– [状态指示]： 显示信息用于对机器的服务和诊断。
– [错误代码]： 显示信息用于对机器的服务和诊断。
– [最大速度设定值]： 显示出额定发动机速度的最大设置[每分钟转速]
– [最小速度设定值]： 显示出额定发动机速度的最小设置[每分钟转速]。
– [负公差]： 输入一个公差下限值[厘米/分钟]。 如果实际值低于公差下
限，会出现一个报错信息。
– [正公差]： 输入一个公差上限值[厘米/分钟]。 如果超过了公差上限，
会显示出一个报错信息。
[持续时间]框
– [工作周期]：指示出自试运行起驱动被接通电流时长；单位[h]。
– [发布周期]：指示出在机器处于[准备好信号操作模式时自试运行起驱动
运行了多长时间。
[设置]框
可以在参考点位置]输入区域中输入一个确定的参考位置。 有关这方面的说
明，请参考在这一段结尾中的使用范例。
ü 确定[硬件负限位开关]作为参考基准点：
a) 激活[初始化方向为负方向]复选框。
ð 此时[硬件负限位开关]成为一个参考基准点。 如果复选框没有被激活，
T10_I41[硬件正限位开关]就会被确定为参考基准点。
ü 设置最小/最大可能的输送器宽度：
a) 将最小/最大可能的输送器宽度输入到[最小位置] / [最大位置]输入区域
中。
ð 此程序完成。
ü 设置驱动的额定速度：
a) 将一个以[每分钟转速]为单位的值输入到[设定速度]输入区域中。
ð 这是发动机在定位过程中的运行速度。
ü 启动定位程序：
a) 点击按钮
。
ð 定位程序被启动。
状态显示在[设置]框中
– [参考点感应器（灰色=未感应）]指示出硬件基准开关的状态。 如果开关
没有被占用，LED 灯会显示为绿色。 如果开关被占用，LED 灯会显示为
灰色。
– [正极限开关（绿灯=未感应）]指示出在轴的正方向的硬件限位开关的状
态。 如果限位开关没有被占用，LED 灯会显示为绿色。 如果限位开关被
占用，会出现一个信息。
– [负极限开关（绿灯=未感应）]指示出在轴的负方向的状态。 如果限位开
关没有被占用，LED 灯会显示为绿色。 如果限位开关被占用，会出现一
个信息。
