6|功能描述 范例 c)，没有硬件限位开关，不使用基准点法，各轨道机械连接在一 起 图106: 定位双带系统的宽度调整和中心支架 ü 定位中心支架： a) 打开[发动机]中央支撑设置页面： b) 点击[设置]下的 按钮。 c) 测量固定输送器轨道和中心支架之间的实际距离 (3) - (4)。 d) 点击[参考点位置] 输入框中并输入测量值。 e) 点击按钮 接受所作出的设置。 ð 此时，输入的值对应于新的定位。 ü 对定位程序进行…
6|功能描述
范例 b)，没有硬件限位开关，不使用基准点法

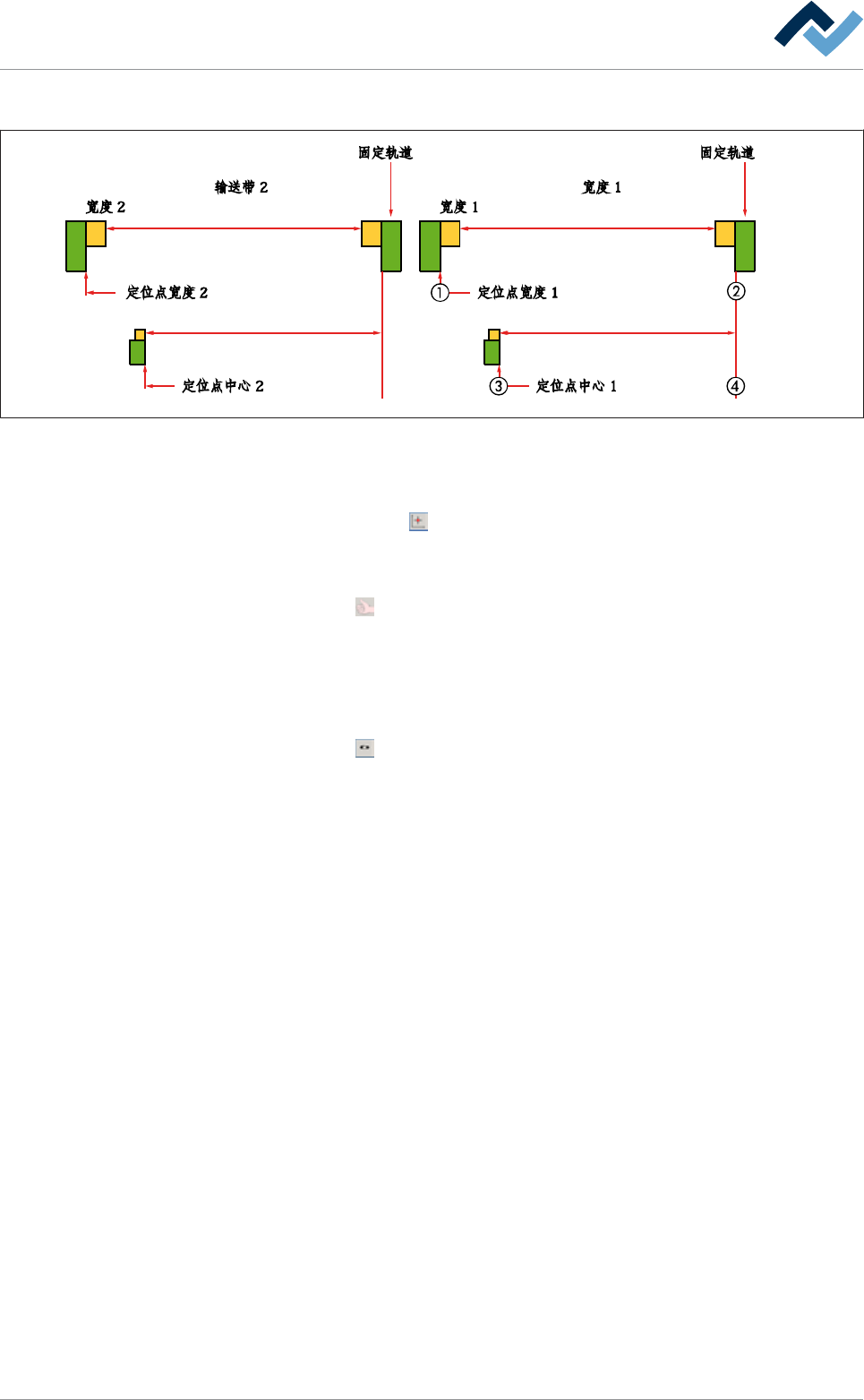

图105:
定位双带系统的宽度调整和中心支架
ü 定位中心支架：
a) 打开[发动机]中央支撑设置页面。
b) 点击[设置]下的
按钮。
c) 测量固定输送器轨道和中心支架之间的实际距离 (3) - (4)。
d) 点击[参考点位置] 输入框中并输入测量值。
e) 点击按钮
接受所作出的设置。
ð 此时，输入的值对应于新的定位。
ü 对定位程序进行检测：
a) 打开[中央支撑] 编辑页面。
b) 将一个以[mm]为单位的值输入到[设置値]输入框中。
c) 点击按钮
。
ð 此时中心支架被调整好。 当前的位置可以在 [实测值]显示框中看
到，以[mm]为单位。 完成定位后：
d) 测量固定输送器轨道和中心支架之间的实际距离 (3) - (4)。
ð 如果测量值与显示的[实测值]相同，定位程序得以完成。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 281/600
6|功能描述
范例 c)，没有硬件限位开关，不使用基准点法，各轨道机械连接在一
起
图106:
定位双带系统的宽度调整和中心支架
ü 定位中心支架：
a) 打开[发动机]中央支撑设置页面：
b) 点击[设置]下的
按钮。
c) 测量固定输送器轨道和中心支架之间的实际距离 (3) - (4)。
d) 点击[参考点位置] 输入框中并输入测量值。
e) 点击按钮
接受所作出的设置。
ð 此时，输入的值对应于新的定位。
ü 对定位程序进行检测：
a) 打开[中央支撑] 编辑页面。
b) 将一个以[mm]为单位的值输入到[设置値]输入框中。
c) 点击按钮
。
ð 此时中心支架被调整好。 当前的位置可以在 [实测值]显示框中看
到，以[mm]为单位。 完成定位后：
d) 测量固定输送器轨道和中心支架之间的实际距离 (3) - (4)。
ð 如果测量值与显示的[实测值]相同，参考程序得以完成。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 282/600
6|功能描述
6.17.19 输入对话框 [PCB 检测]
在该对话框中可以设置板子几何参数，读取实际值。
提示
可以做任何修改吗？
进入这个页面需要拥有[设置]用户权利。 如果没有以用户名和密码登录，这些
设置就只能被查看。在这种情况下，应在键盘上按下[ESC 退出]键，或者在要求
输入密码的时候点击[取消]按钮。
我们只对传送带1的页面作出描述，描述的内容同样适用于其它所有的传送
带。
ü 打开输入对话框 [电路板检测]：
a) 打开输入对话框 [传输轨道]。
b) 在框 [传输轨道 1] 中点击按键
。
ð 出现输入对话框 [电路板检测]：
电路板检测
维护模式
传输轨道 1
编辑对话框
检测...
进板模块
长度
激活
电路板长度
断开延迟
激活
断开延迟
机器内电路板数量
电路板产量
电路板废品
电路板总数
片/一天
维护模式支持过板功能
移除
激活
长度
断开延迟
激活
断开延迟
出板模块
电路板长度
每个轨道电路板数量
移除
片/一班
图107:
输入对话框 [PCB 检测]
[进板模块] 和 [出板模块] 框
– [长度 激活]：如果激活了该单选按钮，可以编辑输入框 [电路板长度]。
– [电路板长度]：输入 PCB 长度。
– [断开延迟 激活]：如果激活了该单选按钮，可以编辑输入框 [断开延
迟]。
