6|功能描述 6.17.19 输入对话框 [PCB 检测] 在该对话框中可以设置板子几何参数，读取实际值。 提示 可以做任何修改吗？ 进入这个页面需要拥有[设置]用户权利。 如果没有以用户名和密码登录，这些 设置就只能被查看。在这种情况下，应在键盘上按下[ESC 退出]键，或者在要求 输入密码的时候点击[取消]按钮。 我们只对传送带1的页面作出描述，描述的内容同样适用于其它所有的传送 带。 ü 打开输入对话框 [电路板检测]： a)…
6|功能描述
范例 c)，没有硬件限位开关，不使用基准点法，各轨道机械连接在一
起

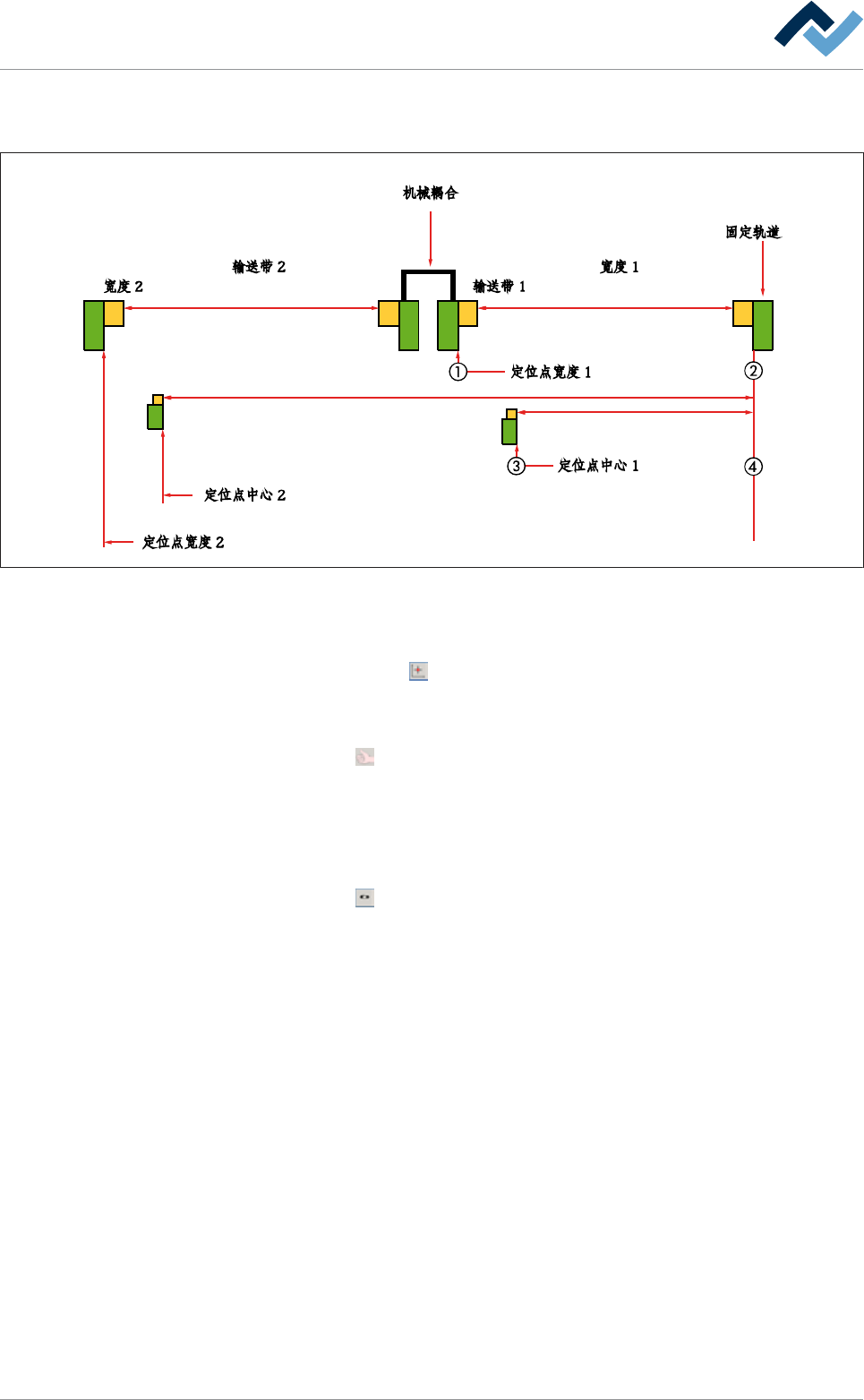

图106:
定位双带系统的宽度调整和中心支架
ü 定位中心支架：
a) 打开[发动机]中央支撑设置页面：
b) 点击[设置]下的
按钮。
c) 测量固定输送器轨道和中心支架之间的实际距离 (3) - (4)。
d) 点击[参考点位置] 输入框中并输入测量值。
e) 点击按钮
接受所作出的设置。
ð 此时，输入的值对应于新的定位。
ü 对定位程序进行检测：
a) 打开[中央支撑] 编辑页面。
b) 将一个以[mm]为单位的值输入到[设置値]输入框中。
c) 点击按钮
。
ð 此时中心支架被调整好。 当前的位置可以在 [实测值]显示框中看
到，以[mm]为单位。 完成定位后：
d) 测量固定输送器轨道和中心支架之间的实际距离 (3) - (4)。
ð 如果测量值与显示的[实测值]相同，参考程序得以完成。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 282/600
6|功能描述
6.17.19 输入对话框 [PCB 检测]
在该对话框中可以设置板子几何参数，读取实际值。
提示
可以做任何修改吗？
进入这个页面需要拥有[设置]用户权利。 如果没有以用户名和密码登录，这些
设置就只能被查看。在这种情况下，应在键盘上按下[ESC 退出]键，或者在要求
输入密码的时候点击[取消]按钮。
我们只对传送带1的页面作出描述，描述的内容同样适用于其它所有的传送
带。
ü 打开输入对话框 [电路板检测]：
a) 打开输入对话框 [传输轨道]。
b) 在框 [传输轨道 1] 中点击按键
。
ð 出现输入对话框 [电路板检测]：
电路板检测
维护模式
传输轨道 1
编辑对话框
检测...
进板模块
长度
激活
电路板长度
断开延迟
激活
断开延迟
机器内电路板数量
电路板产量
电路板废品
电路板总数
片/一天
维护模式支持过板功能
移除
激活
长度
断开延迟
激活
断开延迟
出板模块
电路板长度
每个轨道电路板数量
移除
片/一班

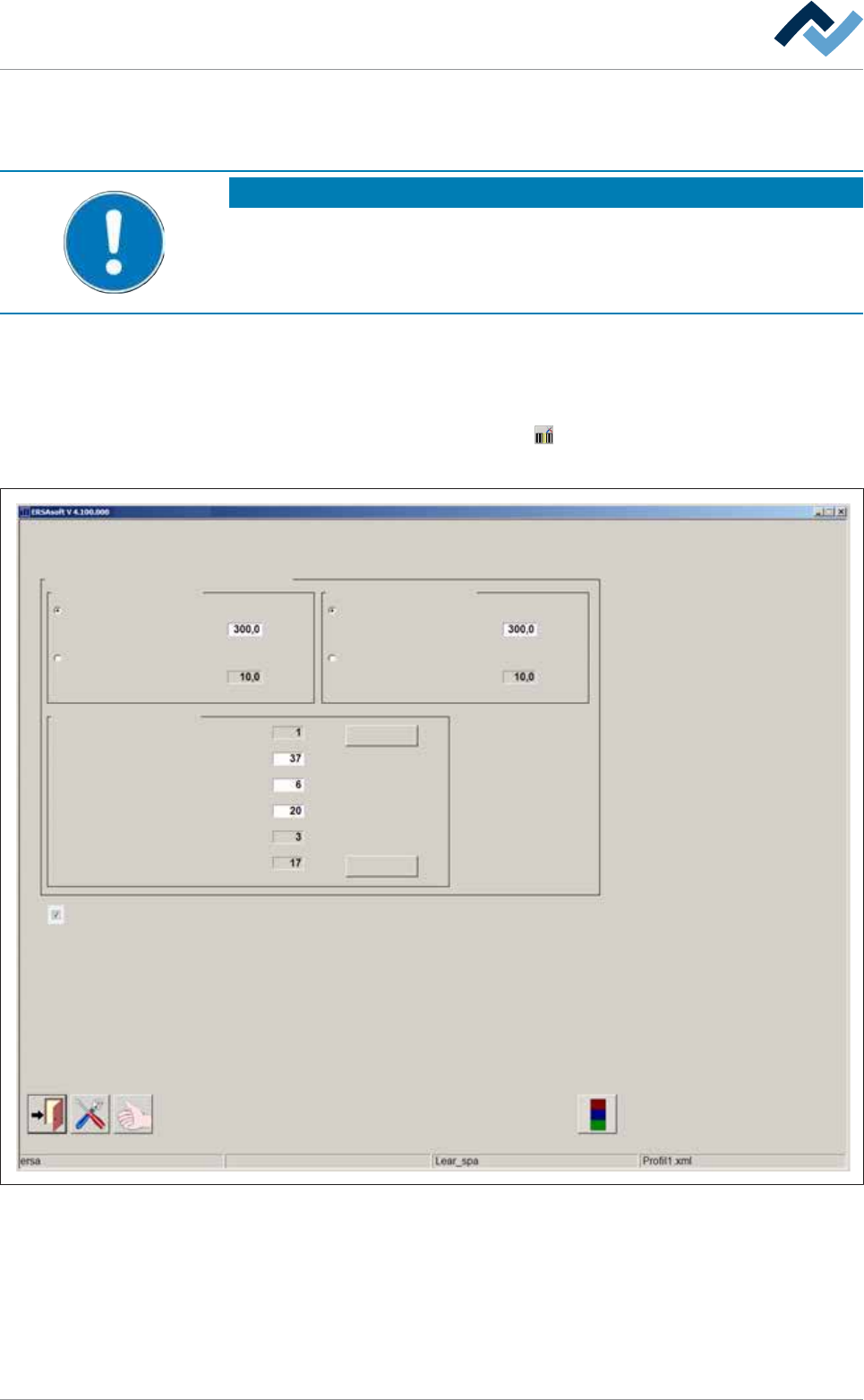

图107:
输入对话框 [PCB 检测]
[进板模块] 和 [出板模块] 框
– [长度 激活]：如果激活了该单选按钮，可以编辑输入框 [电路板长度]。
– [电路板长度]：输入 PCB 长度。
– [断开延迟 激活]：如果激活了该单选按钮，可以编辑输入框 [断开延
迟]。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 283/600
6|功能描述
为此请同样阅读章节 [PCB 检测]编辑页面。
请注意本小节末尾的应用示例。
[检测...] 框
– [机器内电路板数量]：显示自上次操作按键 [删除] 起已生产的板子数
量。
– [删除]：该按键删除显示框 [机器内电路板数量]。
– [电路板产量]：显示自调试起，有多少板子无故障地穿过机器。
– [电路板废品]：显示自调试起，有多少板子有故障地穿过机器。
– [电路板总数]：显示自调试起，总共有多少板子穿过机器。
– [近期电路板计数]：显示自上次操作按键 [删除] 起已生产的板子数量。
– [删除]：该按键删除显示框 [近期电路板计数]。
– [检测...]：该按键打开设置对话框 [电路板检测]。
ü 为测试目的而不使用加热器运行机器，为此机器必须配备运行通过功能。
a) 正确配置联机接口。（只有受过培训的专业人员才能接触机器配置对话
框）。
b) 激活复选框 [维护模式支持过板功能]。
ð 现在可以在 [维护模式] 运行模式下不使用加热器运行机器。
应用示例
提示
各个功能相互排斥！
[长度 激活] 和 [断开延迟 激活]单选按钮可以被启动，但是相互排斥。 这是
指你不能同时启动两个功能。
[板子 入口]框
维护模式
PCB送出
板子 进板
传输轨道 2
传输轨道 1传输轨道 1
传输轨道 2
传输轨道 3 传输轨道 3
传输轨道 4 传输轨道 4
传送4轨长度
传送3轨长度
传送2轨长度
传送1轨长度 传送1轨长度
传送2轨长度
传送3轨长度
传送4轨长度
断开延迟
启用
1轨关闭延时 1轨关闭延时
2轨关闭延时 2轨关闭延时
3轨关闭延时 3轨关闭延时
4轨关闭延时 4轨关闭延时
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
启用
断开延迟
长度 长度
长度长度
长度长度
长度长度
启用 启用
启用 启用
启用 启用
启用 启用
使用以下设置，当...
– ...上游输送器比机器上的输送器运行的更快的时候。
– ...同一批电路板会在大致上拥有一样的长度。
ü 设置 [长度 激活]功能：
a) 激活[长度 激活]单选按钮。
ð [传送1轨长度]输入区域可改变其背景颜色并可对输入区域进行编辑。
b) 点击输入区域并输入PCB长度，单位为[mm]， 例如 200 mm。
ð 此时控制系统会作出以下操作：
ð 如果PCB的长度小于输入的值，这个值会由控制系统自动设定为[200
mm]。
c) 如果PCB的长度大于输入的值，这个值会由控制系统自动设定为实际值。
ð 请查看以下图示：
