6|功能描述 PCB检测图示 在 [距离] 框中以图像显示 电路板检测 的状态。为此请注意下图： I S E L 1 2 3 L G A I S A L 4 图112: 电路板检测的图示。 – 如果在机器中有板子，会将它作为黄色矩形显示。(1...3)。当传送带运 行时，矩形从左向右移动。 – [ISEL]、[LGA] 和 [ISAL] 作为小的白色正方形显示。它们根据状态的不 同可以有不同的颜色 – 白色：传感器不空闲 – 绿色…
6|功能描述
框 [ISAL 传感器] 中的状态显示器
– [硬件信号]：显示传感器的状态。如果传感器记录到板子，则 LED 将显
示绿色。该状态将被发送给 PLC。
– [软件信号]：显示 PLC 的状态。如果传感器可靠识别到板子，则 LED 将
显示绿色。
– [软件脉冲计数器]：维修和诊断用显示。
监控传感器
ü 监控传感器，显示一条信息：
a) 点击输入框 [识别的最长时间]，并输入一个数值，其以 [s] 为单位。
ð
一个例子：
如果在这里输入 [60 s] 的值，一旦传感器受到占用的时
间超过 60 秒，就会显示一条信息。
ð 由此结束该过程。
超时 [识别的最长时间] 发出声音信号
ü 超时发出声音信号：
a) 在 [报警] 框中将复选框 [ISAL到达最长感应时间报警] 激活。
ð 如果超过时间 [识别的最长时间]，会另外通过喇叭发出信号。
ð 由此结束该过程。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 290/600
6|功能描述
PCB检测图示

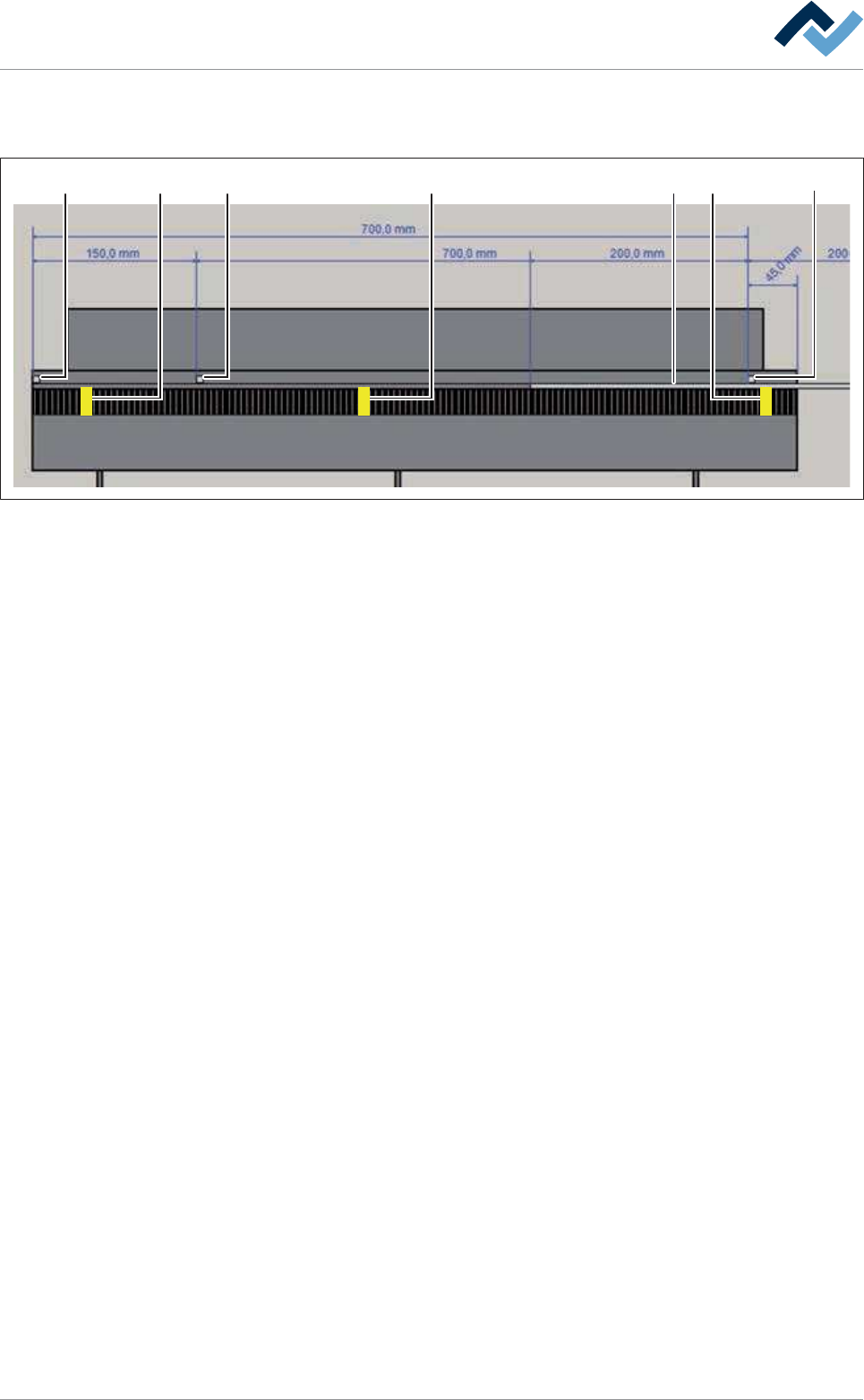

在 [距离] 框中以图像显示 电路板检测 的状态。为此请注意下图：
I SEL 1 2 3LGA I SA L4
图112:
电路板检测的图示。
– 如果在机器中有板子，会将它作为黄色矩形显示。(1...3)。当传送带运
行时，矩形从左向右移动。
– [ISEL]、[LGA] 和 [ISAL] 作为小的白色正方形显示。它们根据状态的不
同可以有不同的颜色
– 白色：传感器不空闲
– 绿色：传感器识别到板子
– 红色：传感器故障或丢失板子
– 以 [mm] 说明传感器的距离，设置有蓝色尺寸线。
– [公差范围从传感器ISAL开始] 作为白色线（4）显示。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 291/600
6|功能描述
说明 ISEL、LGA 和 ISAL 传感器的安装位置
必须只输入一次这些位置。由此调整 电路板检测 的图示，按比例尺显示：
40,0
150,0
5,0
距离 容差范围
预期PCB
mm
mm
mm
从“传送开始”到传感器“LGA”的距离
从传感器“LGA”到传感器“ISAL”的距离
从传感器“ISAL”到“传送结束”的距离
掉板报警
公差范围从传感器ISAL开始
图113:
传感器距离的输入框
ü 说明安装位置：
a) 通过测量确定传感器的实际安装位置。
b) 依次点击输入框 [从“传送开始”到传感器“LGA”的距离]、 [从传感
器“LGA”到传感器“ISAL”的距离] 和 [从传感器“ISAL”到“传送结
束”的距离]，分别输入测得的值，单位为 [mm]。
ð 现在在图示中根据其输入内容放置传感器。同时在图示中更新尺寸。
在显示框 [机器长度] 中可以读取 ISEL 传感器距 ISAL 传感器的总
距离。它约等于传送带轨道的总长度。
ð 由此结束该过程。
