6|功能描述
[轻质量的管状式传输轨道] 框
如果您的机器配备有 轻质量的管状式传输轨道，必须输入杆厚度。这可以避
免杆被 ISEL 和 ISAL 传感器错误地识别为板子。我们说的是“隐藏”杆。
隐藏杆
ü 激活功能：
ü 启动了机器的传送带。
ü 在机器内没有板子。
a) 在 [轻质量的管状式传输轨道] 框中将复选框 [安装] 激活。
ð 现在激活了该功能。
8
6,5
8
6,5
低热容量网带传输轨道
安装
设置値
设置値
实测值
实测值
入口管厚度
入口管厚度
出口管厚度
出口管厚度
mm
mm
mm
mm
进行 ISEL 传感器的设置
ü 进行设置：
ü 启动了机器的传送带。
ü 在机器内没有板子。
ü 您已经在 [用户管理] 对话框中激活了 [扩展高级设置] 功能。
a) 在框 [ISEL 感应器] 中观察状态显示器 [软件信号]。
ð 如果状态显示器闪烁或持续显示绿色：
b) 一直修改设定值 [入口管厚度 实测值]，直到状态显示器显示为灰色。
ð 必须始终将设定值设置得较显示框 [入口管厚度 实测值] 中显示的实
际值更高。
ð 由此结束该过程。
进行 ISAL 传感器的设置
ü 进行设置：
ü 启动了机器的传送带。
ü 在机器内没有板子。
ü 您已经在 [用户管理] 对话框中激活了 [扩展高级设置] 功能。
a) 在框 [ISAL 传感器] 中观察状态显示器 [软件信号]。
ð 如果状态显示器闪烁或持续显示绿色：
b) 一直修改设定值 [出口管厚度 设置値]，直到状态显示器显示为灰色。
ð 必须始终将设定值设置得较显示框 [出口管厚度 实测值] 中显示的实
际值更高。
ð 由此结束该过程。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 294/600
6|功能描述
在板子堵塞或在 [ISAL感应器监视卡板] 框中出现故障时激活监控功
能
ü 激活监控功能：
a) 激活复选框 [拥塞时发出警报]。
ð 现在可以编辑输入框 [直到发出警报]。
b) 点击输入框 [直到发出警报]，并输入一个时间，其以 [s] 为单位。
ð 如果机器出口上的 ISAL 传感器受到占用，开始计算该时间。如果该
时间已过，传感器始终受到占用，会禁闭机器的入口，显示一条警报
信息。
ð 由此结束该过程。
在 [容差范围] 框中规定 ISAL 传感器的公差范围

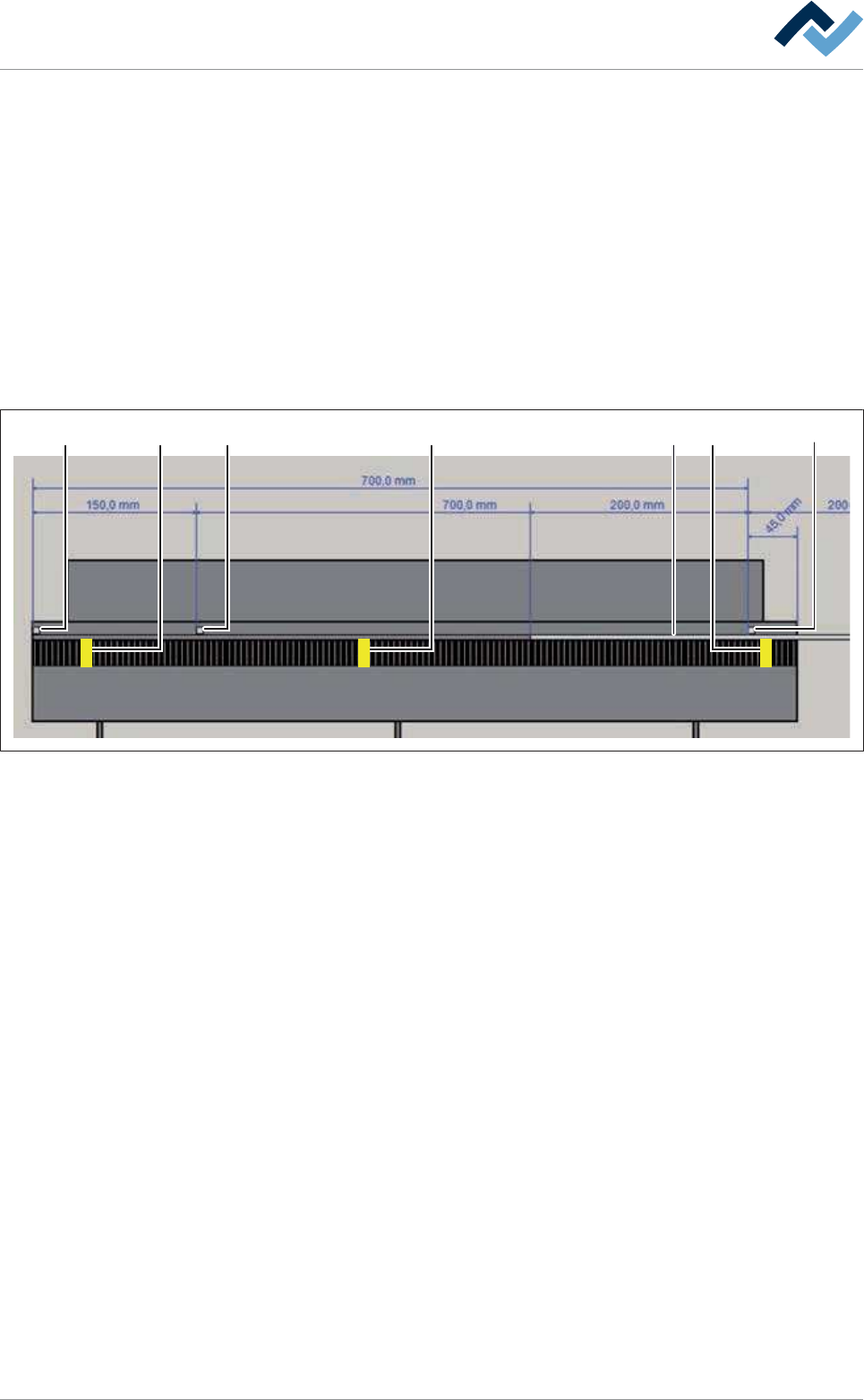

I SEL 1 2 3LGA I SA L4
图115:
ISAL 传感器的公差范围（4）显示为白色线
ü 规定公差范围：
a) 点击 [容差范围] 框内的输入框 [公差范围从传感器ISAL开始]，并输入
数值，该数值以[mm] 为单位。
ð 在 [距离] 框中可以观察 ISAL 传感器的公差范围怎样变化。
ð 由此结束该过程。
激活通过 ISAL 传感器监控 电路板检测
ü 激活监控装置：
a) 在 [容差范围] 框中将复选框 [掉板报警] 激活。
ð 如果在 [公差范围从传感器ISAL开始] 中必须有板子进入，状态显示
器 [预期PCB] 显示绿色。
ð 如果板子未在传感器的公差范围内记录，则封闭机器的入口，显示一
条警报信息。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 295/600
6|功能描述
ü 接受设置，关闭页面。
a) 点击按钮 接受一个设置。
b) 点击
关闭页面。
