6|功能描述 1 4 5 6 2 3 7 – [在主界面显示每个模组的设定温度]： 如果要将设定值(3)显示在区域图 标上，应激活这个复选框。 有关这方面的信息，请阅读 区域的图标和它 的功能 [ } 227] 。 – [显示所有温区]： 如果没有内置式热电偶的区域必须被显示在开始页面 时，应激活这个复选框。 然后，相对区域的实际值会被显示出来。 有关 这方面的说明，请阅读章节 区域的图标和它的功能 [ } 227] – [显示…
6|功能描述
ð 在超过焊接区内定义的温度之后才能调节传送宽度调节装置。已固定设置
了温度，无法修改。如果未激活复选框，也可以在该温度以下调节传送宽
度调节装置。
提示
补充资料
[待机模式]和[睡眠模式]功能可以各自单独使用也可以结合使用。 请阅读随货
一起发送的资料光盘[299985_product_data_reflow]中的文件[253446]。
此外还请参见
2 区域的图标和它的功能 [}227]
2 在[模块信息]编辑页面上显示信息和故障 [
}228]
2 选择和启动一个焊接程序 [
}176]
6.17.22.2 常规默认设置
常规
设置
维护模式
待机模式
激活
在待机模式下降低冷却区风速
启用待机模式下节省氮气
降低PPM值
设置待机模式激活时间
待机模式下降低温度
待机模式下氮气值
待机模式下氮气值
常规
在主界面显示每个模组的设定温度
显示所有温区
显示模组信息
检查栏显示“PCB模拟”
传输轨道
如果有电路板在机器内，传送轨道马达不能关闭
开始焊接程序时清空机器内电路板
电路板感应
进板和出板单元分离
激活
睡眠模式
设置休眠模式启用时间
产品名称
调用焊接程式时提示输入“产品名称”对话框
显示产品管理
产品管理
分配：产品名称 - 焊接程序
“ERSA”是默认程序库
如果数据无效显示为服务信息
如果无产品管理显示为等待消息
如果产品管理显示为服务信息
可通过RS232编辑产品管理
RS232
产品名称用法
1 - 以产品名称命名焊接报告
分钟
℃
％
ppm
分钟
传送宽度调节
只有在机器温度超过规定时，才能移动轴。

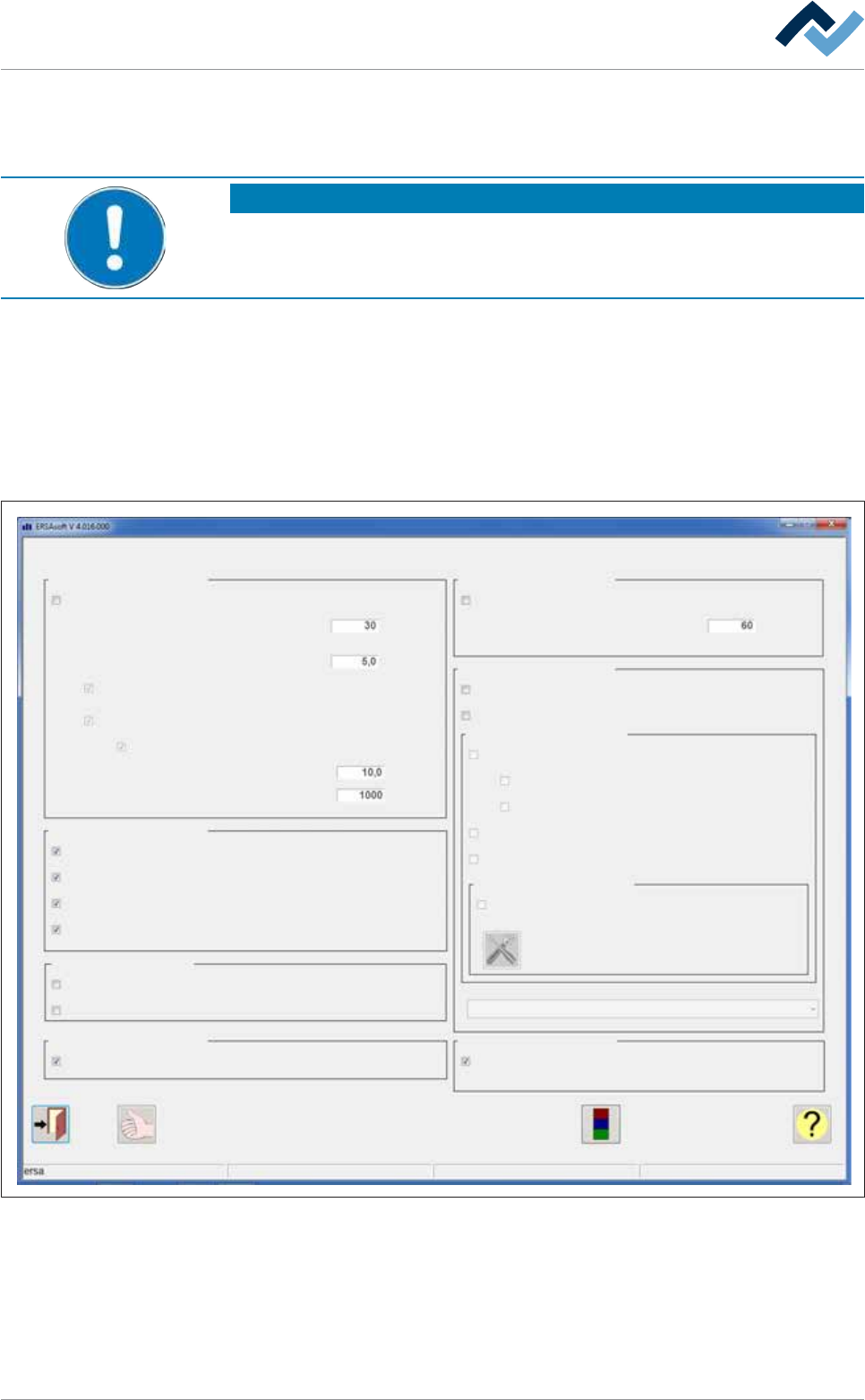

图121:
[一般] 设置页面
[常规]框
在[常规]框中你可以对用户界面进行默认设置。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 304/600
6|功能描述

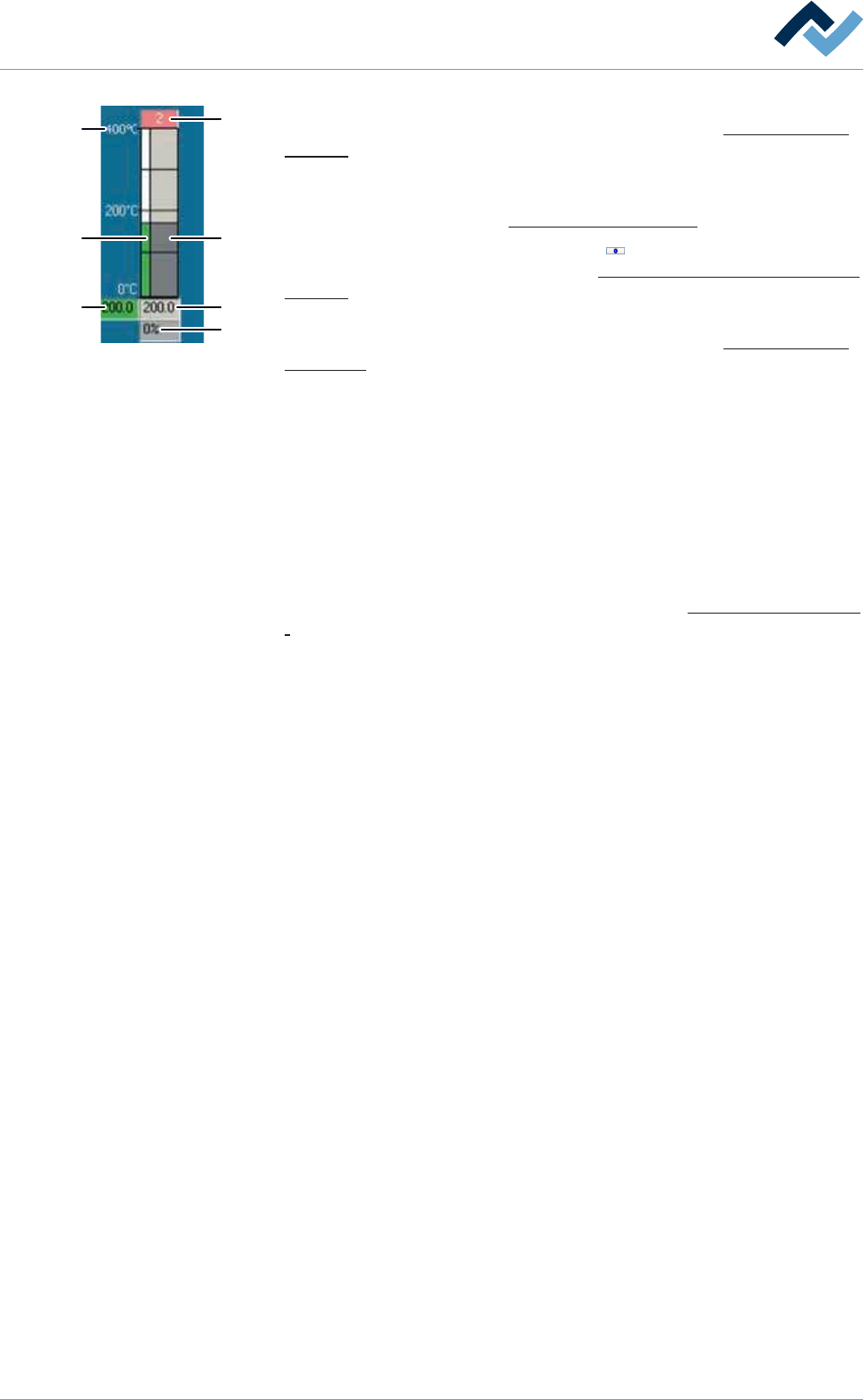

1
4
5
6
2
3
7
– [在主界面显示每个模组的设定温度]： 如果要将设定值(3)显示在区域图
标上，应激活这个复选框。 有关这方面的信息，请阅读区域的图标和它
的功能 [}227]。
– [显示所有温区]： 如果没有内置式热电偶的区域必须被显示在开始页面
时，应激活这个复选框。 然后，相对区域的实际值会被显示出来。 有关
这方面的说明，请阅读章节 区域的图标和它的功能 [
}227]
– [显示模组信息]： 如果要将[模组信息]
显示在用户界面中，应激活这
个复选框。 有关这方面的说明，请阅读在[模块信息]编辑页面上显示信息
和故障 [}228]章节中的内容。
– [检查栏显示“PCB模拟”]： 指示出在[选择焊接程序]编辑页面中的
[PCB-模拟]框的情况。 有关这方面的说明，请阅读章节选择和启动一个
焊接程序 [}176]。
[传输轨道]框
– [如果有电路板在机器内，传送轨道马达不能关闭]： 当有复选框被激活
时，如果机器里还有一些PCB，你就不能关闭输送带。
– [开始焊接程序时清空机器内电路板]：
[电路板感应]框
– [进板和出板单元分离]： 如果[出板模块]框必须被显示在[电路板检测]
设置页面中，应激活这个复选框。 当复选框被禁用时，只有[进板模块]
框会被显示出来。 有关这方面的说明，请阅读章节输入对话框 [PCB 检测]
[}283]。
[产品名称]框
– [调用焊接程式时提示输入“产品名称”对话框]： 激活复选框。 如果你
此时启动一个焊接程序，会显示出一个编辑页面；在那，你必须先输入一
个产品名称。 如果复选框没有被激活，你可以在不输入一个产品名称的
情况下启动焊接程序。
– [显示产品管理]： 激活复选框。 此时复选框可以在[产品管理]框里被编
辑。
[产品管理]框
– [产品名称用法]：如果你在启动一个焊接程序之前输入了一个程序名称，
你就可以在下拉菜单中选择这个产品名称要用在哪？
– 在焊接报告中
– 在跟踪能力系统中
– 在代码表中
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 305/600
6|功能描述
6.17.23 [N2/O2] 编辑页面
在输入对话框 [氮气/氧气] 中可以监控氮气供给和剩余氧气测量状态。可以
输入设定值和读取实际值。机器的标准规格包括一套独一无二的残氧量调节装
置。测量点位于回流区内。可以选择提供最多两套额外的 O2 调节装置，包括
用于测量残氧比例的额外测量点。
提示
可以做任何修改吗？
进入这个页面需要拥有[属性页面]用户权利。 在没有登录名和密码的情况下，
这些设置只能被查看。 在这种情况下，当需要输入密码的时候，按下键盘上的
[ESC 退出]键，或者点击[取消]按钮。
ü 打开输入对话框 [N2/O2]：
a) 打开基础对话框。
b) 在基础对话框底部工具栏中点击按键
或 。在底部工具栏中也可以
有多个该按键，但始终打开相同的输入对话框。
维护模式

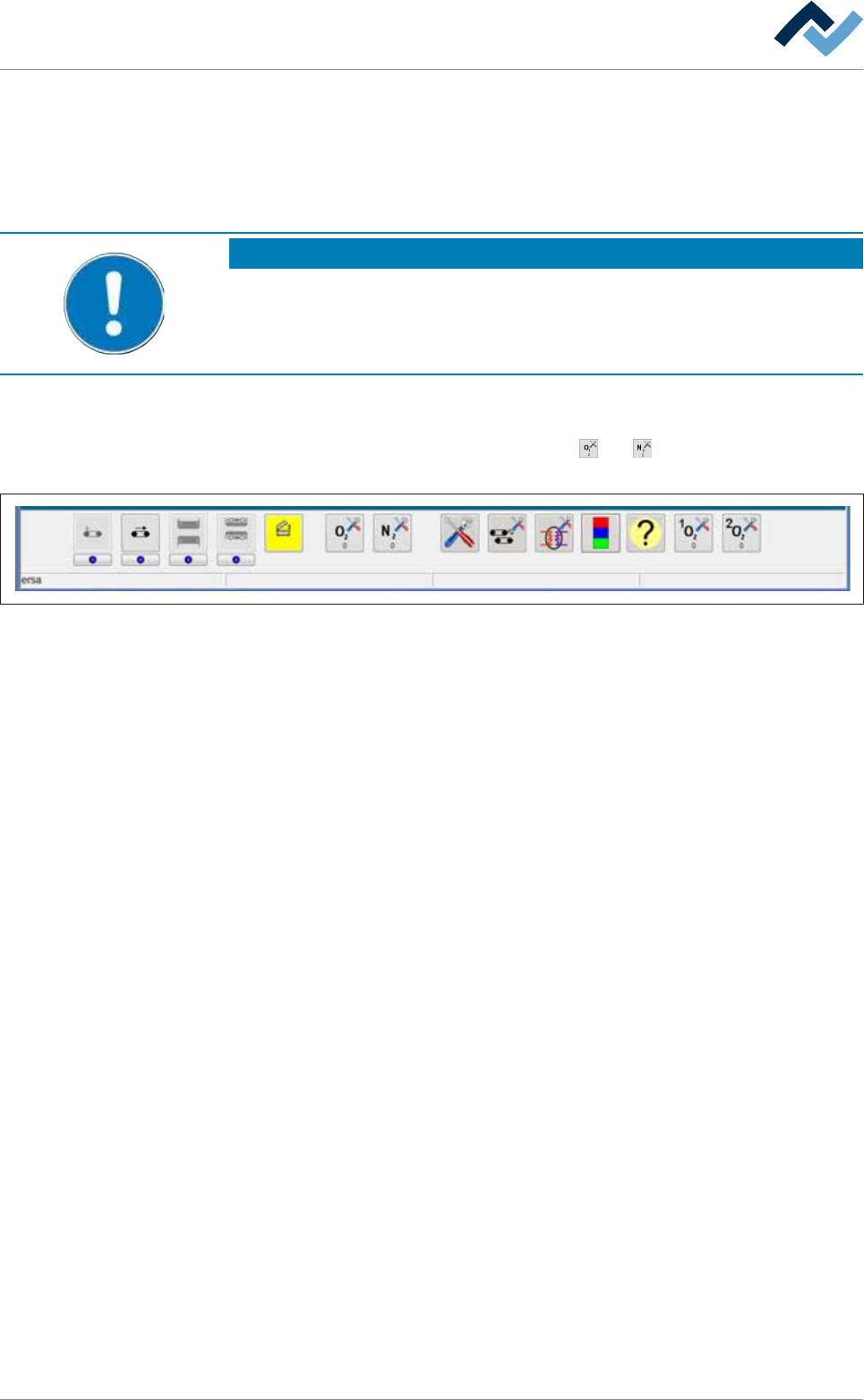

图122:
基础对话框的底部工具栏
ð 出现输入对话框 [氮气/氧气]：
