6|功能描述
6.17.23 [N2/O2] 编辑页面
在输入对话框 [氮气/氧气] 中可以监控氮气供给和剩余氧气测量状态。可以
输入设定值和读取实际值。机器的标准规格包括一套独一无二的残氧量调节装
置。测量点位于回流区内。可以选择提供最多两套额外的 O2 调节装置，包括
用于测量残氧比例的额外测量点。
提示
可以做任何修改吗？
进入这个页面需要拥有[属性页面]用户权利。 在没有登录名和密码的情况下，
这些设置只能被查看。 在这种情况下，当需要输入密码的时候，按下键盘上的
[ESC 退出]键，或者点击[取消]按钮。
ü 打开输入对话框 [N2/O2]：
a) 打开基础对话框。
b) 在基础对话框底部工具栏中点击按键
或 。在底部工具栏中也可以
有多个该按键，但始终打开相同的输入对话框。
维护模式
图122:
基础对话框的底部工具栏
ð 出现输入对话框 [氮气/氧气]：
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 306/600
6|功能描述
氮气/氧气
氧气控制/N2调节
维护模式
编辑对话框
氧气控制
含氧分析仪已准备好
氮气压力OK
含氧量(O2)
设置値
实测值
无法达到
+公差
-公差
氮气流量总计
当前氮气流量
当前氮气流量平均值
压力
氮气(N2)
氮气流量测量
氮气压力测量
ppm
ppm
ppm
ppm
％
％
m³
m³/h
m³/h
mbar
含氧分析仪 3 准备
增加氧气控制/N2调节
含氧分析仪 2
含氧分析仪 3
在第2区
ppm
ppm
ppm
ppm
％
％
含氧量(O2)
氮气(N2)
含氧量(O2)
氮气(N2)
安装含氧分析仪位置
+公差
-公差
+公差
-公差
设置値
实测值
设置値
实测值
无法达到
无法达到
无法达到
无法达到
无法达到
设置値
实测值
设置値
实测值
设置値
实测值
自动模式下优化含氧量
含氧分析仪 2 准备
调整气流控制
状态
步骤
由用户或流程结束
安装含氧分析仪位置

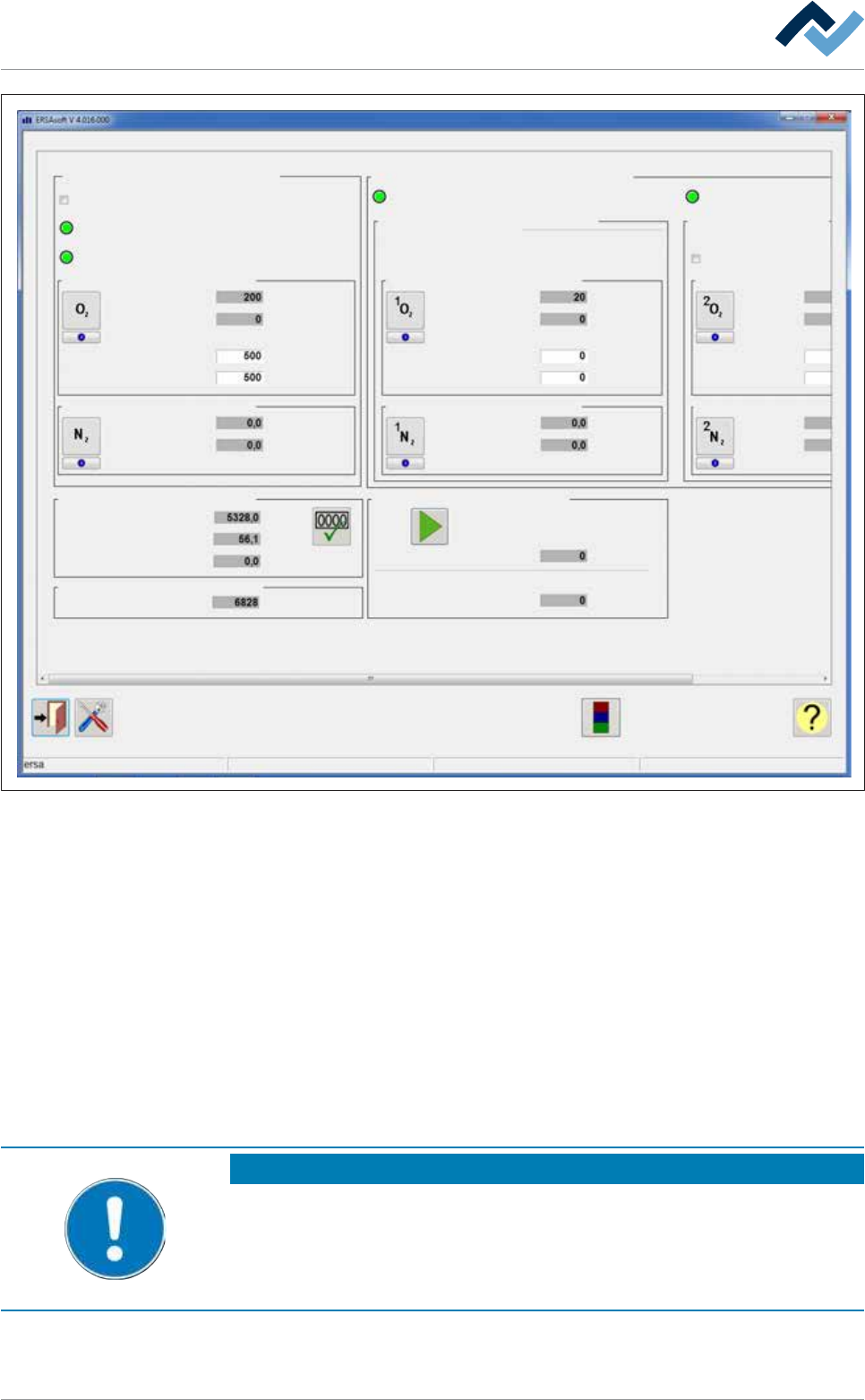

图123:
输入对话框 [氮气/氧气]
[氧气控制/N2调节] 框
ü 激活残氧量调节装置：
a) 激活复选框 [氧气控制]。
ð 残氧量调节装置已激活。
框 [氧气控制/N2调节] 中的状态显示器
– [含氧分析仪已准备好]：显示残氧量测量设备的状态。如果测量设备就
绪，则 LED 灯显示绿色。
– [氮气压力OK]：显示氮气供给状态。如果供给正常，则 LED 灯显示绿
色。
[含氧量(O2)] 框
提示
注意预开启时间！
当剩余氧气测量仪器已经被打开时，需要一个大约为10分钟的预开启时间以达到
运行就绪状态。 为了避免出现这种情况， 一个[延迟时间]可以被输入到 [剩余
氧气]设置页面中。 如果剩余氧气测量被临时关闭，测量仪器在 [延迟时间 ]内
保持与电源的连接，因此可以随时重新运行。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 307/600
6|功能描述
接通残氧量测量设备
ü 接通残氧量测量设备：
a) 点击按键
。
ð 接通残氧量测量设备。可以按多种颜色显示按键。可以有以下颜色：
– 灰色：关闭了测量设备。
– 黄色：
– 测量设备未就绪。
– 测得的值在公差范围以外
– 绿色：已开启测量设备
– 红色：存在故障
单元信息。点击即可将输入对话框 [模组信息] 打开。为此请参见章节在[模
块信息]编辑页面上显示信息和故障 [}228]。
ü 读取单元的状态：
a) 信息文本位于[模组信息]按钮的右边。
ð 这个显示用于对机器的服务和诊断；只有在[常规设置] / [用户管理]页
面中的[扩展高级设置]复选框被激活后，才能对其进行查看。
