6|功能描述 6.17.24 [剩余氧气]设置页面 在该设置对话框中可以对氮气供给和残氧量测量进行设置。机器的标准规格包 括一套独一无二的残氧量调节装置。测量点位于回流区内。可以选择提供最多 两套额外的 残氧比例测量点。 提示 可以做任何修改吗？ 进入这个页面需要拥有[设置]用户权利。 如果没有以用户名和密码登录，这些 设置就只能被查看。在这种情况下，应在键盘上按下[ESC 退出]键，或者在要求 输入密码的时候点击[取消]按钮。 ü…
6|功能描述
[氮气压力测量] 框
– [压力]：显示施工现场的当前 N2 供给压力，单位为 [mbar]。
[增加氧气控制/N2调节] 框
该框仅在机器有额外的 O2 调节装置时才可用。在最多两个额外的测量点上测
量和调节残氧含量。输入框和显示框与 [氧气控制/N2调节] 框中的输入框和
显示框相同。显示框 [安装含氧分析仪位置] 提供有关测量点安装位置的信
息。您可以在设置对话框 [剩余氧气] 中说明安装位置。
请在 [调整气流控制] 框内优化吹气调节。
ü 优化吹气调节：
a) 在框 [调整气流控制] 中点击按键
。
ð 现在优化吹气调节。
ð 在显示期间，该按键显示黄色。
b) 在显示框中显示优化状态。
ð 一旦优化结束，该按键显示灰色。
提示
补充文件
为此也请阅读数据载体 [299985_product_data_reflow] 上的文件 [253449]，
它是供货范围的一部分。
点击 关闭页面。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 310/600
6|功能描述
6.17.24 [剩余氧气]设置页面
在该设置对话框中可以对氮气供给和残氧量测量进行设置。机器的标准规格包
括一套独一无二的残氧量调节装置。测量点位于回流区内。可以选择提供最多
两套额外的 残氧比例测量点。
提示
可以做任何修改吗？
进入这个页面需要拥有[设置]用户权利。 如果没有以用户名和密码登录，这些
设置就只能被查看。在这种情况下，应在键盘上按下[ESC 退出]键，或者在要求
输入密码的时候点击[取消]按钮。
ü 打开设置对话框 [剩余氧气]：
a) 在输入对话框 [氮气/氧气] 中点击按键
。
ð 出现设置对话框 [剩余氧气]：
残留氧气 设置
维护模式
含氧分析仪 含氧量测量点
含氧分析仪 2 含氧分析仪 3测量点闭环控制
氮气比例阀 氮气比例阀 氮气比例阀
氮气压力感应器 快速充氮
监测含氧分析仪
关闭延迟时间
监控含氧分析 2
在主界面显示含氧分析仪 2 O2按钮
监控含氧分析 3
在主界面显示含氧分析仪 3 O2按钮
评估误差
功率100％创建信息
激活信息时间
O2气含量不在公差范围内的等待信息
最大额定输入信号 O2
最小额定输入信号 O2
机器内测量位置
安装位置
回流区 在第2区
冷却3区
最大输入信号 N2
最小输入信号 N2
分钟
ppm
ppm
mm
mV
mV
评估误差 评估误差
O2气含量不在公差范围内的等待信息
最大额定输入信号 O2
ppm
ppm
最小额定输入信号 O2
机器内测量位置 mm
安装位置
最大输入信号 N2
最小输入信号 N2
O2气含量不在公差范围内的等待信息
最大额定输入信号 O2
最小额定输入信号 O2
机器内测量位置
安装位置
最大输入信号 N2
最小输入信号 N2
mV
mV
s

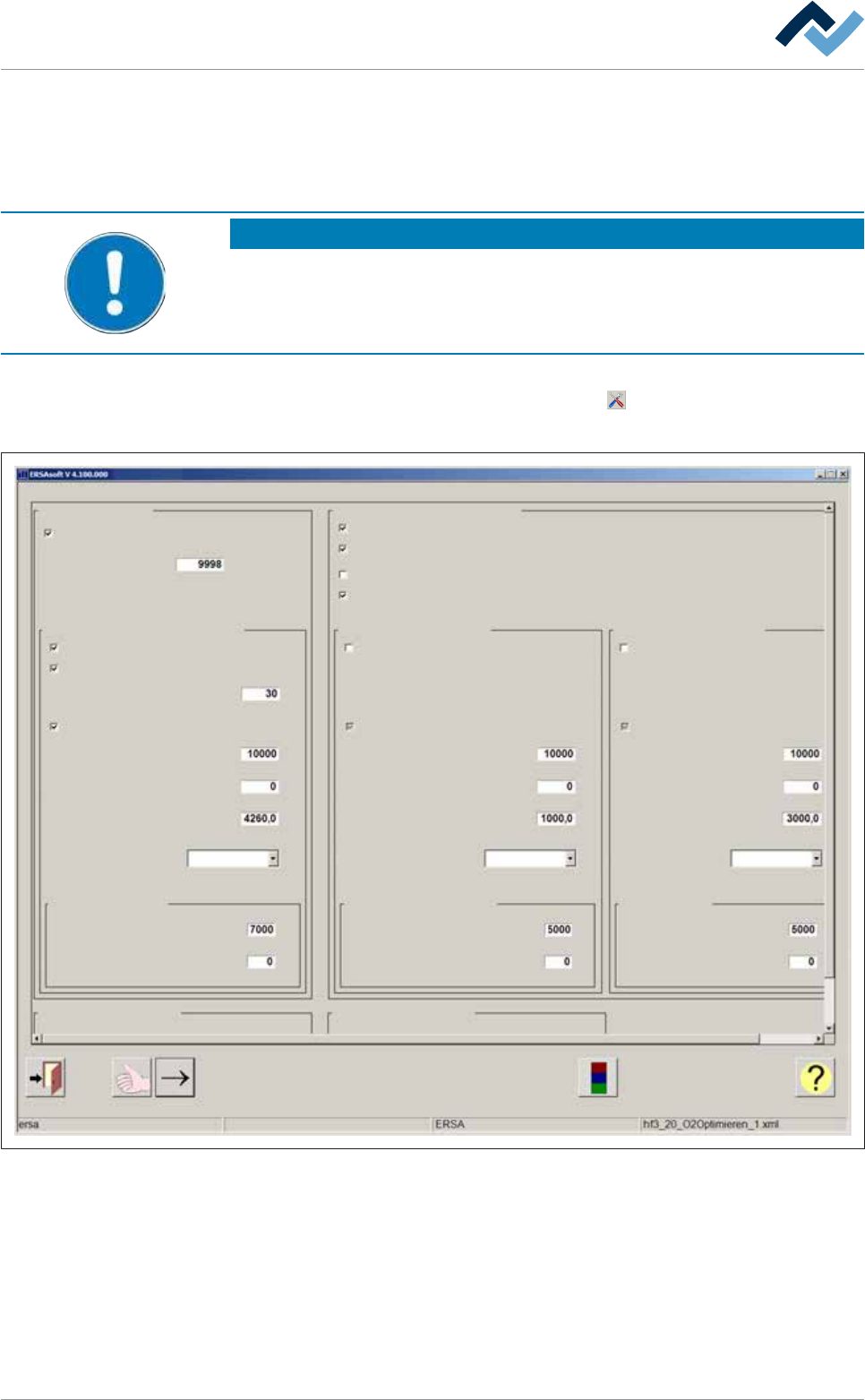

图124:
设置对话框 [残留氧气]
[含氧分析仪] 框
ü 通过控制器监控含氧量测量仪：
a) 激活复选框 [监测含氧分析仪]。
ð 通过控制器监测量仪。在出现故障时，会显示一条信息。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 311/600
6|功能描述
提示
注意预开启时间！
当剩余氧气测量仪器已经被打开时，需要一个大约为10分钟的预开启时间以达到
运行就绪状态。 为了避免出现这种情况， 一个[延迟时间]可以被输入到 [剩余
氧气]设置页面中。 如果剩余氧气测量被临时关闭，测量仪器在 [延迟时间 ]内
保持与电源的连接，因此可以随时重新运行。
ü 设置后续时间：
a) 点击输入框 [延迟时间]，并输入一个数值，单位为 [s]。
ð 如果关闭了残氧量测量仪，测量仪在设置的 [延迟时间] 内仍有供给电
压。只有当过了该时间之后，才会事实上关闭测量仪。
[测量点闭环控制] 框
监控是否遵守公差
ü 通过控制器监控是否遵守剩余氧气测量公差：
a) 激活复选框 [评估误差]。
ð 现在由控制器监控是否遵守公差。在未遵守公差时，会显示一条故障信
息。必须由用户应答故障信息。
在框 [测量点闭环控制] 中激活 N2 阀监控
ü 激活 N2 阀监控：
a) 激活复选框 [功率100％创建信息]。
b) 点击输入框 [激活信息时间]，并输入一个时间，其以 [分钟] 为单位。
ð 现在由控制器监控 N2 阀。一旦阀调节度达到 [100%]，会启动 [激活
信息时间] 时间。如果该时间结束，则将显示一条信息。
ð 由此结束该过程。
