6|功能描述 在 [模块 1] 至 [模块 4] 框中读取测量模块的状态 根据机器配置的不同，最多可能有四个测量模块。 – [配置]：显示配置的状态。如果正确配置了模块，则 LED 灯显示绿色。 – [模组有错误]：显示模块的状态。如果模块正确工作，则 LED 灯显示绿 色。如果发现故障，则 LED 灯显示绿色。 – [安装位置]：显示测量位置的安装位置。 – [系列号]：显示测量模块的序列号。 – [操作时间]：显示自调试起测量模…
6|功能描述
在 [CAN含氧分析仪] 框中读取测量设备的状态
– [CAN节点在总线上]：显示 CAN 节点的状态。如果识别到测量设备，则
LED 灯显示绿色。
– [CAN节点报告有一个报警]：显示 CAN 节点的状态。如果发出警报（比如
超温、短路...），LED 灯会显示绿色。
– [节点编号]：显示节点的 CAN 地址。
– [分配CAN BUS]：显示 CAN 节点与测量设备的关联。
– [硬件版本]：显示测量设备的硬件版本。
– [软件版本]：显示测量设备的软件版本。
– [版本号]：显示硬件的版本号。
– [系列号]：显示电子模块的序列号。在开关柜中有一个电子模块。
– [升温时间]：显示测量设备的升温时间。升温时间保存在测量设备中，无
法修改。
在 [流量] 框中通过测量设备监控流量
ü 激活监控装置：
a) 激活复选框 [流量监控]。
ð 现在通过控制器监控通过测量设备的流量。
b) 输入框 [最小]，在 [l/h] 中输入刚刚接受的下限值，比如 [5]。
c) 输入框 [最大]，在 [l/h] 中输入刚刚接受的上限值，比如 [20]。
ð 如果低于或超过这些数值，则将显示一条信息。
ð 由此结束该过程。
a) 点击按钮
接受这个设置。
为此请阅读章节 。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 324/600
6|功能描述
在 [模块 1] 至 [模块 4] 框中读取测量模块的状态
根据机器配置的不同，最多可能有四个测量模块。
– [配置]：显示配置的状态。如果正确配置了模块，则 LED 灯显示绿色。
– [模组有错误]：显示模块的状态。如果模块正确工作，则 LED 灯显示绿
色。如果发现故障，则 LED 灯显示绿色。
– [安装位置]：显示测量位置的安装位置。
– [系列号]：显示测量模块的序列号。
– [操作时间]：显示自调试起测量模块的运行小时数。
– [升温阶段模块化控制]：显示模块加热器的状态。 如果模块正处于升温
阶段，LED 灯会显示绿色。
– [测量流量值]：显示通过测量模块的当前流量，单位为 [l/h]。
– [测量残氧量值]：显示当前剩余氧气测量值，单位为 [ppm] 或 [％]。
– [温度测量值]：显示测量模块的当前温度，单位为 [℃]。
– [加热电流测量值]：显示当前吸收的加热电流，单位为 [毫安]。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 325/600
6|功能描述
6.17.27 [模块] 设置页面
在这个页面中你可对CAN测量仪器进行校准。
这个显示用于对机器的服务和诊断；只有在[常规设置]/[用户管理]页面中的
[扩展高级设置]复选框被激活后，才能对其进行查看。
提示
可以做任何修改吗？
进入这个页面需要拥有[设置]用户权利。 如果没有以用户名和密码登录，这些
设置就只能被查看。在这种情况下，应在键盘上按下[ESC 退出]键，或者在要求
输入密码的时候点击[取消]按钮。
ü 打开 [模块]设置页面：
a) 打开 [CAN含氧分析仪地址28]设置页面。
b) 在一个模块的框中点击
按钮。
ð 会出现[模块]设置页面：
模块1 设置
维护模式
模块1
请等待
校正释放
校正点
FV1
FV2 PV2
PV1
1.
校正点2.
设置値
实测值 实测值
设置値
实测值
设置値
实测值
设置値
实测值
设置値
电流测量值
开始校正
开始校正

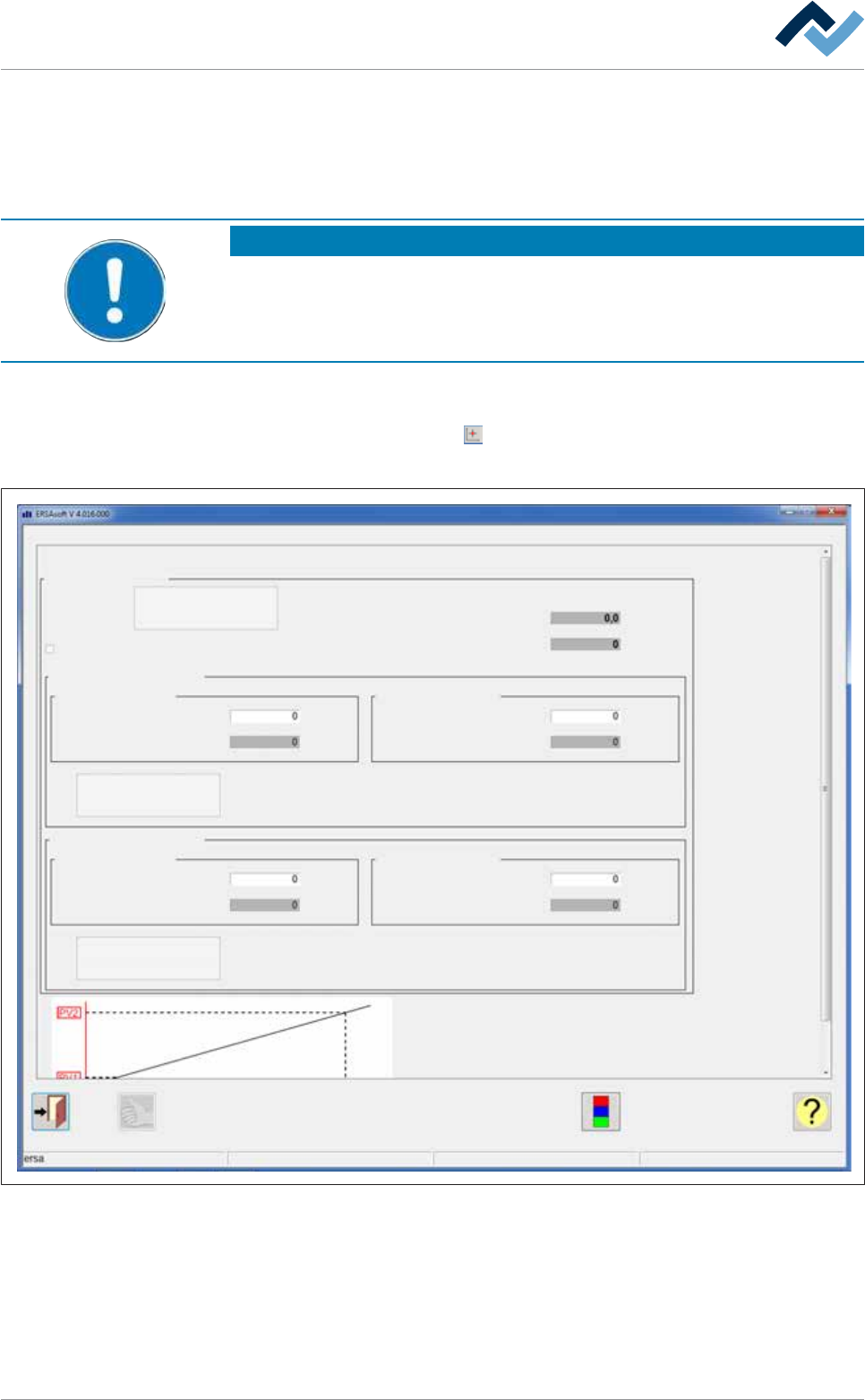

图127:
[模块] 设置页面
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 326/600
