6.17.27 [模块] 设置页面
在这个页面中你可对CAN测量仪器进行校准。
这个显示用于对机器的服务和诊断；只有在[常规设置]/[用户管理]页面中的
[扩展高级设置]复选框被激活后，才能对其进行查看。
提示
可以做任何修改吗？
进入这个页面需要拥有[设置]用户权利。 如果没有以用户名和密码登录，这些
设置就只能被查看。在这种情况下，应在键盘上按下[ESC 退出]键，或者在要求
输入密码的时候点击[取消]按钮。
ü 打开 [模块]设置页面：
a) 打开 [CAN含氧分析仪地址28]设置页面。
b) 在一个模块的框中点击
按钮。
ð 会出现[模块]设置页面：
模块1 设置
维护模式
模块1
请等待
校正释放
校正点
FV1
FV2 PV2
PV1
1.
校正点2.
设置値
实测值 实测值
设置値
实测值
设置値
实测值
设置値
实测值
设置値
电流测量值
开始校正
开始校正
图127:
[模块] 设置页面
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 326/600
6|功能描述
6.17.28 冷却系统的设置对话框
在这些对话框中可以进行 [冷水]、[热水]、 [快速炉温曲线切换] 和 [生产
废气] 的设置。
提示
可以做任何修改吗？
进入这个页面需要拥有[设置]用户权利。 如果没有以用户名和密码登录，这些
设置就只能被查看。在这种情况下，应在键盘上按下[ESC 退出]键，或者在要求
输入密码的时候点击[取消]按钮。
ü 打开设置对话框 [冷却系统]：
a) 打开基础对话框。
b) 在基础对话框底部工具栏中点击按键
。
ð 出现设置对话框 [冷却系统]：

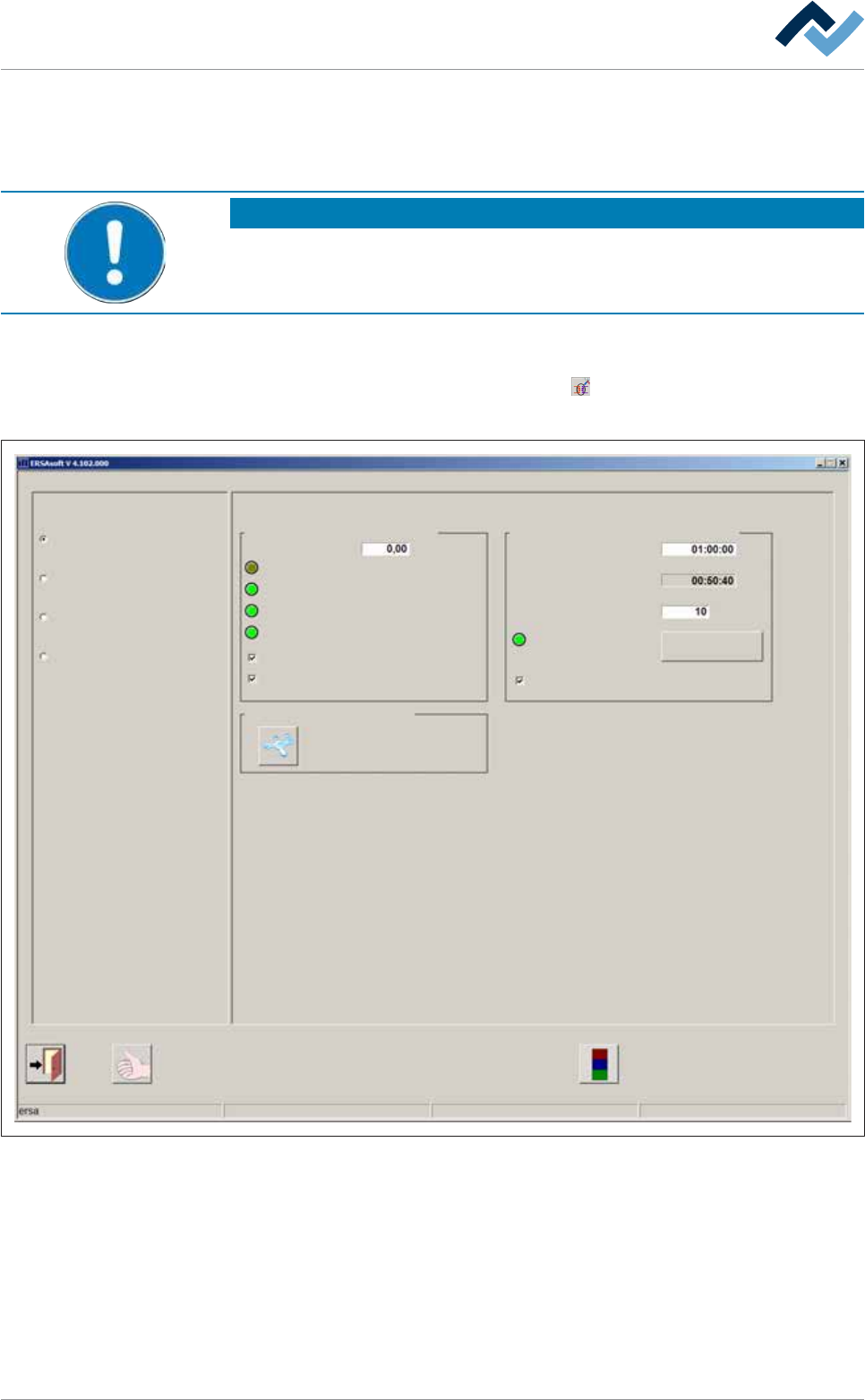

冷却系统
维护模式
冷水循环
漏水监测
开启阀门
泄漏监测启用
检测冷水箱液位ok
外部水循环 2泄漏监测启用
启动清洗
冷却系统打开
冷却系统准备就绪
压缩机工作
冷水箱液位ok
设置测试周期时间
启动时间
实际测试周期
测试时间
快速炉温曲线切换
s
s
生产废气
开关阀
冷水
热水
图128:
设置对话框 [冷却系统]/[冷水]
在对话框左侧区域中可以找到 [冷却水]、[热水]、[快速炉温曲线切换]、[热
交换器排气]、[生产废气]和 [冷凝水管理] 的单选按钮通过激活单选按钮进
入相应的设置对话框。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 327/600
6|功能描述
6.17.28.1 [冷却系统/冷水] 设置对话框
在该对话框中可以监控冷水循环的状态，激活压力检测。另外可以冲洗冷水循
环。
提示
补充资料
请阅读随货一起发送的资料光盘[299985_product_data_reflow]中的文件
[90346_EA_漏水监测]和[112648]。
ü 打开设置对话框 [冷却系统]：
a) 打开基础对话框。
b) 在基础对话框底部工具栏中点击按键
。
ð 出现设置对话框 [冷却系统]：
冷却系统
维护模式
冷水循环
漏水监测
开启阀门
泄漏监测启用
检测冷水箱液位ok
外部水循环 2泄漏监测启用
启动清洗
冷却系统打开
冷却系统准备就绪
压缩机工作
冷水箱液位ok
设置测试周期时间
启动时间
实际测试周期
测试时间
快速炉温曲线切换
s
s
生产废气
开关阀
冷水
热水
图129:
当在对话框左侧区域中激活[冷水]单选按钮时，出现设置对话框 [冷却系统]/[冷水]。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 328/600
