6|功能描述 图131: 容器中的液位。如果两个传感器未受到占用，则通过灰色的 LED 灯显示两个传感器，并显示信息[液位警报]。 如果只有上部的传感器未受到占用，则显示[液位警告]信息。 点击 关闭页面。 Ersa GmbH 操作说明_HF3_20_zh|Rev. 7|2017/10/25 331/600
6|功能描述
6.17.28.2 [冷却系统/温水] 设置对话框
在该对话框中监控温水循环的状态。
这个显示用于对机器的服务和诊断；只有在[常规设置]/[用户管理]页面中的
[扩展高级设置]复选框被激活后，才能对其进行查看。
ü 打开设置对话框 [冷却系统]：
a) 打开基础对话框。
b) 在基础对话框底部工具栏中点击按键
。
ð 出现设置对话框 [冷却系统]：
冷却系统
维护模式
温水循环
泵打开
容器
液位警告（绿色=OK）
液位报警（绿色=OK）
温度确定
快速炉温曲线切换
生产废气
冷水
热水

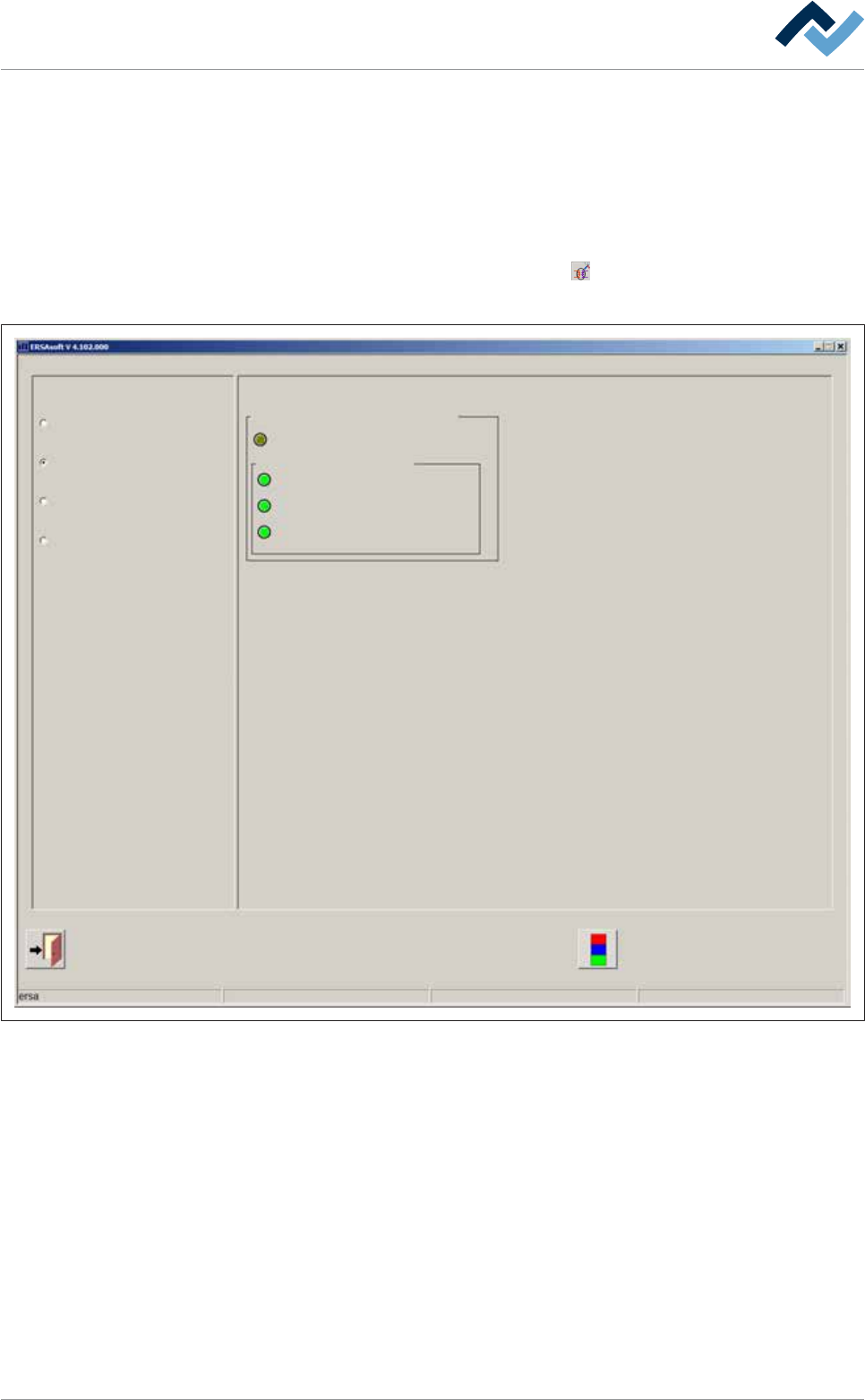

图130:
当在对话框左侧区域中激活[温水]单选按钮时，出现设置对话框 [冷却系统]/[温水]。
框 [温水循环] 中的状态显示器
– [泵打开]：显示水泵的状态。由控制器控制泵，LED 灯显示绿色。
– [液位警告（绿色=OK）]：显示液位传感器的状态。如果传感器受到占
用，则 LED 灯显示绿色。如果传感器未受到占用，则 LED 灯显示灰色。
为此请注意下图。
– [满水位报警]：显示传感器的状态。如果传感器受到占用，则 LED 灯显
示绿色。如果传感器未受到占用，则 LED 灯显示灰色。为此请注意下
图。
– [温度正常]：显示温度传感器的状态。如果传感器测量到不允许的高温，
LED 灯会显示灰色。如果温度正常，则 LED 灯显示绿色。

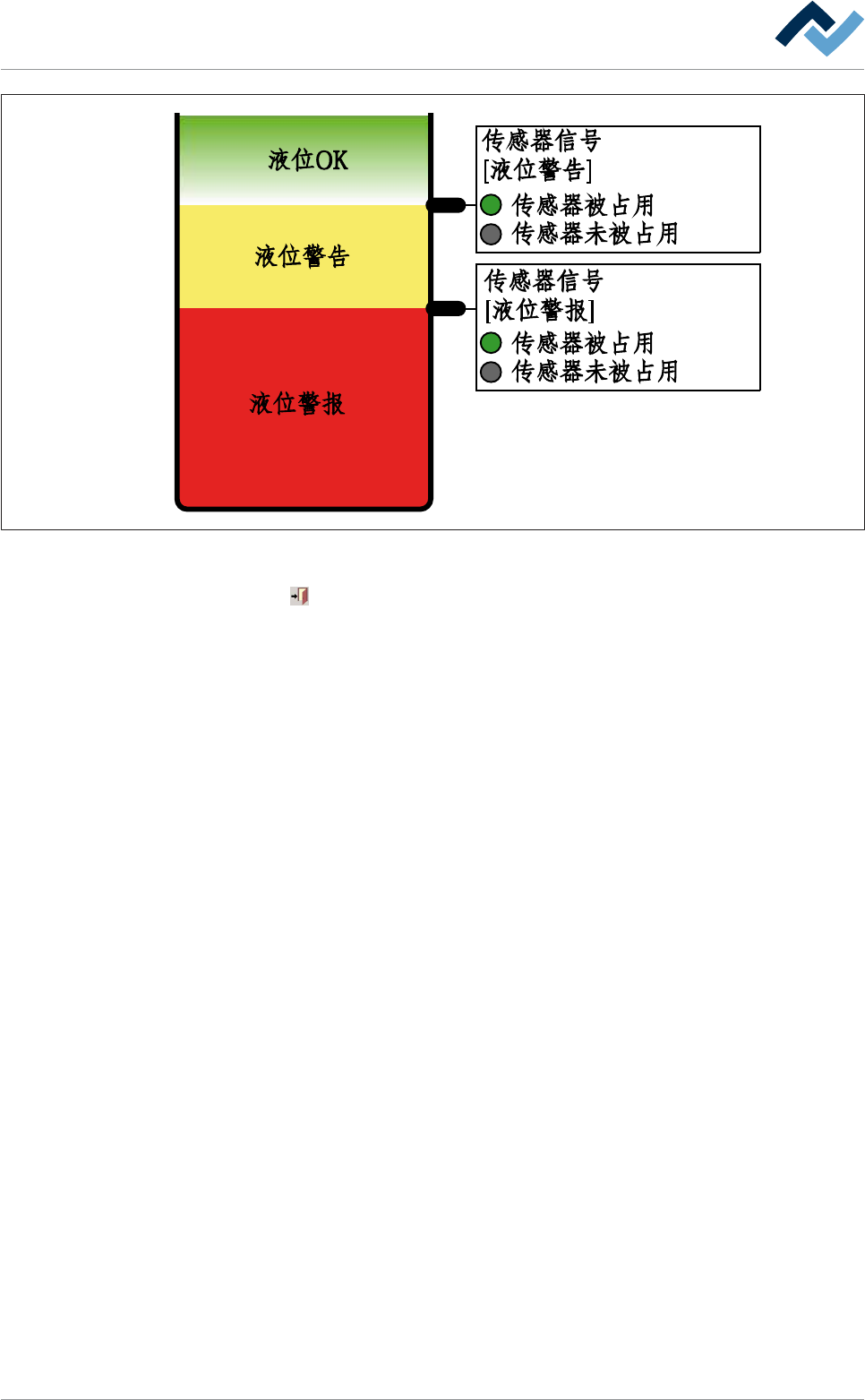

下图展示 [满水位警告] 和 [满水位报警] 两个传感器的功能。两个传感器在
控制器中相互连接。这样根据当前液位的不同，可以显示不同等级的信息：
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 330/600
6|功能描述
图131:
容器中的液位。如果两个传感器未受到占用，则通过灰色的 LED 灯显示两个传感器，并显示信息[液位警报]。
如果只有上部的传感器未受到占用，则显示[液位警告]信息。
点击
关闭页面。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 331/600
6|功能描述
6.17.28.3 [冷却系统/快速曲线切换] 设置对话框
在该对话框中可以监控 [快速炉温曲线切换] 功能的状态，进行快速曲线切
换。
这个显示用于对机器的服务和诊断；只有在[常规设置]/[用户管理]页面中的
[扩展高级设置]复选框被激活后，才能对其进行查看。
ü 打开设置对话框 [冷却系统]：
a) 打开基础对话框。
b) 在基础对话框底部工具栏中点击按键
。
ð 出现设置对话框 [冷却系统]：
冷却系统
维护模式
启用冷空气
启动/停止
快速炉温曲线切换
生产废气
快速炉温曲线切换
冷水
热水
反馈信号关闭
排气管温度过高警告
排气管温度过高警告
排气2快速冷却启用
排气管外部温度过高
警告出口排气管2温度过高
报警出口排气管2温度过高
排气管温度 出口排气管2温度
44,1
55,2
℃
℃
图132:
当在对话框左侧区域中激活[快速炉温曲线切换]单选按钮时，出现设置对话框 [冷却系统]/[快速炉温曲线切
换]。
框 [快速炉温曲线切换] 中的状态显示器
– [反馈信号关闭] 显示伺服驱动器的状态。
– [排气管温度过高警告]：如果废气通道中的温度触发了一条警告信息，
LED 灯会显示绿色。
– [排气管温度过高警告]：如果废气通道中的温度触发了一条警报信息，
LED 灯会显示绿色。
– [排气管温度]：显示废气通道中的当前温度，单位为 [℃]。
– [启用冷空气]：显示调整阀瓣的状态。如果控制调整阀瓣，则 LED 灯显
示绿色。
