9|备件和易损件 – 零备件 (B) 。 9.1.2 目标读者，允许的备件 警告 可能会出现机器运行不良的情况！ 由于对机器不适当的养护和操作而造成的人员损伤或材料的损坏！ ü 保养工作只能由受过培训和有资质的人员进行。 ü 执行在本说明手册中推荐的保养和检查操作。 a) 首先，请阅读“安全说明”！ b) 遵守指定的保养周期！ c) 在对机器进行服务前，要通知相关的操作人员！ d) 在进行各种操作时，要穿戴合适的防护衣！ 此外，检查…
9|备件和易损件
9.1 请先阅读本资料！
9.1.1 铭牌和机器编号
Maschinen-Nr./machine no.: S022A-15G0016
Max. Vorsicherung/max. fuse rating: 3 x 35 A
träge/slow
Netzanschluss/power supply: 3 /phase/N/PE
Anschlussdrähte/wire: 5
Schaltschrank IP-Klasse/IP rating control cabinet 21
Absaugmenge/exhaust: 200 m
3
/h
Gewicht/weight 900 kg
Druckluftanschluss/compressed air: opt. min. 6 bar, max. 8 bar
Stickstoffanschluss/nitrogen supply: opt. min. 6 bar, max. 10 bar
ERSA GmbH 97877 WERTHEIM, G
ERMANY
Typ/type: Smartflow 2020
Lötanlage/soldering system
Baujahr/year of manufacture: 07.2015
P
N
: 22 kW U
N
: 230/400 VAC
I
N
: 33,5 kW f
N
: 50 / 60 Hz
图205:
铭牌
提示
重要提示地
在订购备件时请始终说明机器编号。该编号位于铭牌上（参见插图）。在铭牌上
还有其他有关机器的重要信息，比如机器型号、生产日期、电气设备功率、有关
压缩空气和氮气接口的提示、一致性标识和机器生产商的地址。
零备件或易损件？
零备件和易损件以下表格中列出。最后两列标记部件无论作为
–
易损部件(A)
或作为
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 448/600
9|备件和易损件
–
零备件 (B)
。
9.1.2 目标读者，允许的备件
警告
可能会出现机器运行不良的情况！
由于对机器不适当的养护和操作而造成的人员损伤或材料的损坏！
ü 保养工作只能由受过培训和有资质的人员进行。
ü 执行在本说明手册中推荐的保养和检查操作。
a) 首先，请阅读“安全说明”！
b) 遵守指定的保养周期！
c) 在对机器进行服务前，要通知相关的操作人员！
d) 在进行各种操作时，要穿戴合适的防护衣！ 此外，检查个人防护设备的清
洁度和功能效率！ 不要使用损坏的防护设备，应用新的设备对其进行及时
的更换！
e) 在对机器进行服务前，要关闭机器的主开关，将主开关调到OFF的位置，并
用一个挂锁对其锁定。
f) 锁住主控制设备并拔掉钥匙！
g) 如果要对还处于高温并随时可以运行的机器进行服务工作，对这个情况本说
明手册中有单独的说明。
h) 只使用由机器制造商许可的备件，零件和易损件！
i) 在启动机器前，要对机器进行彻底的清洁！
j) 在完成服务后，重新拧紧被松开的螺钉。 安装安全设备并对检查其是否运
行正常。
k) 正确环保地对加工和辅助材料、清洁产品、更换件进行垃圾处理！
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 449/600
9|备件和易损件
9.2 机盖和挡板
2
1 1
3
2
1
3
1 1

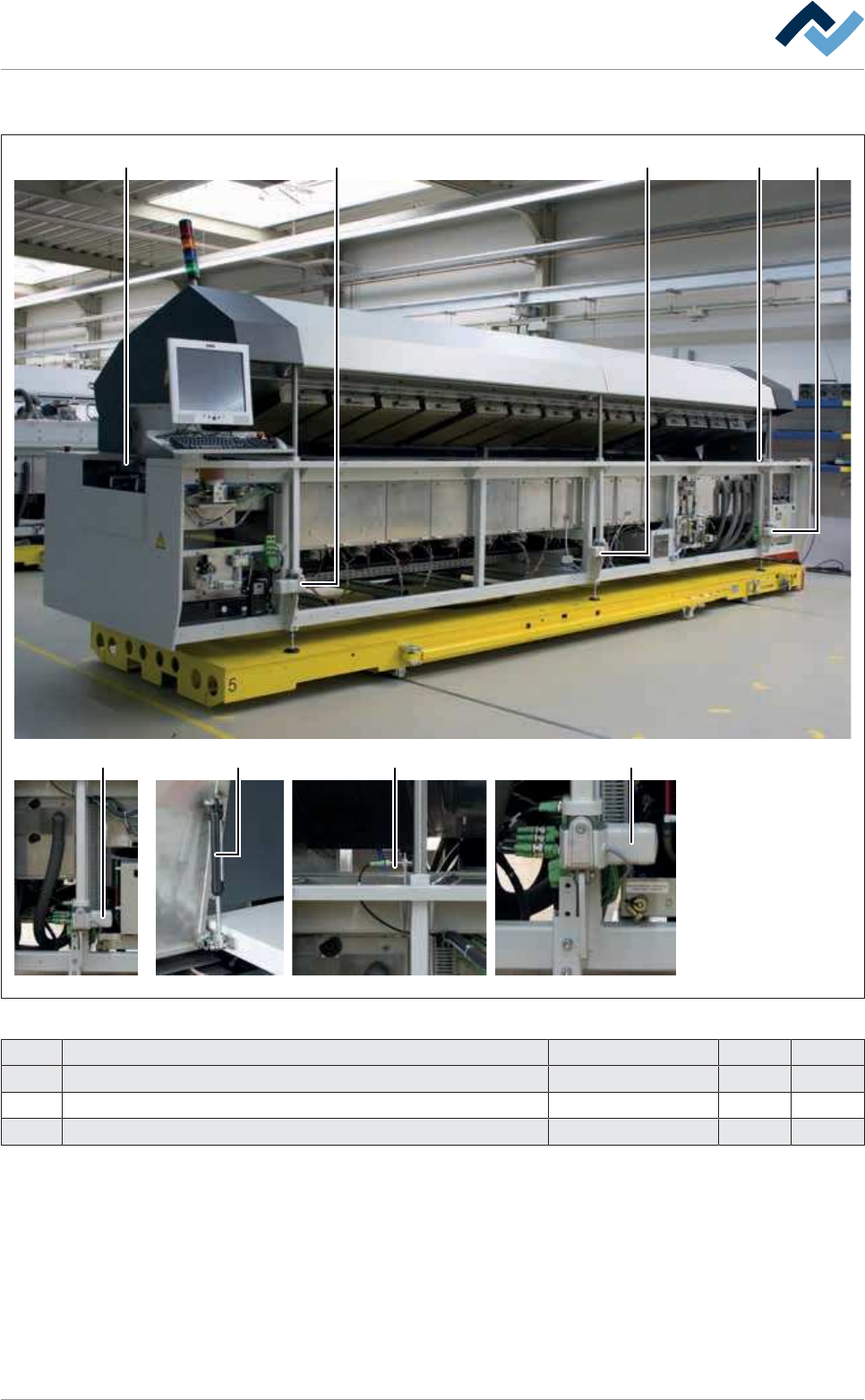

图206:
护罩和盖板
项号 名称 产品编号 A B
1 Lifting gear 6HUBMOT-002 x
2 Sensor 70598 x
3 Gas spring (100 N) 6FE-GAS100N x
