9|备件和易损件 9.3 加热区域，顶部 1 6 5 3 4 A 2 5 7 图207: 加热区域，顶部 位置 描述 项目编号 A B A 区域的位置 - - - 1 Fan motor type L9, 2950 rpm，请注意发动机铭牌上的规 定！ 6HZL-MOT144B x 1 Fan motor type L9, 1450 rpm，请注意发动机铭牌上的规 定！ 6HZL-MOT145 x 2 Fan wheel 6HZL…
9|备件和易损件

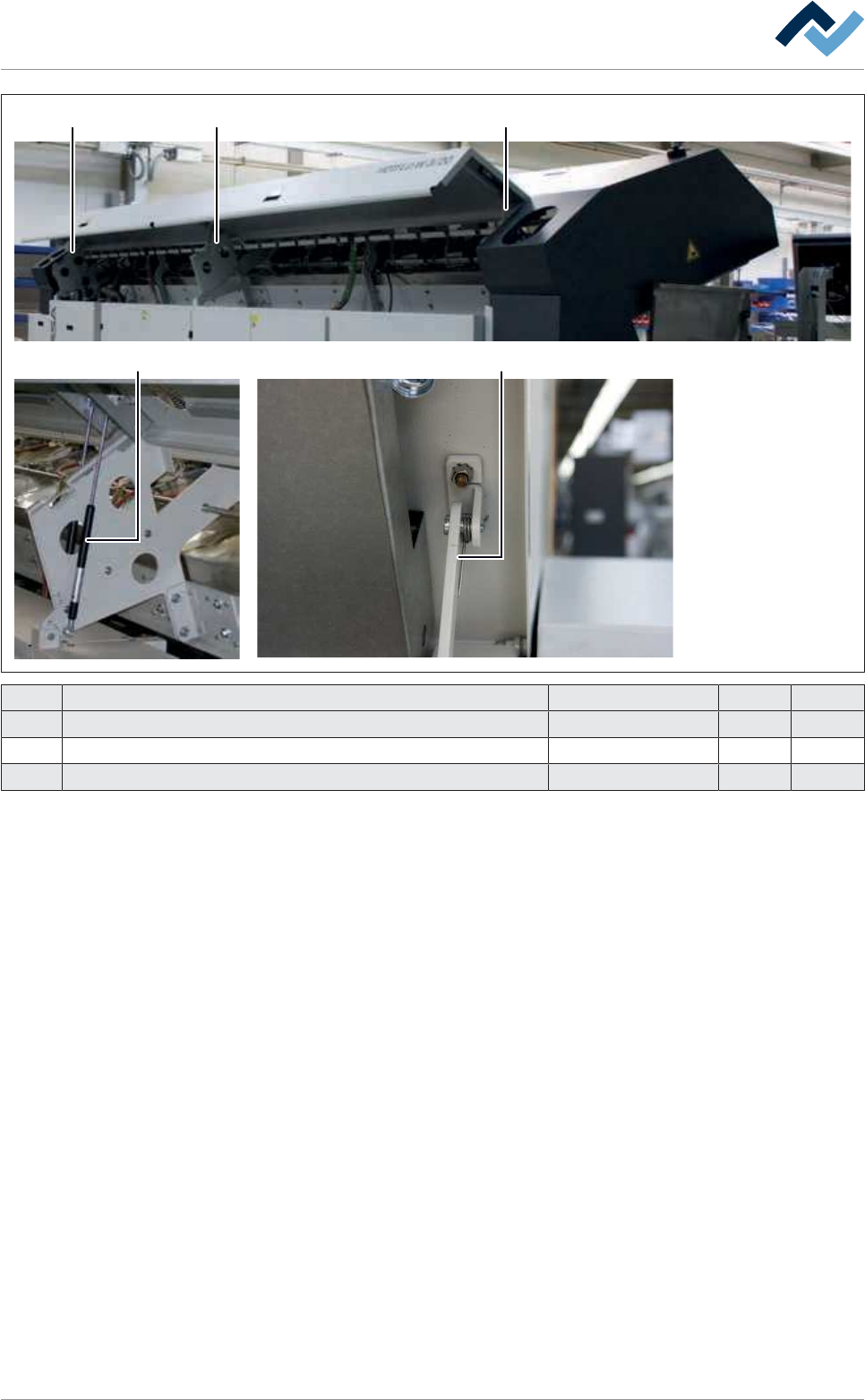

1 1 /2 2
3 1 /2
项号 名称 产品编号 A B
1 Leg spring, left side 147846 x
2 Leg spring, right side 147848 x
3 Gas spring (350 N) 277602 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 451/600
9|备件和易损件
9.3 加热区域，顶部
165 3 4
A
257
图207:
加热区域，顶部
位置 描述 项目编号 A B
A 区域的位置 - - -
1 Fan motor type L9, 2950 rpm，请注意发动机铭牌上的规
定！
6HZL-MOT144B x
1 Fan motor type L9, 1450 rpm，请注意发动机铭牌上的规
定！
6HZL-MOT145 x
2 Fan wheel 6HZL-ZT17 x
3 Tubular heating element, 3,3 kW 6HKRO400V-3,3kW x
4 Sealing, bulk stock 56366 x
5 Thermocouple 1x NiCr-Ni 140717 x
6 Thermocouple 1x NiCr-Ni 83324 x
7 Sealing for thermocouple 6ABKA006x38 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 452/600
9|备件和易损件
2 31
图208:
加热区域，顶部
位置 描述 项目编号 A B
1 Sealing for tubular heating element 6ISK55150106 x
2 Radial shaft sealing ring 6HTS17X35X7 x
3 Nozzle plate, upper side, 25 mm clearance 175177 x
3 Nozzle plate, upper side, 35 mm clearance 175235 x
