9|备件和易损件 2 3 1 图208: 加热区域，顶部 位置 描述 项目编号 A B 1 Sealing for tubular heating element 6ISK55150106 x 2 Radial shaft sealing ring 6HTS17X35X7 x 3 Nozzle plate, upper side, 25 mm clearance 175177 x 3 Nozzle plate, upper sid…
9|备件和易损件
9.3 加热区域，顶部
165 3 4
A
257

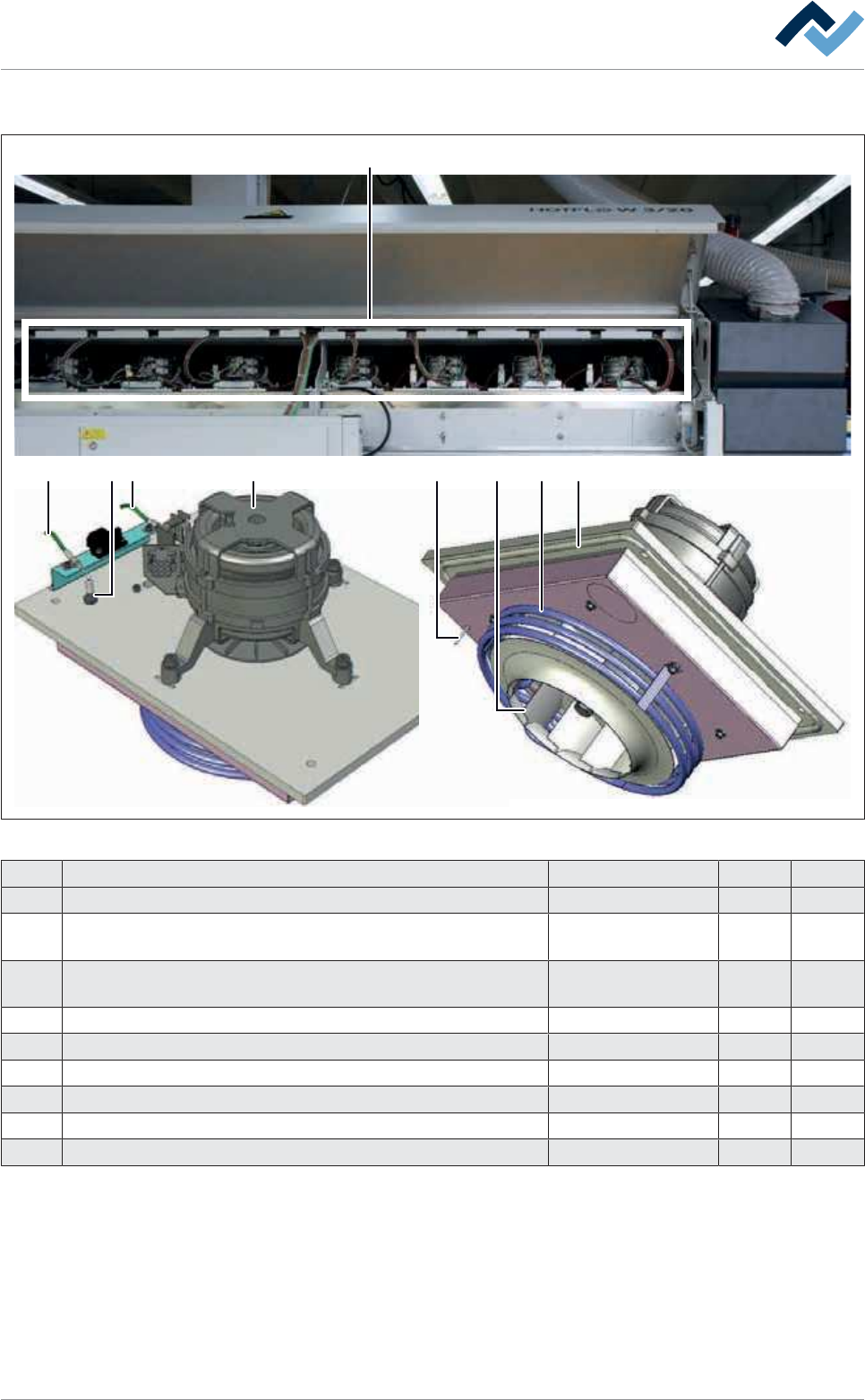

图207:
加热区域，顶部
位置 描述 项目编号 A B
A 区域的位置 - - -
1 Fan motor type L9, 2950 rpm，请注意发动机铭牌上的规
定！
6HZL-MOT144B x
1 Fan motor type L9, 1450 rpm，请注意发动机铭牌上的规
定！
6HZL-MOT145 x
2 Fan wheel 6HZL-ZT17 x
3 Tubular heating element, 3,3 kW 6HKRO400V-3,3kW x
4 Sealing, bulk stock 56366 x
5 Thermocouple 1x NiCr-Ni 140717 x
6 Thermocouple 1x NiCr-Ni 83324 x
7 Sealing for thermocouple 6ABKA006x38 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 452/600
9|备件和易损件
2 31
图208:
加热区域，顶部
位置 描述 项目编号 A B
1 Sealing for tubular heating element 6ISK55150106 x
2 Radial shaft sealing ring 6HTS17X35X7 x
3 Nozzle plate, upper side, 25 mm clearance 175177 x
3 Nozzle plate, upper side, 35 mm clearance 175235 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 453/600
9|备件和易损件
9.4 加热区域，底部
165 3 4
A
257
图209:
加热区域，底部
位置 描述 项目编号 A B
A 区域的位置 - - -
1 Fan motor type L9, 2950 rpm，请注意发动机铭牌上的规
定！
6HZL-MOT144B x
1 Fan motor type L9, 1450 rpm，请注意发动机铭牌上的规
定！
6HZL-MOT145 x
2 Fan wheel 6HZL-ZT17 x
3 Tubular heating element, 3,3 kW 6HKRO400V-3,3kW x
4 Sealing, bulk stock 56366 x
5 Thermocouple 1x NiCr-Ni 140717 x
6 Thermocouple 1x NiCr-Ni 83324 x
7 Sealing for thermocouple 6ABKA006x38 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 454/600
